Tronzado de componentes con programa de torno CNC de ciclo G75

Enviar por:Vikram

Resumen

Programa de torno CNC que mecaniza una ranura larga en el eje x usando el ciclo de ranurado G75 y luego parte el mismo componente usando el ciclo de ranurado G75.

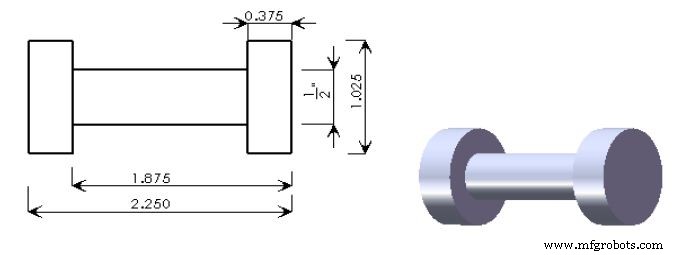

Dibujo/Imagen

Programa CNC

G90 G20 G18 G55;
T0400 M06;
S2000 M03;
G00 Z0.0;
 X1.200;
G01 X1.150 F3;
G71 U0.020 R0.010;
G71 P2 Q3 ;
N2 G01 X1.025;
 Z-2.420;
N3 X1.150;
G28 X0.0;
G28 Z0.0;
T0200 M06;
G57;
G00 Z-0.500;
 X1.300;
G01 X 1.025 F1.5 S1000;
G75 R0.010;
G75X 0.500 Z-1.875 P 0.020 Q0.100 R-0.0001 F1.5;
G00 X1.2;
 Z-2.375;
G01 X1.025;
G75 R0.010;
G75 X 0.0 P0.020 R-0.0001 ;
G28 X0.0;
G28 Z0.0;
M30;
