Domine el Ciclo de Roscado G84: Guía Práctica de Programación CNC
El ciclo de roscado G84 es una de las funciones más utilizadas en centros de mecanizado CNC.
Este ejemplo de programa del ciclo G84 ilustra el uso del roscado de forma fácil de entender.
El ciclo de roscado G84 es un código G modal, por lo que se cancela con G80; de lo contrario, ejecutará la operación de roscado en cada movimiento de X y/o Y.
Formato del Ciclo de Roscado G84
G84 X_ Y_ Z_ R_ F_
- X Y – Datos de posición del agujero
- Z – Profundidad en Z (avance hasta profundidad Z desde el plano R)
- R – Posición del plano R
- F – Avance de corte
Un artículo completo sobre G84: Ciclo de Roscado G84 – Programación CNC de Fresadora
Otro artículo relacionado: Rosca Profunda con Rompimiento de Viruta o Rosca a Golpes con G84
Programa CNC de Ejemplo del Ciclo G84

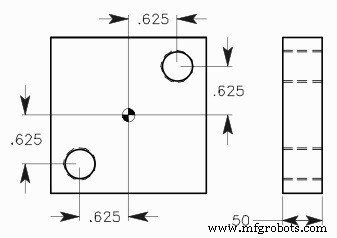

Ejemplo de Ciclo de Roscado G84
O100 (Ciclo G84 Roscado a Derechas) N1 T18 M06 N2 G90 G54 G00 X0.625 Y0.625 N3 S500 M03 N4 G43 H18 Z1. M08 N5 G84 G99 Z-0.65 R0.1 F35.7143 N6 X-0.625 Y-0.625 N7 G80 G00 Z1. M09 N8 G53 G49 Z0. M05 N9 M30
Explore el Catálogo Online de Productos de Sandvik Coromant: Herramientas y Datos de Corte
Domine el Roscado Profundo en Haas CNC: Técnicas de Rompimiento de Viruta y Rosca a Golpes
