Domine el Ciclo de Ranurado G75 de Fanuc: Guía de Programación CNC Paso a Paso
He publicado sobre el ciclo de ranurado G75 de Fanuc. El ciclo de ranurado G75 de Fanuc tiene múltiples parámetros que pueden ajustarse según sus necesidades. En esta entrada presento un ejemplo de programa CNC para el ciclo de ranurado G75 de Fanuc. Aunque es un ejemplo sencillo, puede adaptarse fácilmente a sus necesidades.
El ciclo de ranurado G75 de Fanuc se describe brevemente en este artículo, así que aquí presento el ejemplo de programa y su explicación.
Ejemplo de programación CNC del ciclo G75 de Fanuc

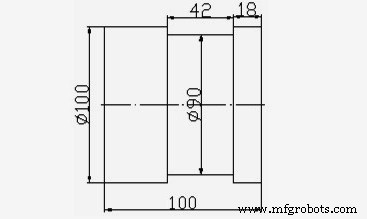

Ejemplo de programa CNC ciclo de ranurado G75 de Fanuc
N10 T0202 N20 G92 S500 M42 N30 G97 S400 M03 N40 G00 X110 Z0 M08 N50 G01 Z-22 F0.5 N60 G75 R1 N70 G75 X90 Z-60 P2000 Q3000 R0 F0.1 N80 G00 X120 Z100 N90 M30
Nota: La herramienta de ranurado tiene 4 mm de ancho, por eso empiezo en Z-22.
Cada vez, la herramienta de ranurado realiza un corte de 2 mm (P2000) en el eje X y se retrae 1 mm (Picoteo, primer R1).
Una vez completado el ranurado en X, comienza el siguiente ranurado moviendo la herramienta 3 mm (Q3000) en el eje Z, y repite el proceso.
