G90 Programa de ejemplo de ciclo de torneado Fanuc 0-TC

Ciclo de torneado Fanuc G90

El ciclo de torneado Fanuc G90 se usa para torneado simple; sin embargo, se pueden realizar varias pasadas especificando la ubicación en el eje X de las pasadas adicionales.

Llamado con muchos nombres como:ciclo de corte de diámetro exterior/diámetro interno Fanuc G90 o ciclo de corte recto G90

Formato de programación

G90 X... Z...

G90 U... W...

X:diámetro a cortar.
Z:punto final en el eje z.
U:distancia incremental del eje x al objetivo.
W:distancia incremental del eje z al objetivo.

Tutoriales G90

Ciclo de torneado G90
G90 Torneado cónico

Ejemplos G90

Ejemplo de ciclo de torneado G90

N10 G50 S2000
G96 S180 M03
T0100
G00 X65.0 Z3.0 T0101
G90 X55.0 Z-20.0 F0.25
X50.0
X45.0
X40.0
X35.0
X30.0
X25.0
X20.5
X20.0
G00 X200.0 Z200.0 T0100
M30

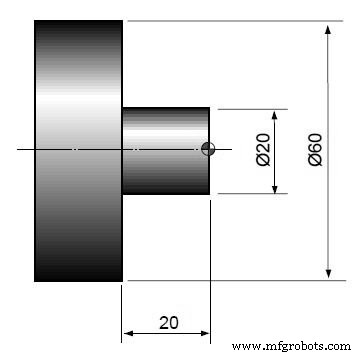

Ejemplo 2

Mismo programa con cara añadida y torneado de 60 de diámetro

N10 G50 S2000
G96 S180 M03
T0100
G00 X65.0 Z0 T0101
G01 X-1.6 F0.2
G00 X60.0 Z1.0
G01 Z-40.0 F0.25
G00 U1.0 Z1.0
G90 X55.0 Z-20.0 F0.25
X50.0
X45.0
X40.0
X35.0
X30.0
X25.0
X20.5
X20.0
G00 X200.0 Z200.0 T0100
M30
