Torneado cónico con ciclo de torneado modal G90:código de ejemplo de CNC

Ciclo de torneado modal G90

El ciclo de torneado G90 se explica brevemente en este tutorial de cnc G90 Turning Cycle.

Para ver un ejemplo de torneado recto con el ciclo de torneado modal G90, lea el ciclo de torneado G90 Fanuc:código de ejemplo del programa CNC.

El ciclo de torneado G90 se usa para torneado simple; sin embargo, se pueden realizar varias pasadas especificando la ubicación en el eje X de las pasadas adicionales.

¿Qué es modal?

Código G "modal", lo que significa que permanecen vigentes hasta que se cancelan o reemplazan por un código G contradictorio. De la misma manera que G90 es un código G modal, permanece activo hasta que se da otro comando de movimiento como G00, G01, etc. Como en el ejemplo del programa cnc a continuación, el código G90 G se cancela con el código G30 G.

Uso del ciclo de torneado G90

• Giro recto.
• Operación aburrida.
• Corte cónico.

Este programa cnc muestra el uso del torneado cónico G90.

Torneado cónico con ciclo de torneado G90

Ejemplo de programa CNC

Torneado cónico con ciclo de torneado modal G90:código de ejemplo de CNC

G30 U0 W0
G50 S2000 T0100
G96 S200 M03
G00 X61.0 Z2.0 T0101 M8
G90 X55.0 W–42.0 F0.25
X50.0
X45.0
X40.0
Z-12.0 R-1.75
Z-26.0 R-3.5
Z-40 R-5.25
G30 U0 W0
M30

Como puede ver en el ejemplo del programa cnc anterior, usted mismo tiene que calcular el valor de conicidad.

Explicación de la trayectoria de la herramienta

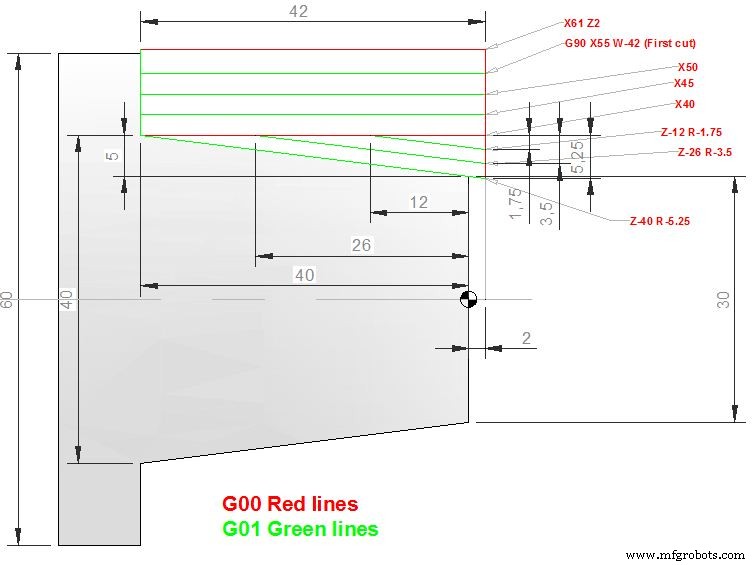

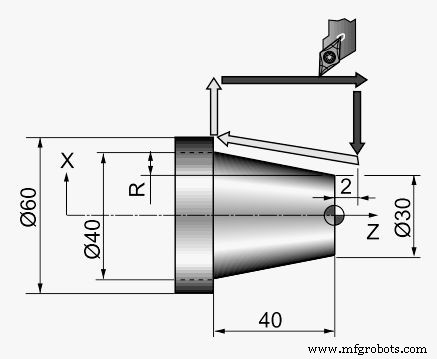

La siguiente figura muestra cómo se desplaza la herramienta cuando se ejecuta el programa anterior

Si es posible, puede usar el ciclo de torneado G71 que realiza todos los cálculos por nosotros.
Otro punto es que el ciclo de torneado G90 solo puede hacer cortes rectos y cónicos, no puede cortar ningún arco (interpolación circular) con el ciclo de torneado G90.
En cambio, G71 también corta recto, cónico y en arco.

Alternativa del ciclo de torneado G90

1. Ciclo de torneado CNC Fanuc G71 o ciclo fijo de eliminación de material
2. G71 Ciclo de torneado de desbaste Formato de una línea
3. Ejemplo de programación CNC con ciclo de torneado de desbaste Fanuc G71 y G70
4. Ejemplo de programa de ciclo de torneado de desbaste y acabado de Fanuc G70 G71
