Tutorial de programación CNC de ranurado frontal con ciclo de taladrado profundo G74
Ciclo de taladrado profundo G74
El ciclo de taladrado profundo G74 se puede utilizar de diversas formas, desde taladrado profundo hasta ranurado frontal.
El taladrado de picotazos G74 ya se discutió aquí Taladrado de torno CNC simple con el ciclo de taladrado de picotazos Fanuc G74.
El siguiente ejemplo de programación cnc muestra cómo se puede mecanizar el ranurado frontal con la ayuda del ciclo fijo de taladrado profundo G74.
Con las operaciones de ranurado frontal, la herramienta se alimenta axialmente en lugar de radialmente hacia la superficie final de la pieza de trabajo.

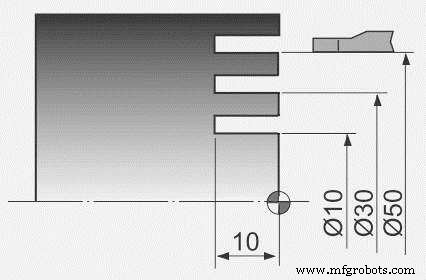

Ranurado frontal con ciclo de taladrado profundo G74
Ranurado frontal con código G74 G Tutorial de programación CNC
N10 G50 S2000 T0100 N20 G96 S80 M03 N30 G00 X50.0 Z1.0 T0101 N40 G74 R1.0 N50 G74 X10.0 Z-10.0 P10000 Q3000 F0.1 N60 G00 X200.0 Z200.0 T0100 N70 M30
