Ciclo de taladrado G81:repetición de taladrado en modo incremental G91 Código de ejemplo

Este ejemplo de programa cnc explica el uso del ciclo de taladrado G81, pero esta vez la herramienta no está posicionada de la manera habitual (modo de programación absoluto G90), sino que esta vez se usa el modo de programación incremental G91.
Este código de ejemplo de programación también explica el uso del parámetro K del ciclo de taladrado G81 (número de repeticiones), que normalmente no se usa.

G81 Formato de ciclo de perforación

G81 X_ Y_ Z_ R_ F_ K_;
X_ Y_:Datos de posición del orificio
Z_ :Profundidad Z (la herramienta se desplazará con avance a la profundidad Z comenzando desde el plano R)
R_ :La distancia desde el nivel inicial hasta el punto R
F_ :Avance de corte
K_ :Número de repeticiones (si es necesario)

G81 ciclo de taladrado parámetro K (número de repeticiones). En diferentes controles cnc, este parámetro tiene una letra diferente asignada, como encendido,

• Fanuc usa la letra K para el número de repeticiones.
• Haas CNC usa la letra L para el número de repeticiones.
• Fagor CNC Control utiliza la letra N para el número de repeticiones.

El movimiento incremental en el ciclo fijo suele ser útil como un recuento de bucles, que se puede usar para repetir la operación con un movimiento incremental X o Y entre cada ciclo.

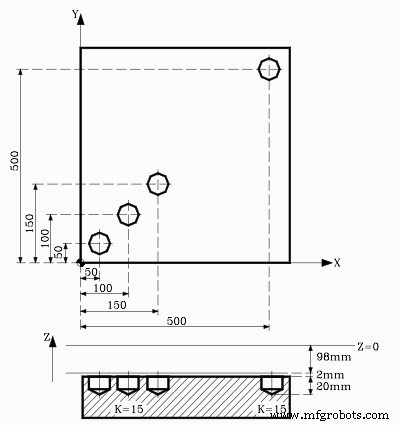

Ciclo CNC G81 Ciclo de Taladrado con Programación Integral G91

Ciclo de perforación G81:repetir la perforación en G91 Código de ejemplo de modo incremental

N10 T1 M6
N20 G00 G90 X0 Y0 Z0
N30 S1450 M03
N40 G81 G99 G91 X50 Y50 Z-120 R-98 K3 F350
N50 G98 G90 G00 X500 Y500
N60 G80
N70 G90 X0 Y0
N80 M30

Explicación

N40 G81 G99 G91 X50 Y50 Z-120 R-98 K3 F350

K3 significa que el ciclo de taladrado G81 se repetirá tres veces.
El modo incremental G91 hace que la herramienta se mueva cada vez X50 e Y50

Así que el primer hoyo será en X50 Y50

El segundo orificio estará en X100 Y100 porque
X100 =X50(valor anterior) + X50 (incremento)
Y100 =Y50(valor anterior) + Y50 (incremento)

El tercer orificio estará en X150 Y150 porque
X150 =X100(valor anterior) + X50 (incremento)
Y150 =Y100(valor anterior) + Y50 (incremento)

N50 G98 G90 G00 X500 Y500

La posición del cuarto orificio se proporciona con el modo de programación absoluta G90.

El código anterior solo es posible si usa el modo de programación incremental G91 con el ciclo de taladrado G81, pero si intenta usar el modo de programación absoluto G90 con G81 como se indica arriba, verá que la herramienta repetirá el taladrado en la misma posición.
