Herramienta de corte de un solo punto:nomenclatura, ángulo, geometría y firma

Hoy hablaremos sobre la geometría de la herramienta de corte de un solo punto y cómo designarla. Una herramienta de corte de un solo punto se usa ampliamente en las industrias de corte de metales para formar la forma requerida. Se utiliza en el mecanizado de tornos y moldeadores para realizar operaciones como torneado, refrentado, biselado, mandrinado, etc. Esta herramienta de corte tiene un solo punto de corte que corta la pieza de trabajo frotándola. Hoy aprenderemos sobre la geometría de esta herramienta y luego discutiremos sobre cómo designarlo.

Herramienta de corte de un solo punto:

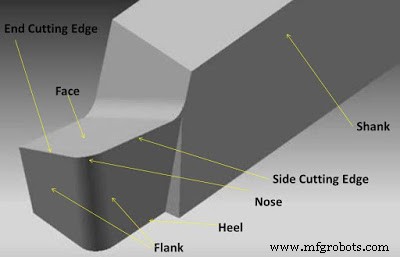

Una herramienta de corte de un solo punto consta de flanco, cara, borde de corte, punta, ángulo de cremallera, ángulo de separación, ángulo de borde de corte, etc. Todas estas partes controlan la condición de corte, la vida útil de la herramienta y la velocidad de corte de la herramienta. Estas partes se describen de la siguiente manera.

Geometría y ángulos de la herramienta de corte de un solo punto:

1. Vástago:

El cuerpo principal de la herramienta se conoce como vástago. Es la parte trasera de la herramienta que está sujeta por el poste de la herramienta.

2. Rostro:

La herramienta de la superficie superior por la que pasan las virutas después del corte se conoce como cara. Es la superficie horizontal adyacente a los bordes cortantes.

Flanco:

En algún momento, el flanco también se conoce como cara de corte. Es la superficie vertical adyacente al filo de corte. Según el filo, hay dos flancos laterales y flancos finales.

3. Nariz o Punto de corte:

El punto donde se juntan ambos filos se conoce como punta de corte o nariz. Está al frente de la herramienta.

4. Base:

La superficie inferior de la herramienta se conoce como base. Es justo la superficie opuesta de la cara.

5. Talón:

Es una línea de intersección de la cara y la base.

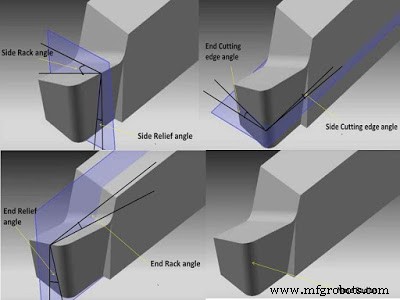

6. Ángulo del filo final:

El ángulo entre el borde de corte final o el flanco con el plano perpendicular al lado del vástago se conoce como ángulo de corte final.

7. Ángulo de corte lateral:

El ángulo entre el borde de corte lateral o flanco con el plano paralelo al lado del vástago se conoce como ángulo del borde de corte lateral.

8. Ángulo de inclinación trasera:

La forma de ángulo para suavizar el flujo de virutas desde la cara, conocida como ángulo de cremallera. Permite suavizar el flujo de virutas. El ángulo de la cremallera trasera es el ángulo entre la cara y el plano perpendicular al borde de corte final.

9. Ángulo de la rejilla lateral:

El ángulo entre la cara y el plano perpendicular al borde de corte lateral se conoce como ángulo de cremallera lateral. Permite que las virutas fluyan suavemente cuando el material se corta con el borde de corte lateral.

10.  Ángulo de alivio final:

También se conoce como ángulo de incidencia. Es el ángulo que evita el desgaste de la herramienta. Evita el roce de costado con pieza de trabajo. Ángulo de corte final formado por el flanco final al plano perpendicular a la base.

11. Ángulo de alivio lateral:

Es el ángulo que forma el flanco lateral con el plano perpendicular a la base. Evita el roce del flanco lateral con la pieza de trabajo.

12. Radio de la nariz:

El área de intersección de ambos filos de corte se conoce como punta de la herramienta. No tiene un perfil afilado. El perfil afilado puede causar rayones en la pieza de trabajo, lo que da un acabado superficial deficiente. Para evitar esto y obtener un buen acabado superficial, esta área se encuentra en un radio conocido como radio de punta. Si el radio es demasiado pequeño, el acabado de la superficie es deficiente y si es demasiado grande, el acabado de la superficie es deficiente. Para una mejor comprensión, vea el video a continuación.

Firma de la herramienta de corte de un solo punto:

Según el estándar americano, una herramienta puede ser designada por siete parámetros dispuestos de una manera específica. También se conoce como firma de herramienta. Estos parámetros son todos los ángulos y el radio de punta. Si una herramienta se ha mostrado por  2, ​​9, 5, 5, 9, 11, 3, significa


Ángulo de rejilla trasera: 2°Ángulo de rejilla lateral: 9°Ángulo de alivio final: 5°Ángulo de alivio lateral: 5°Ángulo del filo de corte final:9°Ángulo del filo de corte lateral: 11°Radio de punta: 3 mm


Estos parámetros se utilizan internacionalmente para la firma de una herramienta de un solo punto.


Hoy hemos aprendido sobre la nomenclatura, el ángulo, la geometría y la firma de las herramientas de corte de un solo punto. Si tiene alguna consulta sobre este artículo, pregunte comentando. Si te ha gustado este artículo, no olvides compartirlo en las redes sociales. Suscríbase a nuestro sitio web para obtener más artículos informativos. Gracias por leerlo.
