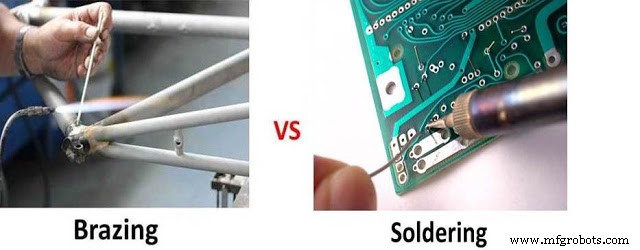

Soldadura Blanda (Soldadura) vs. Soldadura Fuerte (Brazing): Diferencias Críticas
Tanto la soldadura blanda (soldering) como la soldadura fuerte (brazing) son procesos de unión de metales mediante material de aporte que se funde a temperatura inferior a la del metal base. Aunque comparten este principio, sus aplicaciones, temperaturas, resistencias y procedimientos difieren radicalmente.
La diferencia fundamental radica en el objetivo de la unión: la soldadura blanda busca continuidad eléctrica (uniones eléctricas/electrónicas), mientras que la soldadura fuerte busca resistencia mecánica estructural (uniones mecánicas, tuberías, estructuras).
Comparativa Detallada: Soldadura Blanda vs. Soldadura Fuerte
| Nº | Soldadura Blanda (Soldering) | Soldadura Fuerte (Brazing) |
|---|---|---|
| 1 | Aplicación típica: Industria electrónica/unión de componentes (resistencias, condensadores, cables) a circuitos impresos (PCB). | Aplicación típica: Industria mecánica, automotriz, fontanería, intercambiadores de calor, unión de metales disímiles. |
| 2 | Temperatura: < 450 °C (históricamente < 200-300 °C para aleaciones Sn-Pb; soldaduras sin plomo hasta ~250 °C). | Temperatura: > 450 °C y por debajo del punto de fusión del metal base (típicamente 600–1.100 °C). |
| 3 | Resistencia de la unión: Inferior. Resistencia al corte ~30-70 MPa (aleaciones Sn-Ag-Cu). | Resistencia de la unión: Superior. Resistencia al corte ~200-500 MPa, comparable al metal base en muchos casos. |
| 4 | Material de aporte (Soldadura): Aleaciones Estaño-Plomo (Sn-Pb) (obsoleto en electrónica por RoHS) o Estaño-Plata-Cobre (SAC - Sn-Ag-Cu), Estaño-Cobre, Estaño-Antimonio. | Material de aporte: Aleaciones Cobre-Zinc (Latón), Plata-Cobre (Plata de ley), Cobre-Fósforo (Copper-Phosphorus), Níquel, Oro, Paladio para aplicaciones especiales. |
| 5 | Formación/Cualificación: No requiere cualificación formal obligatoria (aunque sí formación en normativa IPC para electrónica). | Formación/Cualificación: Requiere cualificación de soldador y procedimiento (WPS/WPQR) según códigos (ASME IX, AWS D1.1, EN ISO 9606) para aplicaciones estructurales/presión. |
| 6 | Coste: Proceso y consumibles más económicos. Equipo simple (soldador, estación aire caliente). | Coste: Proceso más costoso (antorchas oxiacetileno, inducción, hornos; fundentes, aleaciones de plata/cobre). |
| 7 | Precalentamiento: No requerido (salvo piezas muy masivas para evitar choque térmico). | Precalentamiento: Frecuentemente necesario para evitar tensiones residuales, asegurar mojado completo y controlar velocidad de enfriamiento. |
| 8 | Sectores principales: Electrónica, telecomunicaciones, informática, electrodomésticos. | Sectores principales: Automotriz (radiadores, tubos de escape), fontanería (cobre), HVAC, aeroespacial, instrumental quirúrgico, joyería. |
| 9 | Automatización: Muy flexible y fácil de automatizar (oleoducto de onda, reflujo, robot selectivo). | Automatización: Posible pero más compleja (brazing por inducción, horno, llama robotizada); común en automoción (radiadores). |
Consideraciones Adicionales Clave
- Mojabilidad y Capilaridad: En brazing, la acción capilar en la junta (holgura 0,05–0,15 mm) es esencial para distribuir el fundente. En soldering, la mojabilidad de pistas y patas es crítica.
- Fundentes (Flux): Ambos requieren fundente para eliminar óxidos y promover mojabilidad. En electrónica: fundentes colofonía (R, RMA, RA, sin limpieza). En brazing: fundentes base borato/fluoruro (pasta, polvo, recubrimiento de varilla).
- Metales Base: Soldering: Cobre, latón, estaño, níquel, oro (superficies soldables). Brazing: Acero, cobre, aleaciones de níquel, aceros inoxidables, carburo de tungsteno (con fundente adecuado), metales disímiles.
- Normativa: Soldering: IPC-A-610, J-STD-001. Brazing: AWS A5.8 (consumibles), ASME Sección IX, EN 1044.
En resumen: Soldar (soldering) es para electrones; brasar (brazing) es para cargas mecánicas. La elección correcta garantiza la fiabilidad del producto final.
Herramientas de Corte de Un Solo Filo: Nomenclatura, Geometría, Ángulos y Signatura
Soldadura por Fusión (Welding) vs. Soldadura Blanda (Soldering): Diferencias Fundamentales
Proceso de manufactura
- Electrodepositado vs. Anodizado: Diferencias clave para tratamientos superficiales metálicos
- Metales Ferrosos vs. No Ferrosos: Diferencias Clave, Usos y Propiedades
- Brazing vs. Soldadura Blanda: Diferencias Clave Explicadas
- Diferencias entre Taladrado, Mandrinado y Escariado: Guía Clave
- Cepilladora vs. Plaina: Diferencias Clave Explicadas
- Turbinas de impulso vs. reacción: diferencias clave y funcionamiento
- Motor 2 Tiempos vs 4 Tiempos: Diferencias Clave Explicadas
- Entendiendo Motores DC vs AC: Diferencias Clave y Guía de Compra
- Estructuras vs. Uniones en C: Guía práctica
- C vs C++: Diferencias clave y cuándo elegir cada uno
- C vs Java: Comparación exhaustiva de características, historia y aplicaciones
