Cableado del potenciómetro:proceso simplificado

Cuando opera una radio o un instrumento musical, gira un botón para controlar el volumen. Además, si ha interactuado con un amplificador de audio, es posible que haya notado los numerosos botones del dispositivo. Tenga en cuenta que los potenciómetros permiten controles de volumen en todos los dispositivos. Este artículo analizará cómo funcionan los potenciómetros para el control de volumen. Además, explicaremos el proceso crucial del cableado del potenciómetro en un circuito electrónico. También veremos los diferentes ejemplos de potenciómetros con los que interactuará. Por lo tanto, siga leyendo para obtener información sobre el cableado del potenciómetro genérico.

¿Qué es un potenciómetro?

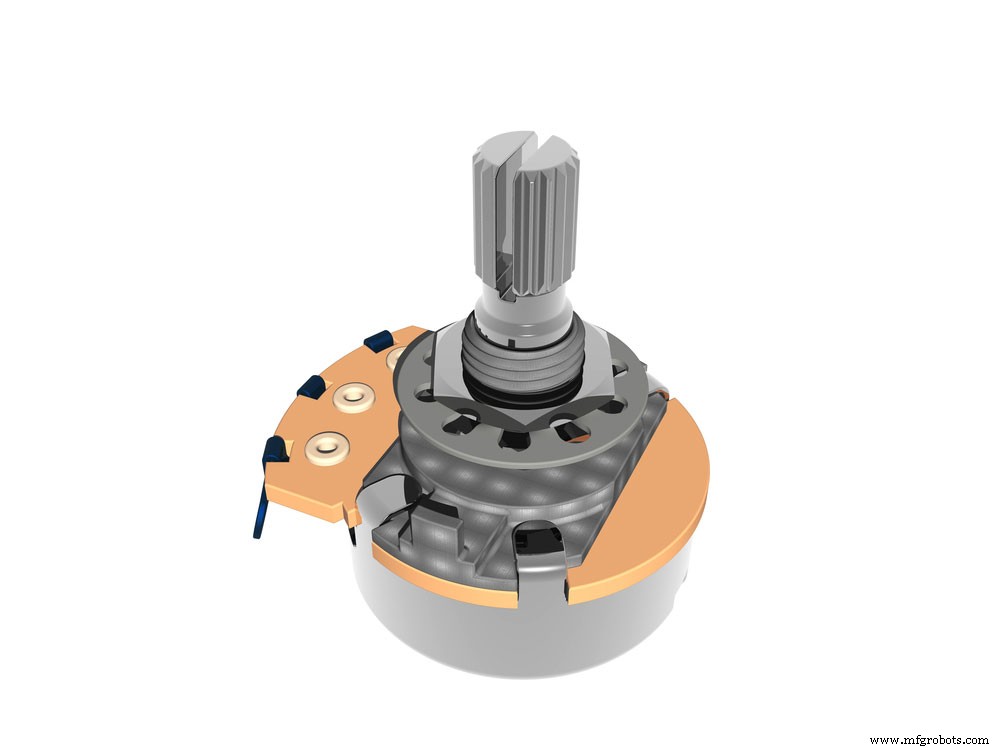

Figura 1:un potenciómetro

Un potenciómetro es un tipo de resistencia. En un potenciómetro lineal, girar el eje del dispositivo cambia la resistencia. No obstante, a diferencia de las resistencias convencionales cuya resistencia es fija, se puede alterar la de un potenciómetro.

También digno de mención, un potenciómetro contará con tres pines. Además, hay un material resistivo como el carbono entre estos pines. Es este material el que crea resistencia. Encontrará esta estructura básica en todos los potenciómetros cónicos lineales, independientemente del modelo.

Además, tenga en cuenta que un potenciómetro es útil para detectar la señal de salida de un instrumento eléctrico. Tomemos, por ejemplo, un altavoz en la radio. El dispositivo contará con un eje exterior que actúa como la perilla de control de volumen. Girando esta perilla cambia el valor de resistencia variable. A su vez, los valores de la señal eléctrica cambiarán.

¿Cómo funciona un potenciómetro?

Figura 2:Potenciómetro, deslizador, perilla, vector de ecualizador

Como se mencionó anteriormente, un potenciómetro presenta principalmente tres partes principales. Los dos terminales de cada extremo están conectados a la tira de material resistivo. Luego, está el terminal del medio que está conectado al limpiaparabrisas.

Podemos indicar los terminales como 1, 2 y 3, como se ilustra en el siguiente diagrama de circuito. En este caso, 1 y 3 son los terminales conectados al material resistivo. Por otro lado, 2 es el terminal conectado al limpiaparabrisas.

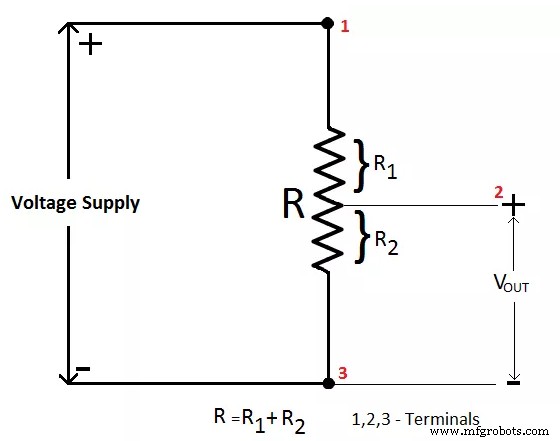

Figura 3:Diagrama del circuito de un potenciómetro

El limpiador divide las resistencias en dos caminos iguales del diagrama de circuito de arriba. Por lo tanto, la resistencia con una ruta más larga exhibirá una mayor resistencia de circuito. Tenga en cuenta que en un circuito continuo, la longitud es un determinante crucial de la resistencia de una resistencia.

Ahora tome un caso cuando tenemos dos resistencias. Podemos denotarlos como R1 y R2. En nuestro caso, del diagrama de circuito anterior, el voltaje del limpiaparabrisas es el voltaje cercano a R2. Por lo tanto, este circuito ahora es un divisor de voltaje. Podemos calcular el voltaje de salida de tales circuitos eléctricos usando la siguiente ecuación del circuito.

V (salida)​ =R2R1 + R2V

V, en este caso, representa la tensión de alimentación del circuito. Tenga en cuenta que puede modificar el voltaje de salida cuando cambia la posición del limpiaparabrisas más cerca del terminal 3.

Cableado del potenciómetro

Los siguientes son los tres ejemplos destacados de cómo cablear un potenciómetro.

Ejemplo de cableado 1:resistencia variable

Puede crear esta conexión de potenciómetro cuando tiene una resistencia simple. Solo requiere dos pines, incluido el pin central y un pin lateral. Aquí está la representación esquemática:

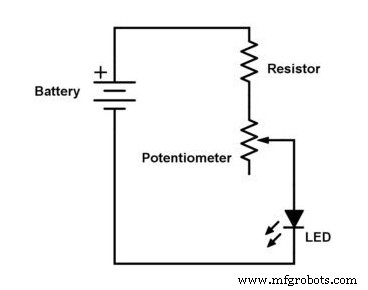

Figura 4:Cableado de resistencia variable

Un circuito tan simple atenuará efectivamente un LED. Como puede ver, hay una resistencia adicional en el curso. Su función es proteger el LED de la destrucción incluso cuando se pone la resistencia a cero.

Durante el funcionamiento, cuando gira la perilla del potenciómetro hacia un extremo, la resistencia aumentará. Por el contrario, la resistencia disminuirá cuando lo gire en la otra dirección.

Ejemplo de cableado n.º 2:Conexión extraña

Puede encontrar una conexión que se parezca a este diagrama de circuito:

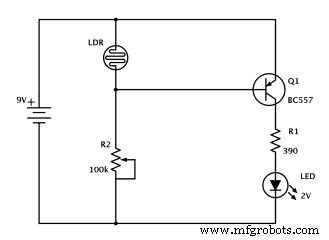

Figura 5:Conexión extraña del potenciómetro

Los pines inferior y central están conectados, pero esto no afecta la resistencia. Tenga en cuenta que, si bien dicha conexión parece extraña, no es anormal. Es lo mismo que conectar solo dos pines.

Si conecta un tercer pin al pin del terminal del limpiaparabrisas, no influirá en la resistencia. Quizás se pregunte por qué algunas personas buscan una conexión tan extraña. No hay razón detrás de esto, solo que algunos lo prefieren así.

Ejemplo de cableado 3:entrada de volumen

Por último, hay una conexión, que se representa aquí abajo.

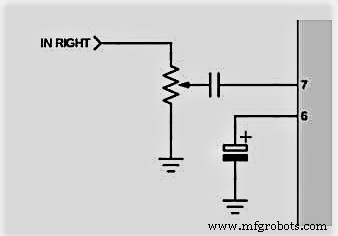

Figura 6:Conexión del potenciómetro de entrada de volumen

Fuente: https://www.build-electronic-circuits.com/potenciómetro/

En este sentido, se han conectado los tres pines de un potenciómetro. Es una conexión simple que es útil para controlar el volumen de dispositivos de audio como un amplificador.

Tal conexión creará un divisor de voltaje que será útil para aumentar el voltaje de la señal de entrada. Por ejemplo, supongamos que está utilizando esta conexión para controlar un dispositivo externo, como un amplificador de audio. Cuanto más gire la perilla, más reducirá el volumen. Como resultado, dicha conexión es un lugar común en los equipos de audio.

¿Cómo cablear un potenciómetro?

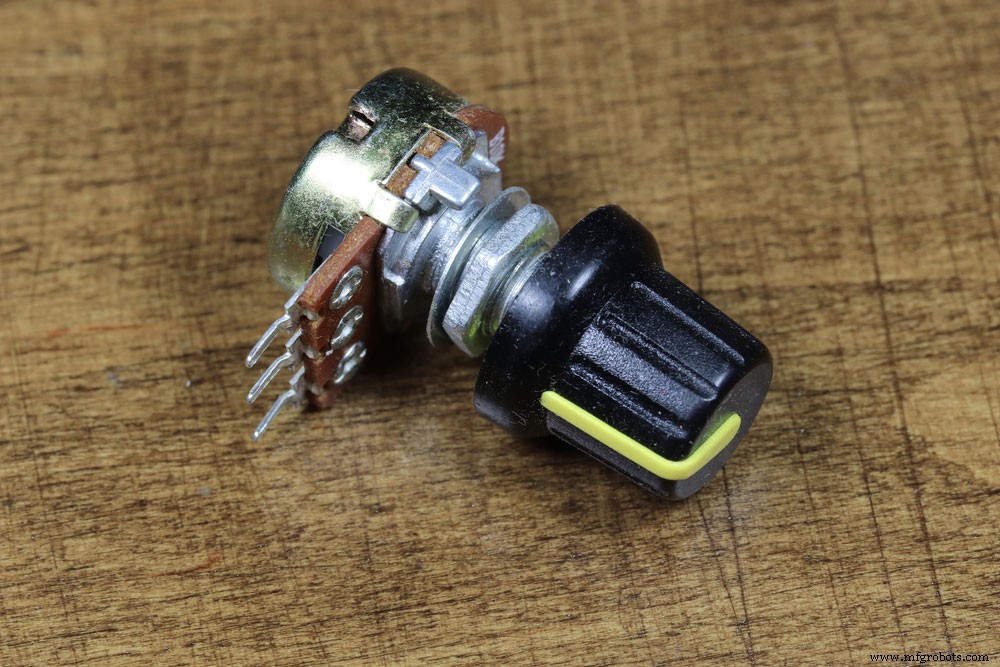

Figura 7:Potenciómetro como unidad de control electrónico

El cableado de un potenciómetro es sencillo. Primero, deberá conectar a tierra el primer terminal. A continuación, deberá proporcionar una señal de entrada al tercer terminal. Finalmente, aplique una señal de salida al terminal central.

Los siguientes son los pasos críticos en el proceso de cableado.

Selección y preparación de un potenciómetro

1. Primero, debe identificar los tres terminales del potenciómetro. A continuación, coloque el potenciómetro sobre una superficie plana. Como mencionamos anteriormente, la primera terminal es la terminal de tierra. Por otro lado, la terminal del medio es el puerto de entrada del potenciómetro. Por último, el tercer terminal es el puerto de salida.
2. A continuación, debe conocer los rangos de resistencia que puede controlar un potenciómetro en particular. La mayoría de los potenciómetros no controlarán los altos voltajes. Por lo tanto, asegúrese de leer la resistencia que puede ofrecer el potenciómetro en particular. Por ejemplo, puede tener un potenciómetro con una clasificación de 200K. Esto significa que puede suministrar una resistencia de hasta 200.000 ohmios.
3. Durante el cableado, es imprescindible colocar el potenciómetro sobre una superficie plana. Asegúrese de que los terminales del potenciómetro estén frente a usted. A continuación, asegúrese de haber retirado la parte trasera del sistema eléctrico que desea conectar. Expondrá los terminales de entrada y salida que son esenciales para realizar la conexión.
4. A continuación, deberá eliminar las secciones que desee utilizar durante la conexión. Un pelacables será útil en este proceso. Además, necesitará un cable de soldadura para unir los terminales del sistema. Al pelar el cable, asegúrese de retirar aproximadamente de 1,3 a 2,5 cm de la sección superior del cable. Tenga en cuenta que algunos componentes eléctricos requieren tipos específicos de cables de soldadura. Por lo tanto, asegúrese de seleccionar los tipos correctos.

Soldadura de terminales

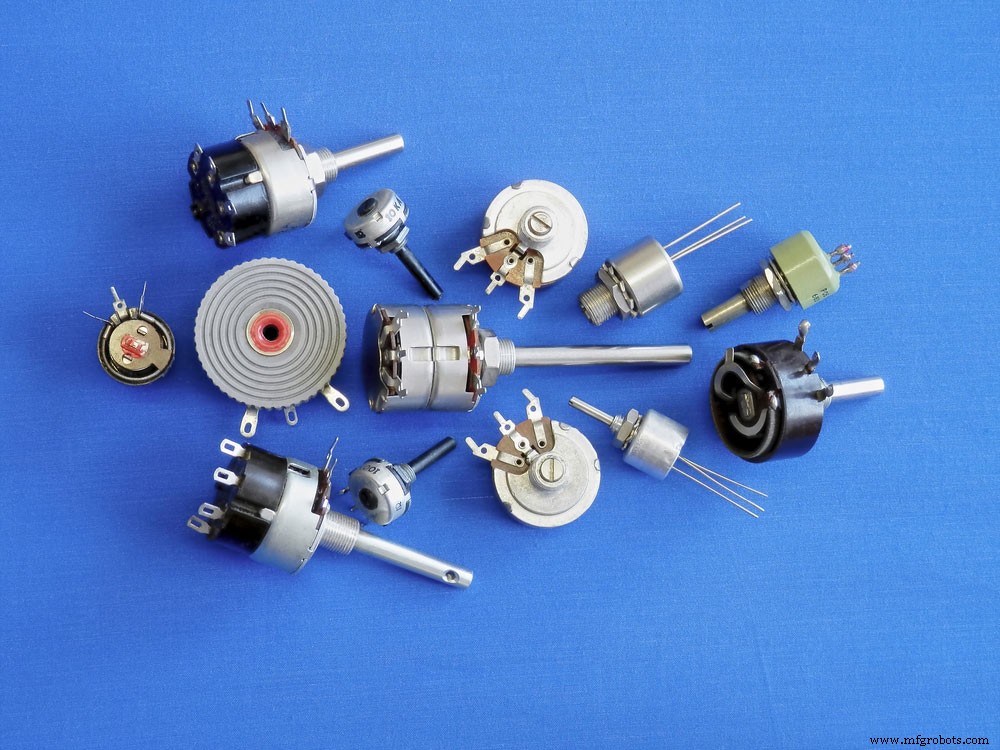

Figura 8:Perillas reguladoras en varias versiones.

1. Necesitarás soldar el cable al potenciómetro y el componente eléctrico en el otro extremo. Primero, coloque el cable en la parte a la que desea unirlo. A continuación, coloque un fundente de soldadura y el soldador y presione. Comience con la primera terminal, que es la tierra.
2. A continuación, debe soldar un cable a la parte central del potenciómetro. Recuerde, la parte central es la entrada del potenciómetro.
3. Por último, suelde un cable al tercer terminal del potenciómetro. Es el terminal de salida del potenciómetro. Por lo tanto, este es el terminal que conectará al dispositivo de salida. Por lo tanto, en una guitarra, la terminal de salida del potenciómetro estará en el conector de entrada. De manera similar, en un amplificador de audio, será el canal de entrada de un amplificador de audio.

Uso de su potenciómetro

Figura 9:Deslizadores de colores que ilustran el funcionamiento de un potenciómetro

1. Además, debe comprobar si el potenciómetro funciona. Primero, conecte las terminales de salida y entrada del potenciómetro a las sondas del voltímetro. Luego, gire la perilla del potenciómetro para alterar el voltaje. La señal debe aumentar/disminuir cuando gira la perilla. Si no cambia, ha cableado el potenciómetro incorrectamente.
2. Luego, conecte el potenciómetro a un dispositivo de salida como una guitarra. Gire la perilla para determinar si hay un cambio en la nota del sistema. Si hay una variación, el potenciómetro está operativo.

Conclusión

Como has visto, un potenciómetro es una resistencia con resistencias variadas. Hemos expuesto su principio de funcionamiento y cómo conectarlo. Con estas ideas, ahora puede usar un potenciómetro para su universidad o proyecto de bricolaje sin ningún problema. No obstante, si desea aclararlo, hable con nosotros. Responderemos a sus consultas a la brevedad.
