SCR Bt151:una guía manual completa

Hoy en día, los componentes microelectrónicos son vitales en los circuitos. La mayoría son versiones mejoradas de las básicas. Los ejemplos incluyen resistencias, condensadores, inductores y transistores. El rectificador controlado por silicio (SCR) es el dispositivo semiconductor más utilizado.

En gran medida, la popularidad del IC se debe a su amplio ámbito de aplicación. Algunos de los cuales incluyen rectificación, regulación e inversión de energía, por mencionar algunos. El SCR BT151 no es una excepción. Aquí, proporcionamos todo sobre el SCR bt151, la configuración de pines y las aplicaciones.

1. ¿Qué es SCR BT151?

El SCR BT151, también conocido como tiristor, es un dispositivo semiconductor particular. El rectificador controlado por silicio consta principalmente de cuatro materiales diferentes de tipo P y tipo N envueltos en plástico. Convencionalmente, su objetivo principal es impulsar un alto rendimiento de ciclos térmicos y bloquear el alto voltaje bidireccional.

Al ser un dispositivo unidireccional, solo permite el flujo de corriente en una dirección. Y esto se vuelve posible cuando hay activación o polarización en el terminal de puerta SCR.

En otras palabras, estos rectificadores controlados por señal de transistor se comportan como diodos. Permanecen conduciendo corriente hasta que la corriente de ánodo-cátodo cae por debajo de un valor específico. Este valor es la corriente de mantenimiento.

El BT151, sin embargo, es un paquete TO-220 de SCR. Además, viene con una función de potencia media de 12A. Como resultado, le permite alternar cargas de CC estándar o alimentación de CA. Además, ofrece espacio para administrar señales de CC en niveles altos.

(El símbolo del circuito del tiristor representa un SCR).

2. Configuración de pines para SCR BT151

A continuación se muestra una descripción de los pines SCR BT151 y cada terminal representa.

Número PIN Nombre del pin Descripción
1 Cátodo Este terminal es la salida para el suministro de corriente.
2 Ánodo Mientras tanto, este pin deja pasar corriente al SCR.
3 Puerta Funciona como mecanismo de control de la conducción entre el cátodo y el ánodo.
4 Pestaña En este extremo, la pestaña va al terminal del ánodo en una conexión eléctrica.

3. Características y especificaciones de SCR BT151

A continuación se muestran las características y especificaciones del SCR BT151.

Características

Especificaciones

4. SCR equivalente a BT151

Algunos componentes electrónicos funcionan como equivalentes al SCR BT151. Incluyen:

(Los diferentes tipos de tiristores dispuestos en una placa de circuito)

5. Aplicación de circuito de SCR BT151

En la mayoría de los casos, las cargas de CC y CA utilizan el SCR para el control. Eso está en la regulación de corriente y voltaje en los dispositivos. Además, también es beneficioso para los voltajes de línea con vientos muy fuertes.

A continuación, demostramos una aplicación de circuito ideal de SCR. Conectamos una carga de motor de CC a un suministro de CC de 12 V utilizando nuestro SCR BT151. Sin embargo, el circuito solo comienza a funcionar cuando el SCR conduce.

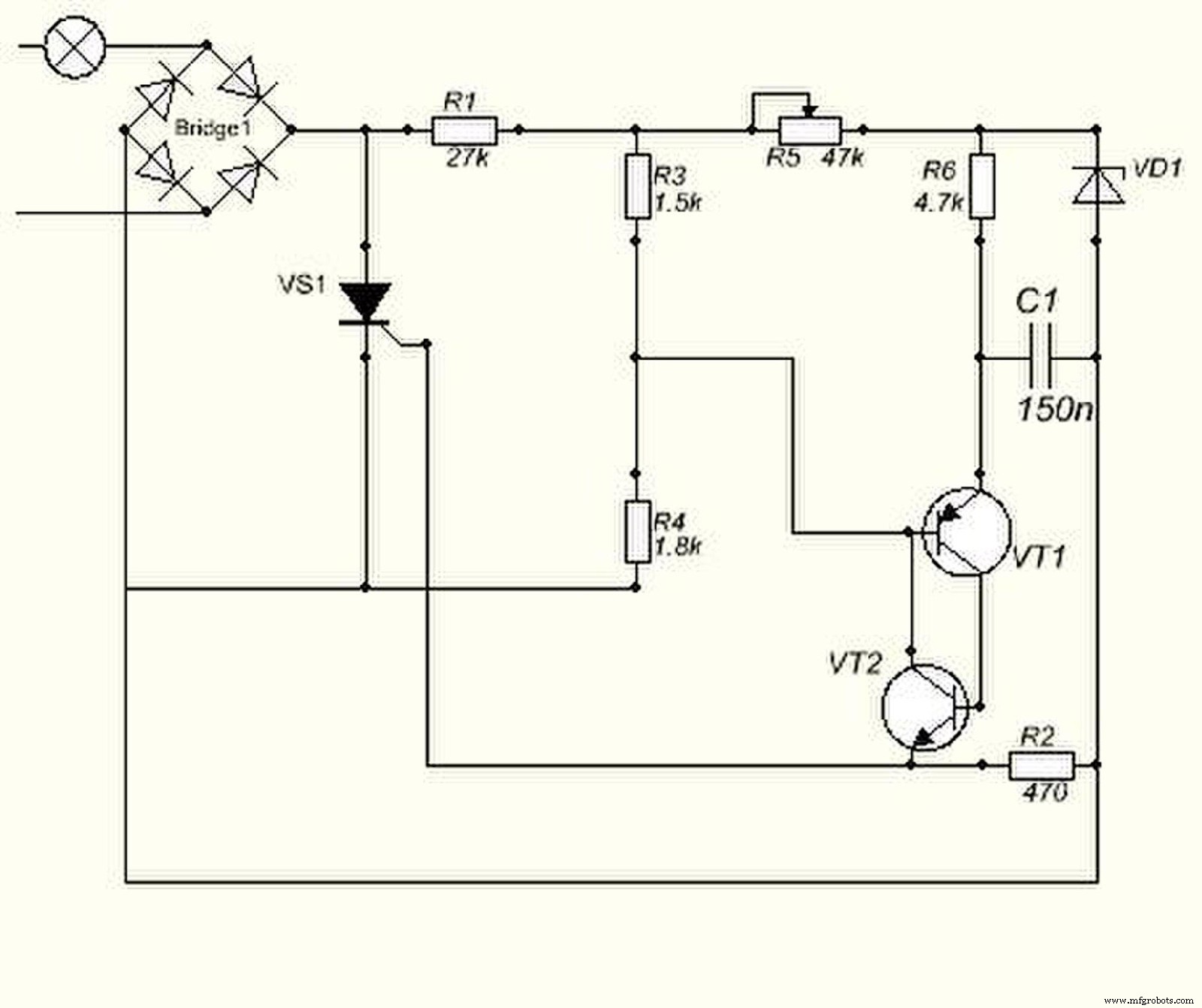

(Un diagrama de circuito de un SCR que funciona como un regulador de potencia).

¿Cómo probar un SCR?

Un método de prueba simple y eficiente para los SCR es usar un multímetro. Al hacerlo, verifica la actividad del diodo entre el cátodo y los terminales de puerta del SCR. Para hacer esto, necesita los siguientes pasos:

  1. Primero, configure el multímetro correctamente. Colocas el interruptor selector en el punto de alta resistencia.
  2. Luego, conecte el ánodo del SCR al terminal +ve del multímetro.
  3. Si bien el cátodo del SCR se conecta a la terminal -ve del multímetro, estas conexiones provocan una pantalla de circuito abierto.
  4. A continuación, invertimos las conexiones realizadas en el dispositivo multímetro para mostrar los mismos resultados.
  5. Después, conecte los terminales de ánodo y puerta del SCR al extremo +ve del multímetro.
  6. En el otro extremo, el cátodo va a la terminal -ve del multímetro.
  7. Como resultado, la lectura del multímetro muestra una resistencia reducida debido a la presencia de un rectificador controlado por silicio.
  8. Finalmente, desconecte la puerta del SCR del ánodo y el cátodo del multímetro. La pantalla resultante en el multímetro leerá menos resistencia, mostrando así una condición de bloqueo. Indica que la corriente de retención para el SCR extrae su fuente de alimentación de la batería del multímetro.

6. Aplicación del SCR Bt151

En general, SCR BT151 tiene una importancia versátil tanto en usos domésticos como industriales, tales como:

(Interruptores como este usan el SCR Bt151)

Conclusión

En resumen, el BT151 se encuentra entre una serie de rectificadores controlados por silicio. Estos rectificadores funcionan de manera similar a los transistores, aunque con capacidad de enganche. Por lo tanto, lo llamamos un rectificador controlado.

Ahora que conoce el SCR BT151 y su funcionamiento, continúe y cree un proyecto. Póngase en contacto con nosotros si tiene alguna pregunta; nuestros expertos estarán encantados de ayudarle.
