Conocimientos básicos de dibujo de ingeniería

En el amplio concepto de diseño industrial, el dibujo de ingeniería o dibujo técnico es una habilidad esencial para que los diseñadores participen en la producción física.

Los dibujos de ingeniería utilizan lenguaje y símbolos estandarizados para comunicar con precisión y visualmente toda la información necesaria para fabricar un producto o una pieza. Esto facilita la comprensión de los dibujos, con poca posibilidad de interpretación personal.

¿Qué es el dibujo de ingeniería?

Los dibujos de ingeniería, también conocidos como dibujos mecánicos, planos de fabricación, dibujos, etc., son dibujos técnicos que expresan la forma, estructura, tamaño, tolerancia, precisión y otros requisitos de una pieza en forma de vista en planta. Ayuda a definir los requisitos para los componentes de ingeniería y comunicar los conceptos de diseño.

Los dibujos se pueden utilizar como punto de partida para crear dibujos de fabricación más completos, planos de fabricación, dibujos mecánicos, dibujos de dimensiones y más. Los detalles sobre el dibujo, como quién lo dibujó y quién lo aprobó, se incluyen en el bloque de título o en el cuadro de información. Consiste principalmente en dibujar componentes reales (como máquinas) y sus dimensiones precisas, y usar entidades como puntos, líneas, arcos, etc. Las proporciones de las dimensiones se ajustan adecuadamente para que se ajusten correctamente al contorno del dibujo.

¿Por qué utilizar el dibujo de ingeniería?

Los dibujos de piezas individuales proporcionan una representación visual de la construcción, las dimensiones, las tolerancias y otros requisitos de la pieza. En la industria manufacturera, a menudo se utiliza un dibujo de una sola pieza como unidad de procesamiento.

Los ingenieros pueden usar dibujos de ensamblaje para mostrar una máquina/equipo ensamblado a partir de múltiples partes para lograr una determinada función. Los dibujos de ensamblaje a menudo se usan para verificar que la producción real de piezas individuales cumpla con los requisitos de ensamblaje.

Como se mencionó anteriormente, dichos dibujos técnicos contienen toda la información para fabricar una pieza o soldar y construir un ensamblaje. Esta información incluye dimensiones, nombres y números de piezas, etc. Como resultado, los ingenieros de fabricación pueden comenzar el proceso de producción sin pensarlo dos veces una vez que tienen los dibujos.

Componentes básicos de dibujos de ingeniería

Título Bloquear

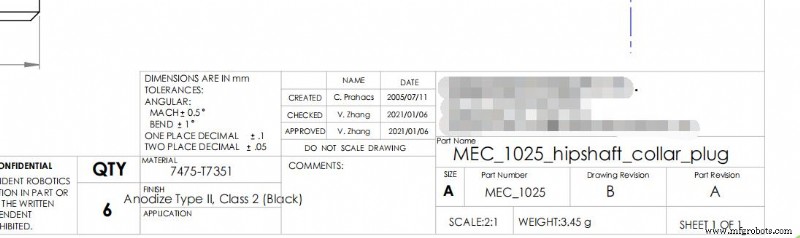

Comience leyendo el bloque de título en la esquina inferior derecha del dibujo. Hay otros bloques de información similares, pero el bloque de título se usa como el contexto en el que el dibujo debe tener en cuenta.

El título del documento en el bloque de dibujo de ingeniería se encuentra en la esquina inferior derecha de la página. También conocido como bloque de información, incluye el nombre de la pieza, el nombre de la persona que trabajó en la pieza (diseño, inspección y aprobación), el nombre de la empresa, el número de dibujo y otra información relevante.

Además, incluye detalles técnicos como unidades de medida, ángulos de proyección, estándares de acabado superficial, proporciones y materiales de construcción. Los bloques de título se utilizan para comprender mejor todas las partes de los dibujos técnicos.

Diferentes tipos de Líneas de dibujo

No todas las líneas en un dibujo de ingeniería son iguales. Diferentes opciones pueden mostrar bordes visibles y ocultos, líneas centrales, etc. de las partes.

Línea continua

El dibujo lineal o línea continua es el más común, también conocido como dibujo lineal. Es una representación visual de los límites físicos de un objeto. En otras palabras, use una línea continua para dibujar objetos reales. Utilice una variación del grosor de la línea; líneas más gruesas para los contornos exteriores y líneas más finas para los contornos interiores.

Línea Oculta

Las líneas invisibles a simple vista pueden revelar información que de otro modo estaría oculta por diseño. La longitud de los pasos internos de una pieza torneada puede usar líneas ocultas en lugar de secciones o vistas de sección.

Líneas centrales o líneas de cuadrícula en dibujos

Puede mostrar piezas con agujeros y operaciones simétricas mediante líneas de centro. La simetría reduce el número de dimensiones en un dibujo, haciéndolo más atractivo visualmente y más fácil de entender para los lectores.

Línea de dimensión

La línea de extensión anota lo que se está midiendo. La línea de dimensión tiene dos flechas entre la línea de extensión y la parte superior (o adentro, como se muestra a continuación) de la línea de medición.

Líneas de vista rotas

Cuando se interrumpe la vista, aparece la línea de interrupción. Si tiene una pieza de 3000 mm de largo y 10 mm de ancho con propiedades simétricas, el uso de un divisor puede proporcionar toda la información sin ocupar demasiado espacio.

Línea de plano de corte

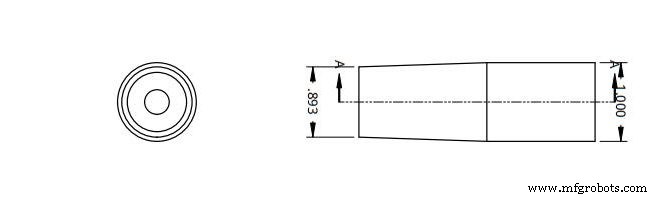

Al utilizar la vista de recorte, las líneas del plano de recorte muestran la trayectoria del recorte. En la imagen a continuación, puede ver que la línea de corte A-A muestra ambos tipos de agujeros.

Tipos de Vistas

Así que echemos un vistazo más de cerca a los diferentes tipos de vistas que a menudo aparecen en los dibujos de fabricación. Cada uno tiene un propósito específico. Recuerde que agregar vistas debe seguir la misma lógica que los textos destacados:incluir tanto como sea necesario.

Vista ortográfica

Las vistas ortográficas están en el centro del contenido del dibujo. Una representación 2D de un objeto 3D se denomina vista ortográfica o proyección ortográfica.

Por lo tanto, la vista 2D debe proporcionar toda la información necesaria para la producción de piezas. Esta representación evita cualquier distorsión de longitud.

Como el método más común para transmitir toda la información necesaria, un dibujo de múltiples vistas generalmente consta de tres vistas:

Vista frontal

vista superior

vista lateral

Como puedes imaginar, mostrar toda la información requiere algunas vistas adicionales. menos es más.

Vista isométrica

La siguiente imagen es un ejemplo de una vista isométrica. Los dibujos isométricos representan objetos tridimensionales. Todas las líneas verticales permanecen verticales y las líneas paralelas se representan en un ángulo de 30 grados en comparación con la vista frontal.

Las rectas verticales y paralelas son sus longitudes reales. Esto significa, por ejemplo, que puede medir fácilmente la longitud directamente desde un dibujo en papel usando una regla y la escala del dibujo. No se aplica lo mismo a las líneas en ángulo.

Es importante entender la diferencia entre vistas isométricas y en perspectiva. Los ingenieros son leales al tamaño más que a la ilusión óptica.

Vista parcial

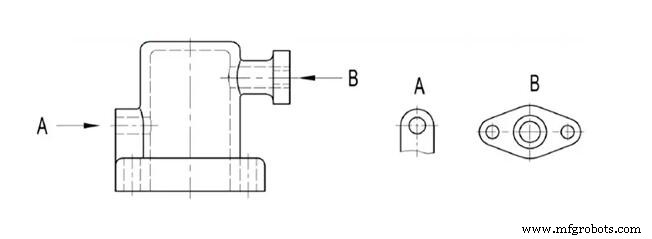

Una vista parcial es una vista que se obtiene al proyectar una parte de un objeto sobre el plano de proyección base. Use flechas con letras para indicar la parte a expresar y la dirección de proyección, y para indicar el nombre de la vista. Las vistas locales pueden configurarse en forma de vista base, o configurarse y etiquetarse en forma de configuración para una vista.

Vista detallada

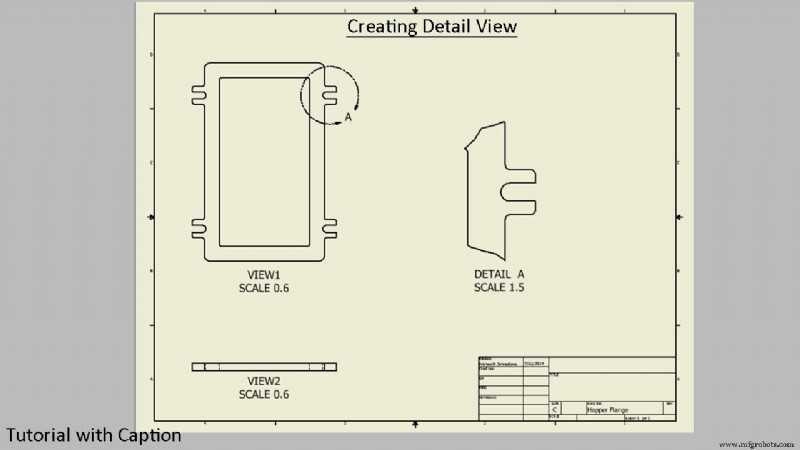

La vista detallada nos da un primer plano de una parte seleccionada de la vista más grande. Esto puede ser especialmente útil si una pieza muy grande contiene muchas dimensiones importantes en un área pequeña. El uso de la vista detallada puede mejorar la legibilidad de estas medidas.

Vista auxiliar

Las vistas auxiliares son vistas ortográficas de planos no horizontales o no verticales. Ayuda a renderizar superficies inclinadas sin distorsión.

Plano de montaje

Muchos dibujos de ingenieros intentan por error incluir toda la información sobre cada pieza individual en el dibujo de ensamblaje. Para evitar esto, tenga en cuenta el propósito de estos dibujos en el proceso de creación:deben facilitar el montaje.

Las vistas explosionadas, las vistas en sección, las partes numeradas, las dimensiones generales, los recortes, las vistas detalladas (o primeros planos) son todas las herramientas que puede usar para lograrlo.

Debe quedar claro dónde va cada parte y cómo se conecta, ya sea que se deba soldar, atornillar, remachar o de otra manera. La lista de materiales puede ayudar, así que asegúrese de que la información provista allí para el número de pieza, el nombre y la cantidad sea correcta.

Conclusión

Los dibujos de ingeniería siguen siendo una parte importante del trabajo de un ingeniero, y los dibujos de ingeniería son una de las mejores formas de comunicar ideas y opiniones. Hacerlos requiere aproximadamente el 20 % del tiempo de trabajo de un ingeniero de diseño.

Los diseñadores e ingenieros mapean claramente las características de las piezas y comunican información importante a través de dibujos para ayudar a los proveedores a capturar con precisión la información crítica, comprender la intención del diseño y desarrollar soluciones de mecanizado.
