Grados de acero inoxidable explicados: Cómo el azufre y fósforo determinan la calidad

Contenido de azufre y fósforo es índice muy importante para acero inoxidable, según el cual se dividen acero estructural al carbono y acero estructural al carbono de alta calidad:

• Acero con S y P < 0.04% = acero de alta calidad.
• S ≤ 0.03% y P ≤ 0.035% = acero de alta calidad.
• S y P ≤ 0.025% = acero de súper calidad.

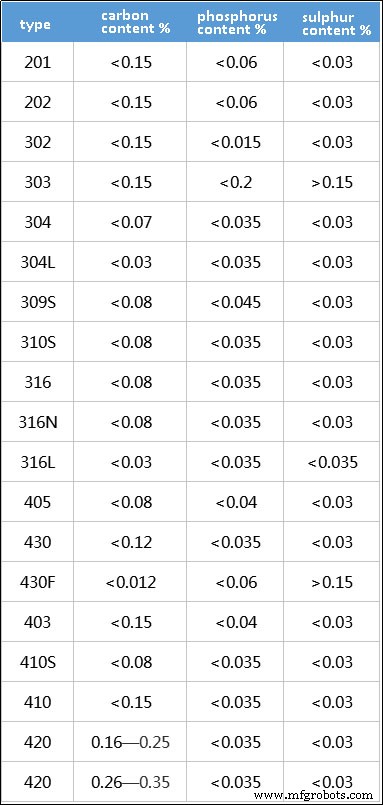

Contenidos comunes S y P en aceros inoxidables:

Tipos comunes de acero inoxidable

Modelos comunes representados por símbolos numéricos: series 200, 300, 400 (nomenclatura americana), ej. 201, 202, 303, 304, 316, 410, 420, 430. Modelos chinos: símbolos elemento + números, ej. 1Cr18Ni9, 0Cr18Ni9, 00Cr18Ni9, 1Cr17, 3Cr13, 1Cr17Mn6Ni5N; números = contenido elemento.

Serie 200:

Acero austenítico Cr-Ni-Mn

Serie 300:

Acero austenítico Cr-Ni

301:

Buena ductilidad, para moldeado. Endurecible por velocidad máquina. Buena soldabilidad. Resistencia desgaste y fatiga > 304.

302:

Corrosión = 304, resistencia > por mayor C.

302B:

Alto Si, alta resistencia oxidación alta temp.

303:

Pequeña cantidad S y P para facilitar corte.

303Se:

Para piezas requiriendo estampado en caliente, buena trabajabilidad en caliente.

304:

18/8. Marca GB 0Cr18Ni9. 309: mejor temp. que 304.

304L:

Variante 304 bajo C. Para soldadura. Bajo C minimiza precipitación carburos zona afectada calor cerca soldadura, que puede causar corrosión intergranular (corrosión soldadura) en algunos entornos.

304N:

Con N. N mejora resistencia.

305 y 384:

Alto Ni, baja tasa endurecimiento trabajo. Apto alta conformabilidad en frío.

308:

Para electrodos soldadura.

309, 310, 314, 330:

Ni y Cr altos para mejorar resistencia oxidación y fluencia alta temp. 309S, 310S variantes bajo C minimizan carburos cerca soldadura. 330: alta resistencia carburación y choque térmico.

316 y 317:

Con Al (Mo), resistencia picadura en marino/químico >> 304. Variantes 316: 316L bajo C, 316N alta resistencia con N, 316F fácil corte alto S.

321, 347, 348:

Estabilizados con Ti, Nb+Ta, Nb. Para componentes soldados alta temp. 348 nuclear, restricciones Ta y taladro.

Serie 400:

Ferríticos y martensíticos

408:

Buena resistencia calor, corrosión débil, 11% Cr, 8% Ni

409:

Más barato (UK/US), escape auto, ferrítico (acero Cr)

410:

Martensita (acero Cr alta resistencia), buen desgaste, mala corrosión. 416: S mejora mecanizabilidad.

420:

"Grado herramienta corte" martensítico, primer inoxidable como acero alto Cr Brinell. Cuchillos quirúrgicos, brillo alto.

430:

Ferrítico, decoración (accesorios auto). Buena conformabilidad, mala temp./corrosión.

440:

Acero herramienta alta resistencia, C ligeramente >, dureza 58 HRC tras temple. Ej. navajas. Modelos: 440A, 440B, 440C, 440F (fácil mecanizado).

Serie 500:

Aleación Cr resistente calor

Serie 600:

Martensítico endurecimiento precipitación

630:

Más común endurecimiento precipitación, también 17-4; 17% Cr, 4% Ni
