Sistema de Evitación de Obstáculos con IA y Arduino: Aprendizaje por Refuerzo Q-Learning

Componentes y Suministros

Componente	Cantidad	Notas
Arduino Pro Mini 328 5V/16MHz (SparkFun)	1

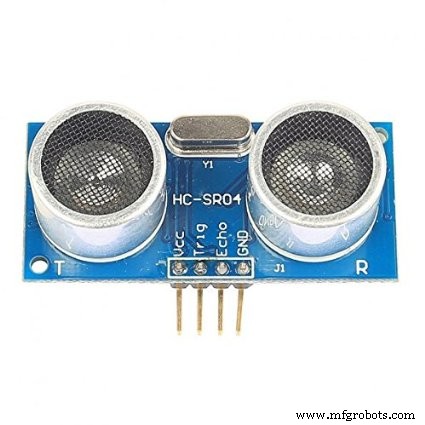

Sensor Ultrasónico HC-SR04	1

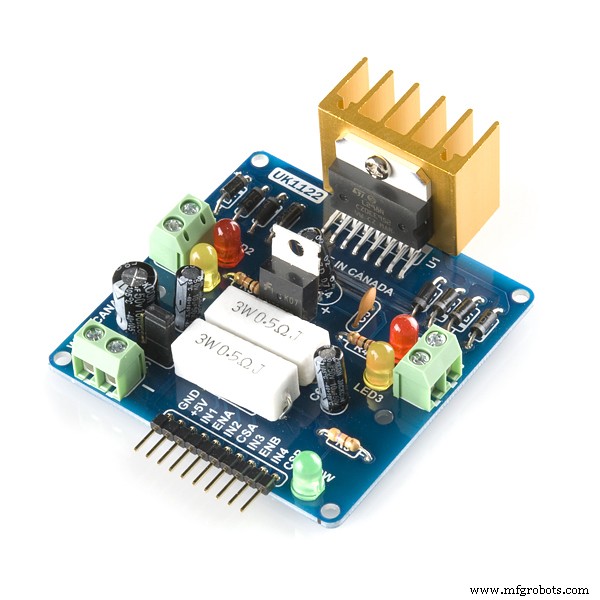

Driver Dual H-Bridge L298 (SparkFun)	1
Motor DC 60 RPM	2
Ruedas	4

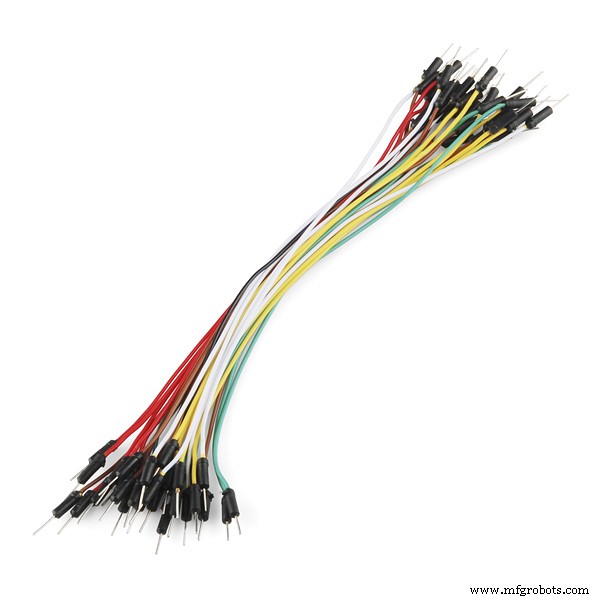

Cables jumper	1

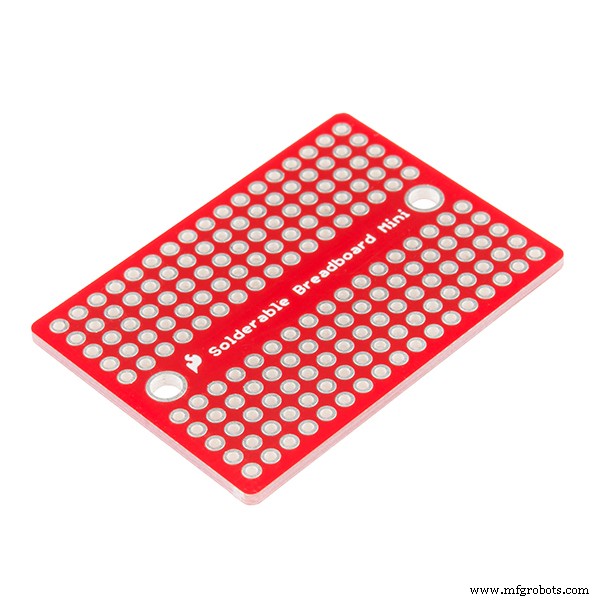

Protoboard soldable Mini (SparkFun)	1
Batería Li-Ion 7.2V Recargable	1	Para motores
Batería 9V + Clip	1	Para Arduino
PCB Personalizada PCBWay	1

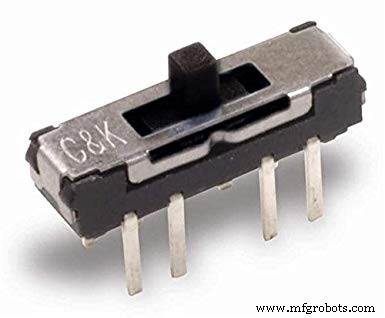

Interruptor JS Series (C&K)	1

Herramientas Necesarias

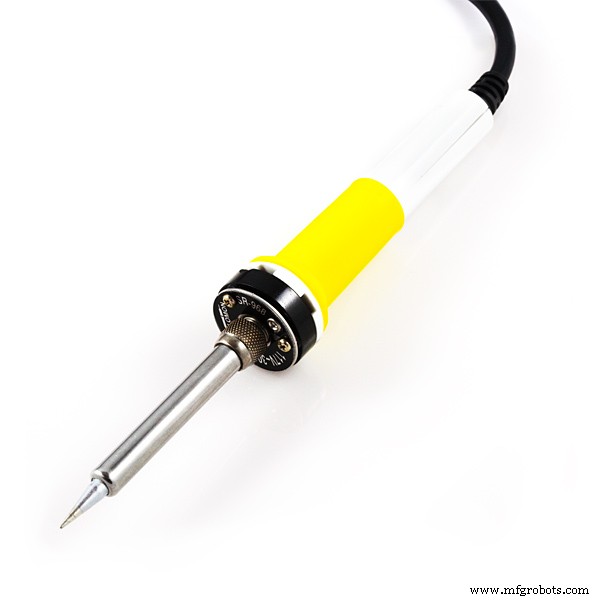

• Soldador + estaño sin plomo + flux + bomba desoldar

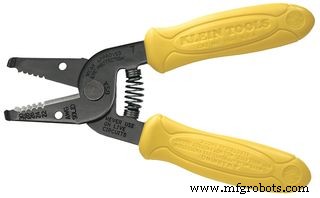

• Pelacables/cortador 18-10 AWG

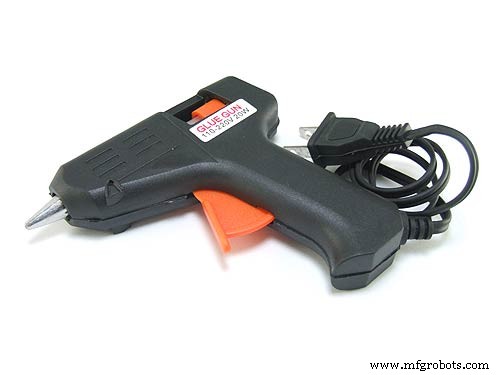

• Pistola silicona caliente
• Cinta doble cara

Aplicaciones y Servicios

• Arduino IDE

Descripción del Proyecto

Robot Evita-Obstáculos con IA / Aprendizaje por Refuerzo

Objetivo: Aprender a evitar obstáculos en "N" episodios y descubrir la acción óptima (girar a la derecha).

Algoritmo: Q-Learning (aprendizaje por refuerzo sin modelo, off-policy).

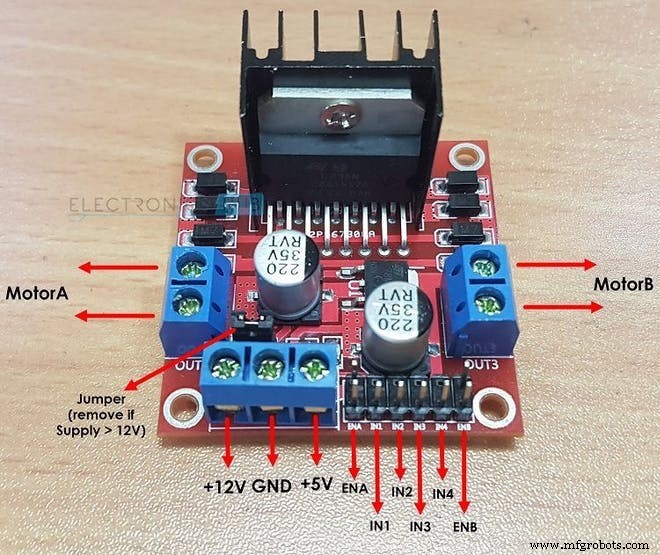

Funcionamiento del Driver L298N

El L298N permite controlar dirección y velocidad de dos motores DC mediante señales PWM en pines ENA/ENB y lógica en IN1-IN4.

Medición de Distancia HC-SR04

Emite pulso ultrasónico (trigger 10µs), mide tiempo de eco. Distancia = (tiempo/2) / 29.1 → cm.

Conceptos Clave del Aprendizaje por Refuerzo

1. ESTADO (State): Situación del robot. Aquí: 10 estados (para ilustrar entorno complejo), aunque realmente son 2: "sin obstáculo cercano" y "obstáculo delante" (<15cm).
2. ACCIÓN (Action): En estado "obstáculo": ADELANTE (0), ATRÁS (1), PARAR (2), IZQUIERDA (3). En estado "libre": solo ADELANTE.
3. SIGUIENTE ESTADO (Next State): Resultado tras acción: "CHOQUE" o "SUPERVIVENCIA" (vuelve a estado inicial).
4. TABLA Q (Q-Table): Matriz Q[ESTADOS][ACCIONES] inicializada a 0.0. Valores negativos (-1.0) = acción prohibida en ese estado.
5. ESTADO TERMINAL: No existe; el robot aprende indefinidamente.
6. MATRIZ DE RECOMPENSAS: Define calidad de cada acción en cada estado. Ejemplo: girar derecha +10, adelante -10, parar -1, atrás -2.
7. ENTORNO: Mundo donde opera el robot.

Hiperparámetros

• Tasa de Aprendizaje (ALPHA = 0.1): Peso de nueva info vs. antigua. 0.1-0.2 típico.
• Factor Descuento (GAMMA = 0.5): Importancia de recompensas futuras. 0.9 común; aquí 0.5 por entorno determinista simple.
• Tasa Exploración (EPSILON = 0.9): Probabilidad de acción aleatoria vs. explotar tabla Q. Decae con EPSILON *= 0.98 por episodio; se resetea a 0.9 si baja de 0.5 para exploración continua.

Algoritmo Q-Learning

1. Inicializar tabla Q(s,a) = 0.
2. Observar estado actual s.
3. Elegir acción a con política ε-greedy: con prob. ε → aleatoria; si no → argmax(Q[s]).
4. Ejecutar a, observar recompensa r y nuevo estado s'.

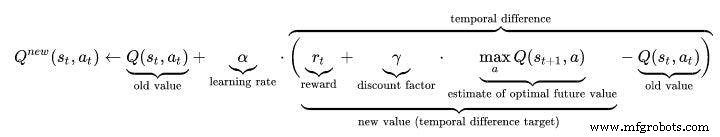

5. Actualizar: Q(s,a) ← (1-α)Q(s,a) + α[r + γ·max(Q(s',·))] (ecuación Bellman).
6. s ← s' y repetir.

// Política ε-greedy
PROB = RANDOM(EPSILON);
if (PROB <= EPSILON) { ACTION = random(0,4); FLAG = 2; } // Explorar
else { ACTION = ARGMAX(Q, STATE); FLAG = 2; } // Explotar

// Actualización Q-Learning (Bellman)
Q_OLD = Q_TABLE[S][A];
Q_MAX = MAX(Q_TABLE, NEXT_S);
Q_NEW = (1-ALPHA)*Q_OLD + ALPHA*(R + GAMMA*Q_MAX);
Q_TABLE[S][A] = Q_NEW;

Código Completo (C/C++ para Arduino)

/* Robot Evita-Obstáculos con Q-Learning
   Autor: Varun Walimbe
   Hardware: Arduino Pro Mini, HC-SR04, L298N, 2x Motor DC 60RPM
*/

////////// PARÁMETROS HARDWARE //////////
int TRIG_PIN = 7, ECHO_PIN = 8;
int duration; float distance;
int M1 = 13, M2 = 12, M3 = 11, M4 = 10;
bool Obstacle = false; int FLAG;

////////// PARÁMETROS Q-LEARNING //////////
float ALPHA = 0.1;  // Learning rate
float GAMMA = 0.5;  // Discount factor
float EPSILON = 0.90; // Exploration
int REWARD; int EPISODES = 100;
int STATE = 0; int ACTION = 0;
float PROB; bool ACTION_TAKEN = false;
int NEXT_STATE;
const int STATES = 10;
int ACTIONS[4] = {1,2,3,4};
const int NUMBER_OF_ACTIONS = 4;

// Tabla Q (diario del robot)
float Q[STATES][NUMBER_OF_ACTIONS] = {
  {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0},
  {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0},
  {0.0,0.0,0.0,0.0}, {0.0,0.0,0.0,0.0}
};

// Matriz de recompensas: {ADELANTE, ATRÁS, PARAR, IZQUIERDA}
int REWARDS[STATES][NUMBER_OF_ACTIONS] = {
  {-10,-2,-1,10}, {-10,-2,-1,10}, {-10,-2,-1,10}, {-10,-2,-1,10},
  {-10,-2,-1,10}, {-10,-2,-1,10}, {-10,-2,-1,10}, {-10,-2,-1,10},
  {-10,-2,-1,10}, {-10,-2,-1,10}
};

////////// VARIABLES ACTUALIZACIÓN Q //////////
float Q_OLD, Q_NEW, Q_MAX;

void setup() {
  Serial.begin(9600);
  pinMode(TRIG_PIN, OUTPUT); pinMode(ECHO_PIN, INPUT);
  pinMode(M1, OUTPUT); pinMode(M2, OUTPUT); pinMode(M3, OUTPUT); pinMode(M4, OUTPUT);
  randomSeed(analogRead(A0));
  STATE = 0;
  Serial.println("ENTRENAMIENTO INICIA EN 5 SEGUNDOS:");
  delay(5000);
}

//////// FUNCIONES MOVIMIENTO ROBOT ////////
void Forward()  { digitalWrite(M1,LOW); digitalWrite(M2,HIGH); digitalWrite(M3,LOW); digitalWrite(M4,HIGH); }
void Backward() { digitalWrite(M1,HIGH); digitalWrite(M2,LOW); digitalWrite(M3,HIGH); digitalWrite(M4,LOW); }
void Left()     { digitalWrite(M1,HIGH); digitalWrite(M2,LOW); digitalWrite(M3,LOW); digitalWrite(M4,HIGH); }
void Right()    { digitalWrite(M1,LOW); digitalWrite(M2,HIGH); digitalWrite(M3,HIGH); digitalWrite(M4,LOW); }
void Stop()     { digitalWrite(M1,LOW); digitalWrite(M2,LOW); digitalWrite(M3,LOW); digitalWrite(M4,LOW); }

bool Obstacle_Avoider() {
  digitalWrite(TRIG_PIN, HIGH); delayMicroseconds(10); digitalWrite(TRIG_PIN, LOW);
  duration = pulseIn(ECHO_PIN, HIGH);
  distance = (duration/2)/29.1;
  Obstacle = (distance < 15);
  delay(10);
  return Obstacle;
}

//////// FUNCIONES Q-LEARNING ////////
float RANDOM(float eps) { return random(0,100)/100.0; }
float DECAY(float p) { return p * 0.98; }
int GET_STATE() { return random(0,10); }

float MAX(float Q_Table[][4], int next_s) {
  float maxVal = Q_Table[next_s][0];
  for(int b=1; b<4; b++) if(Q_Table[next_s][b] > maxVal) maxVal = Q_Table[next_s][b];
  return maxVal;
}

int ARGMAX(float Q_Table[][4], int s) {
  float maxVal = Q_Table[s][0]; int maxIdx = 0;
  for(int u=1; u<4; u++) if(Q_Table[s][u] > maxVal) { maxVal = Q_Table[s][u]; maxIdx = u; }
  return maxIdx;
}

void Update(float Q_TABLE[][4], int s, int next_s, int a, int R, float lr, float df) {
  Q_OLD = Q_TABLE[s][a];
  Q_MAX = MAX(Q_TABLE, next_s);
  Q_NEW = (1-lr)*Q_OLD + lr*(R + df*Q_MAX);
  Serial.print("Q VALUE: "); Serial.println(Q_NEW);
  Q_TABLE[s][a] = Q_NEW;
}

//////// BUCLE PRINCIPAL ////////
void loop() {
  //////// ENTRENAMIENTO ////////
  for(int I=0; I= 10) NEXT_STATE = 0;
        if(NEXT_STATE < 0) NEXT_STATE = 0;
        Serial.print("STATE: "); Serial.println(STATE);
        FLAG = 1; break;
      }
    }
    // Elegir acción (ε-greedy)
    if(FLAG == 1) {
      PROB = RANDOM(EPSILON);
      if(PROB <= EPSILON) { ACTION = random(0,4); FLAG = 2; }
      else { ACTION = ARGMAX(Q, STATE); FLAG = 2; }
    }
    // Ejecutar acción y obtener recompensa
    if(FLAG == 2) {
      switch(ACTION) {
        case 0: Forward(); delay(1500); Stop(); REWARD = REWARDS[STATE][ACTION]; break;
        case 1: Backward(); delay(2500); Stop(); REWARD = REWARDS[STATE][ACTION]; break;
        case 2: Stop(); REWARD = REWARDS[STATE][ACTION]; break;
        case 3: Left(); delay(2000); Stop(); REWARD = REWARDS[STATE][ACTION]; break;
      }
      ACTION_TAKEN = true; delay(500);
    }
    // Actualizar Q y preparar siguiente episodio
    if(ACTION_TAKEN) {
      Update(Q, STATE, NEXT_STATE, ACTION, ACTIONS, REWARD, ALPHA, GAMMA);
      STATE = NEXT_STATE;
      EPSILON = DECAY(EPSILON);
      if(EPSILON < 0.5) EPSILON = 0.9; // Reset exploración
      Serial.print("EPISODIO TERMINADO: "); Serial.println(I);
      delay(7000);
    }
  }

  //////// EVALUACIÓN (ver tabla Q) ////////
  for(int y=0; y<=9; y++) {
    Serial.println("SET DE VALORES Q:");
    for(int l=0; l<=3; l++) { Serial.print("Q: "); Serial.println(Q[y][l]); delay(2000); }
    delay(2000);
  }
  Serial.println("EVALUACIÓN FINALIZADA");

  //////// TESTING (uso real) ////////
  while(true) {
    Forward(); Obstacle = Obstacle_Avoider();
    if(Obstacle) {
      STATE = GET_STATE();
      ACTION = ARGMAX(Q, STATE);
      Serial.print("ACCIÓN ELEGIDA: "); Serial.println(ACTION);
      switch(ACTION) {
        case 0: Forward(); delay(1500); Stop(); break;
        case 1: Backward(); delay(1500); Stop(); break;
        case 2: Stop(); break;
        case 3: Left(); delay(2000); Stop(); break;
      }
    }
  }
}

Esquemático

Archivo Fritzing: obstacle_avoiding_robot_using_ai_DcoMCWIOFm.fzz

Notas Importantes

• El código usa 10 estados para demostrar escalabilidad; en la práctica 2 estados son suficientes.
• La recompensa +10 para "IZQUIERDA" hace que el robot aprenda a girar izquierda (no derecha como menciona el texto original; ajustar matriz REWARDS si se desea otro comportamiento).
• EPSILON decae pero se resetea para exploración vitalicia (no hay estado terminal).
• Corriente de motores y alimentación: separar lógica (9V) y potencia (7.2V Li-Ion).
