Eficiencia lograda con E3.series 2015

E3.series es un software de ingeniería eléctrica dedicado al avance de aplicaciones de diseño y desarrollo. Se ha lanzado la actualización E3.Series 2015 y las nuevas herramientas y funciones proporcionan nuevas bases para la eficiencia del producto.

---

E3.series es un sistema basado en ventanas, escalable y fácil de aprender para el diseño de sistemas de cableado y control, hidráulicos y neumáticos. E3.series acaba de lanzar su actualización de la versión 2015 que proporciona nuevas funciones que incluyen:

• Estándares en E3.series
• En los módulos E3.series
• En numerosos complementos
• Nuevas llamadas COM

La última versión contiene nuevas mejoras para la colaboración automotriz, mejoras en los cambios de diseño para el sector de la maquinaria, además de mejoras generales en la productividad. Aquí hay una breve lista de lo que se ha agregado a E3.series 2015:

• Mejoras generales
• Genera nombres de señales automáticamente
• Ordenar y estructurar el árbol de opciones / variantes
• Nuevos estándares dimensionales
• Mejoras en la administración central
• Nueva tabla de cableado
• Nuevo módulo de interfaz E3.PLCBrdge
• Soporte mejorado para diseño 3D con E3.Panel
• Vista 3D en E3.Panel, con nueva barra de herramientas
• Transparencia y visibilidad en 3D con E3.Panel
• Varias vistas 2D para dibujos de fabricación
• Referenciación más sencilla en E3.Panel
• Aspectos destacados del sector del transporte
• Colaboración automotriz mejorada
• Funcionalidad de terminal de clavija automática en E3.Cable y E3.Formboard
• Mejoras en el cableado automático
• Soporte de fabricación mejorado

Este artículo ofrecerá una descripción general de la nueva funcionalidad dentro del nuevo programa E3.series 2015.

Las mejoras generales generales

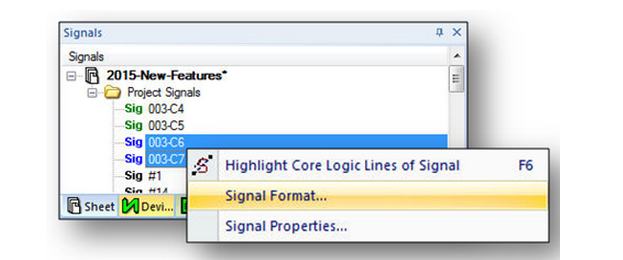

Generación automática de nombres de señales

Siempre que se crea una nueva señal en un proyecto, el nombre de la señal se puede generar automáticamente en función de la ubicación de la hoja y la cuadrícula, y los atributos del pin del dispositivo. El usuario puede activar y desactivar la generación automática y el árbol de señales muestra la configuración actual de la señal mediante colores.

• Permite la generación de nombres de señales según el formato de la señal
• Definición de formato haciendo clic con el botón derecho del ratón en el árbol de señales en las líneas de conexión.

• Fijar el texto en cualquier posición con las especificaciones asociadas

• Se proporciona una identificación codificada por colores en el árbol de señales para el formato específico.

o Azul:para activo

o Verde:para inactivo

o Negro - Sin formato

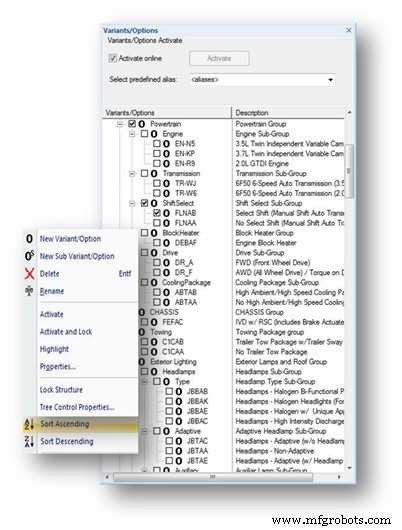

Ordenar y estructurar el árbol de opciones / variantes

La serie E3 está creciendo debido a la demanda de la industria que exige la necesidad de manejar opciones y variantes. El creciente número de opciones y variantes que se ofrecen para los sectores de la automoción, la maquinaria industrial y los equipos requieren funciones de gestión adicionales solo para esquemáticos.

Las opciones pueden clasificarse en orden ascendente o descendente, así como agruparse por configuraciones y paquetes de opciones. La estructuración del árbol de variantes / opciones organizando las opciones debajo de las carpetas con nombres definidos por el usuario permite al usuario asignar, reasignar, buscar y estructurar opciones de acuerdo con su uso previsto.

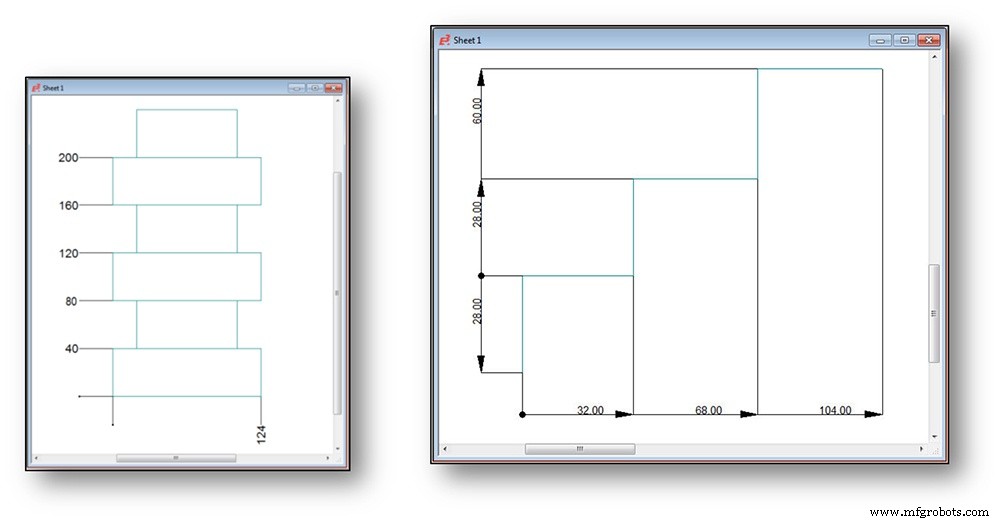

Nuevos estándares dimensionales

Las dimensiones ahora se pueden definir con una única referencia para describir un grupo completo de dimensiones que comprenden varias dimensiones en una línea. Estas dimensiones de funcionamiento se pueden definir en varias direcciones. Las dimensiones de carrera proporcionan lo siguiente:

• Referencia única para varios intervalos
• Varias dimensiones en una sola fila
• Definibilidad multidireccional

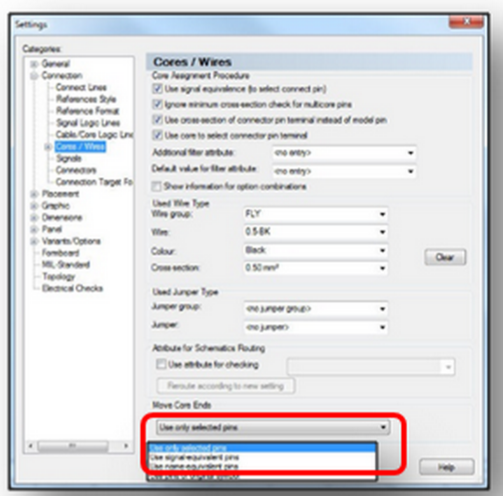

Mejoras en la administración central

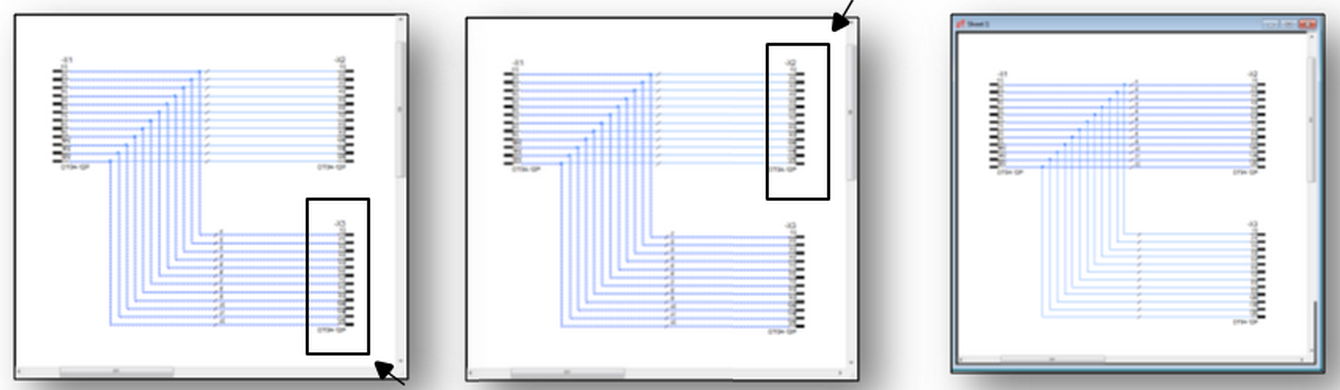

Definir y cambiar las conexiones centrales ahora se logra fácilmente seleccionando los pines de origen y destino. Esto ahorra una gran cantidad de tiempo al reasignar conexiones centrales. Además, las rutas de cables de una señal específica se pueden optimizar manualmente al reordenar las conexiones existentes mediante la función de arrastrar y soltar.

La mejora de la gestión central incluye lo siguiente:

• Selección de pines influenciada según la configuración definida por el usuario
• Solo pines seleccionados por el usuario
• Uso de pines equivalentes a la señal
• Usar pines equivalentes al nombre
• Usar pines de símbolos originales

• Comandos iniciados de la barra de herramientas
• Seleccionar los pines deseados y sus pines de destino

Nueva tabla de cableado

Las nuevas tablas de cableado simplifican la tarea de editar las conexiones de cables. La representación de la tabla también ayuda a identificar las conexiones de cables no conectadas o parcialmente conectadas. La información de fabricación se puede asignar a los cables en el resumen tabular. La mesa de cableado ofrece una gama de funciones que incluyen:

• Realice búsquedas con comodines
• Filtrar columnas
• Conectar / eliminar cables
• Cambiar conductores
• Varios comandos "Ir a"
• A todos los objetos asociados con la conexión
• Cambiar atributos
• Agregar nuevas columnas
• Marque las conexiones que no son de cable para ignorarlas

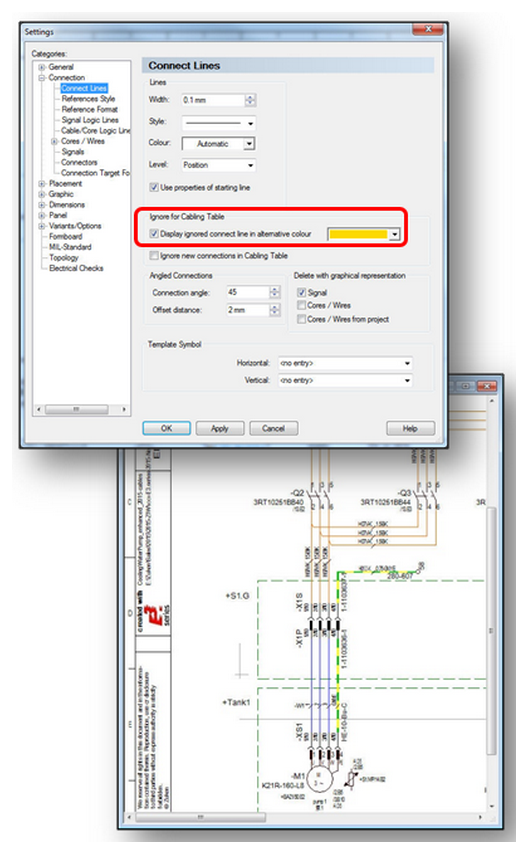

• Nueva configuración:muestra las líneas de conexión ignoradas en un color alternativo

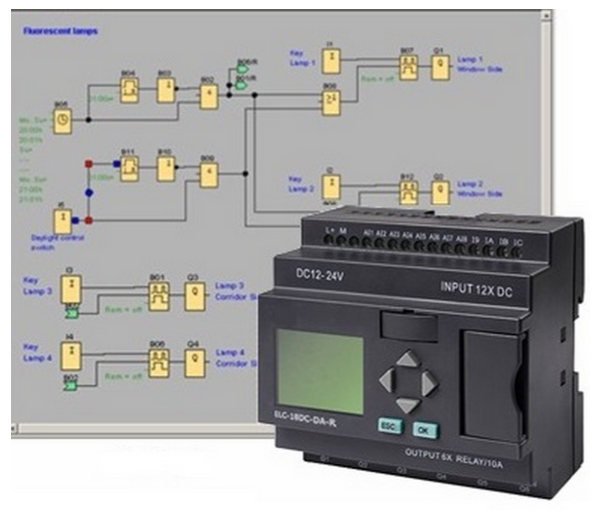

El nuevo módulo de interfaz

E3.PLCBridge

E3.PLCBridge permite la comunicación estandarizada entre E3.Series y varias herramientas de programación de PLC. La transferencia de datos inicial, así como la potente funcionalidad de actualización, muestra los componentes utilizados actualmente, las direcciones de PLC, los comentarios y la configuración de E / S. El ingeniero recibe una descripción general de los cambios realizados, junto con el contenido antiguo y el nuevo, y puede decidir qué campo debe actualizarse.

Compatibilidad mejorada para el diseño 3D con E3.Panel

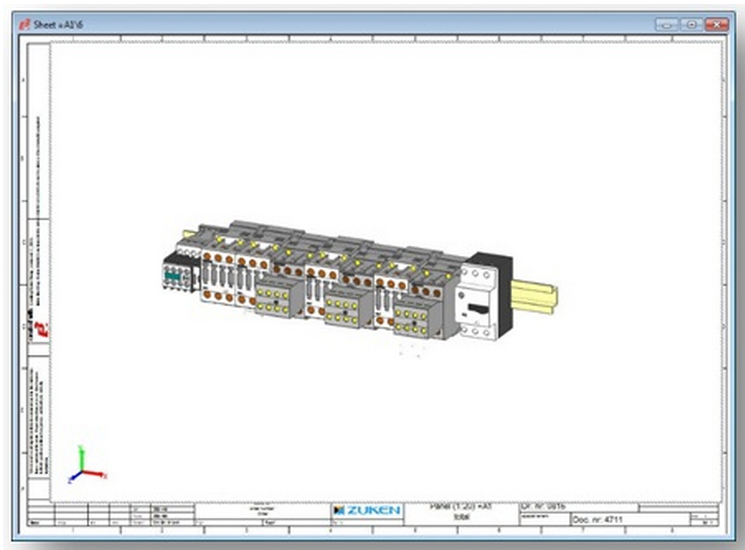

Vista 3D en E3.Panel y nueva barra de herramientas

Está disponible la orientación multidireccional, así como vistas isométricas y diametrales. Con un clic, el usuario puede cambiar la orientación del diseño del panel en 3D. La nueva barra de herramientas permite vistas desde lo siguiente:

• Arriba
• Abajo
• Frente
• Atrás
• Izquierda
• Derecha
• Isométrica
• Dimetrico
• Animar

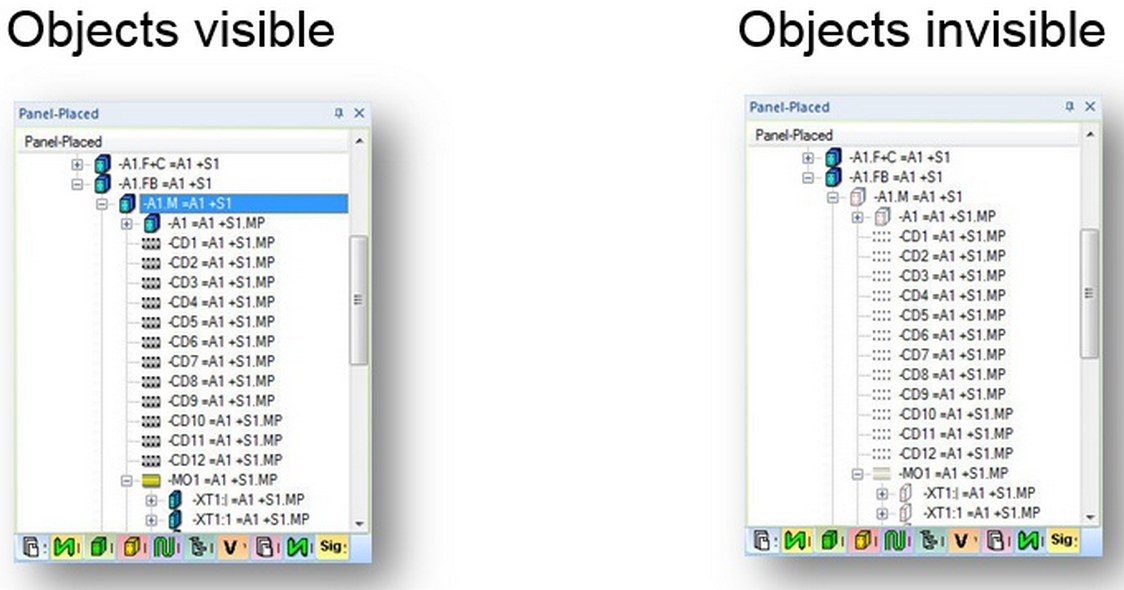

Transparencia y visibilidad en 3D con E3.Panel

La transparencia o la invisibilidad se pueden hacer con un solo clic del mouse en los objetos, lo que hace que el entorno 3D sea mucho más fácil de trabajar. Las características incluyen:

• Controles de colisión con objetos transparentes e invisibles
• La ejecución del comando se puede completar en objetos en el nivel superior
• La vista transparente de las piezas está disponible en el diseño del panel, pero las piezas transparentes se ignoran durante el trabajo (con la excepción de las comprobaciones de colisión)

Mirando hacia el futuro

E3.Series ha realizado mejoras significativas en su funcionalidad general con el fin de hacer que su software sea más eficiente para el ingeniero eléctrico cotidiano. E3.Series 2015 se basa en el programa para aliviar el dolor del diseño manual y proporcionar al usuario herramientas eficientes y efectivas.

Esta función hace que trabajar con ensamblajes 3D complejos sea mucho más fácil, ya que las paredes o los componentes pueden desaparecer cuando se diseñan ensamblajes grandes.

Hay comandos disponibles como:

• Visibilidad con… &... Opcionalmente transparente o invisible con…
• Dispositivos montados, excepto los dispositivos seleccionados, y excepto los dispositivos seleccionados y montados
• Solo se muestran los comandos relevantes para el objeto seleccionado

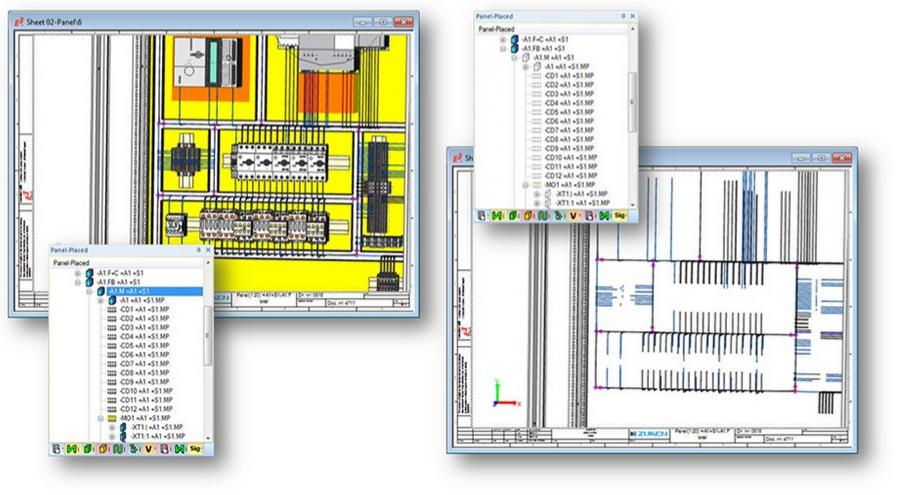

Varias vistas 2D para dibujos de fabricación

En E3.Panel, el diseño 3D se puede utilizar para crear dibujos de fabricación en 2D de cada lado del gabinete. La proyección 2D del diseño 3D se crea como una vista inteligente. Todas las modificaciones realizadas en la proyección 2D se reflejan en 3D y viceversa.

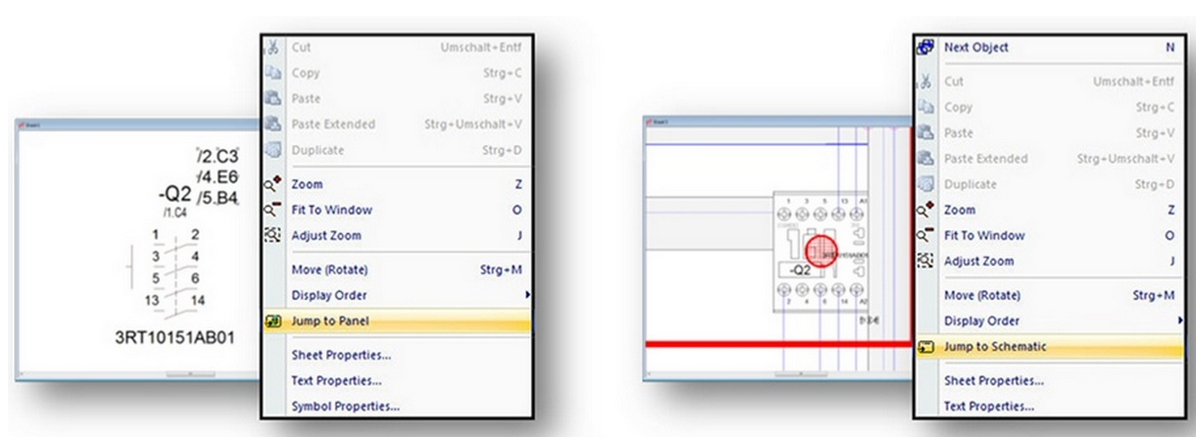

Referenciación más sencilla en E3.Panel

Los nodos de texto permiten hacer referencia entre E3.Schematic y E3.Panel. La vista "Referencia al panel" muestra todas las posiciones en las que se muestra el modelo, mientras que la vista "Referencia al esquema" muestra la posición de todos los símbolos maestros.

Aspectos destacados del sector del transporte

Colaboración automotriz mejorada

La mejora de la conectividad ahora está disponible entre E3.Series y E3.HarnessAnalyzer, una nueva y poderosa herramienta de colaboración para ver y analizar dibujos de arneses en el formato de datos de contenedor de HCV estándar, que combina datos KBL y SVG.

La vista gráfica y el modelo de datos físicos reflejados en varias tablas ahora están vinculados. El arnés completo se puede analizar y verificar con respecto al tamaño del paquete, el enrutamiento de los cables, la asignación utilizada, el peso y el costo.

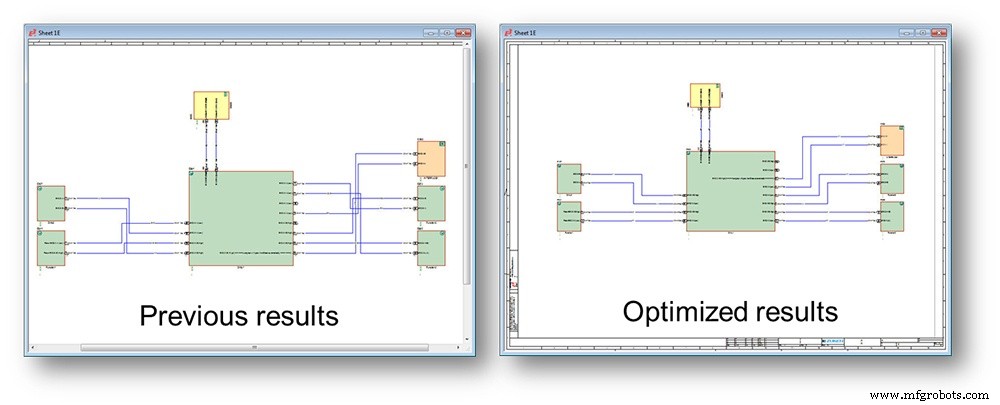

Mejoras en el cableado automático

E3.Wiring Diagram Generator se utiliza para la generación automática de diagramas de cableado que pueden crear documentación de servicio estandarizada utilizando datos de ingeniería. Ahora se crean diagramas más legibles y el generador puede clasificar dispositivos y pines de acuerdo con sus conexiones y evitar cruces innecesarios a lo largo de los diagramas. La nueva cuadrícula de enrutamiento separada y las definiciones de espaciado minimizan el acabado manual de los dibujos. Se centra en mejorar los resultados del enrutamiento:

• Generación de planes más fácilmente legible
• Cuadrícula de enrutamiento:define la distancia entre conexiones
• Define la distancia hasta el primer cambio de dirección y se puede establecer para cada margen de la hoja
• Mejora en la clasificación de pines:desde el inicio hasta el destino.

---

Asistencia de fabricación mejorada

Los diseños de acabado de la serie E3 contienen toda la información de fabricación necesaria para construir el armario o el mazo de cables. En E3.Series 2015 se mejoraron los resultados de fabricación estándar. Las interfaces para pelar, cortar y marcar máquinas y para taladrar y fresar ahora contienen información adicional, como salidas de datos para empaquetado y etiquetado automático o cables, así como el tratamiento de los extremos del cable.

---
