Cómo generar una tabla completa para sus conexiones con E3.series

En este artículo, puede comprobar cómo trabajar con la tabla de conexiones en E3.series. Con él se puede manipular toda la información referente a las conexiones insertadas en el proyecto, y con las nuevas opciones de E3.series 2021, tu proyecto es mucho más completo. ¡Vea el artículo de video completo y optimice sus procesos!

Conectores en la vista de varias líneas

Los conectores se agregan inicialmente a la hoja de diseño como pines individuales y se representa su vista multilínea. Para hacer esto, simplemente haga clic derecho en el conector deseado y seleccione "Colocar pines individuales". La vista previa del componente también está representada por la ventana "Vista previa".

Inserción de vista multilínea

Si no lo ha habilitado en su proyecto, haga clic con el botón derecho en el menú superior de la interfaz y seleccione "Vista previa".

¡Pruebe AHORA la herramienta E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!
Haga clic en el banner a continuación

Conexiones de extremo abierto y cables predeterminados

Luego, las conexiones son múltiples y se agregan instantáneamente a todos los conectores con la opción "Multi-Connection", y terminan con la opción "Open End".

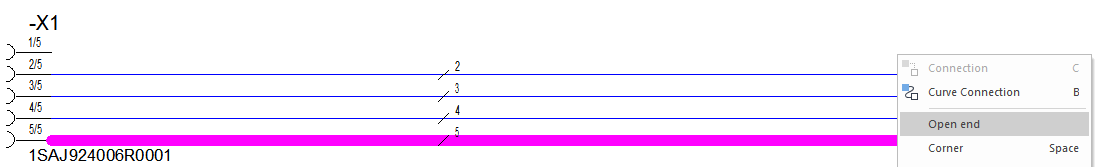

Conexiones de extremo abierto

Los cables predeterminados se agregan a todas las conexiones con la opción "Insertar cable predeterminado".

Vea el video completo

Suscríbase a nuestro canal de Youtube aquí para ver más videos técnicos.

Información de la nueva tabla de conexión

La tabla de conexiones se puede habilitar en "Ver - Tabla de conexiones" y la nueva información que presenta E3.series 2021 es la siguiente:

Longitud física y sin medir en la tabla de conexión E3.series

• Sin medir: Determina si la longitud de la conexión se debe escalar o no. Para establecer o eliminar la propiedad, haga clic en la casilla de verificación.
• Longitud física: Especifica la longitud física de la conexión. Si la longitud está a escala, se calculará automáticamente. Si la longitud no está a escala, se puede cambiar la longitud. Para hacer esto, haga clic en la fila del valor a cambiar e ingrese el nuevo valor.
