Cómo insertar conductos de cables en el panel eléctrico

En este artículo, puede aprender cómo agregar conductos para enrutar un panel eléctrico en la serie E3. La creación es rápida y permite diferentes configuraciones de parámetros y dimensionamiento de conductos. ¡Vea el artículo de video completo y optimice sus procesos!

Inserción de componentes y hojas de panel

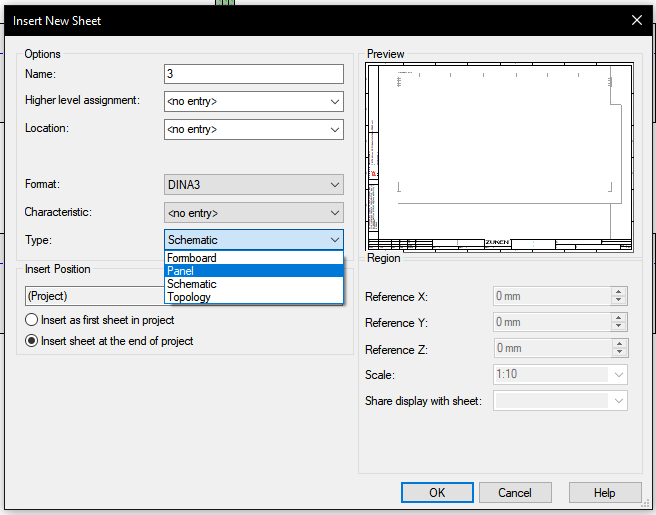

Inicialmente, se agrega al proyecto una hoja similar a un panel. Para ello, al hacer clic derecho sobre el nombre del proyecto, se selecciona la opción "Nueva Hoja ..." y se elige la opción "Panel" en el campo "Tipo".

Inserción de hoja tipo panel

Luego, los componentes "3RV1011-0AA10" y "280-601" se agregan a la hoja esquemática, donde se realiza la adición de conexiones y cables.

En la hoja del panel se agregan los dispositivos y es posible visualizar las líneas de conexión realizadas en el esquema eléctrico.

¡Pruebe AHORA la herramienta E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!

Haga clic en el banner a continuación

Inserción de conductos de cables

Los conductos se agregan en el botón "Insertar conducto de cable" y se abre una ventana de configuración de parámetros con algunos ajustes posibles:

• Altura
• Ancho
• Límite de llenado
• Límite de advertencia
• Cableado de la placa posterior
• Entre otros

Botón para insertar conductos en el diseño del panel

Los parámetros "Alto" y "Ancho" se establecen en 80 mm cada uno y los conductos se agregan a la parte superior e inferior del dispositivo.

Vea el video completo

Suscríbase a nuestro canal de Youtube aquí para ver más videos técnicos.

Conexión automática inteligente

Al final, es posible enrutar las conexiones realizadas en la hoja esquemática automáticamente en la hoja del panel, haciendo clic con el botón derecho del mouse en el dispositivo "3RV1011-0AA10" y seleccionando la opción "Conexión automática del panel".

Enrutamiento de conexión automático E3.series

La conexión automática sigue las líneas rojas mostradas anteriormente.
