Adapte el texto de las dimensiones de su proyecto a ANSI

En este artículo, puede ver otra característica nueva de E3.series 2021. Los textos para las dimensiones se pueden configurar para romper la línea de marcación de dimensión del objeto, esto permite que las marcas se implementen para el estándar ANSI. ¡Vea el artículo de video completo y optimice sus proyectos!

Etiquetado y dimensionamiento

El proyecto se inicia con la inserción de una hoja tipo panel. La elección de este tipo de hoja se definió para que se pudieran insertar los canales, pero cualquier dispositivo se puede dimensionar mediante las marcas.

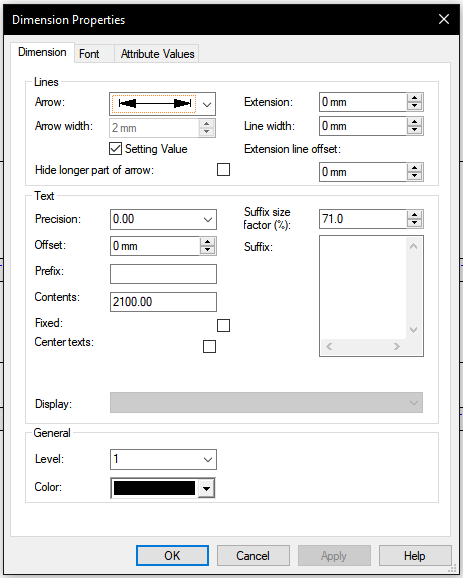

Ventana Propiedades de dimensión de E3.series

Luego, se agrega un canal al proyecto con la inserción de su dimensión. Esta opción se puede hacer con el menú inferior del botón "Dimensión" o con el botón "M" del teclado.

Los extremos que se van a dimensionar se marcan y la configuración de la fuente se realiza haciendo clic con el botón derecho en la dimensión insertada y en "Propiedades de dimensión ...". La configuración de Dimensiones se divide en tres parámetros de ajuste:

• Líneas
• Texto
• General

Y dentro de cada opción, se pueden realizar ajustes.

¡Pruebe AHORA la herramienta E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!

Haga clic en el banner a continuación

Cómo habilitar la nueva vista

Para realizar la visualización de la nueva dimensión es necesario habilitar la opción en "Herramientas" - "Configuración ..." - "Dimensión" - "Texto de dimensión" y marcar la opción de "Opaco" en "Efectos".

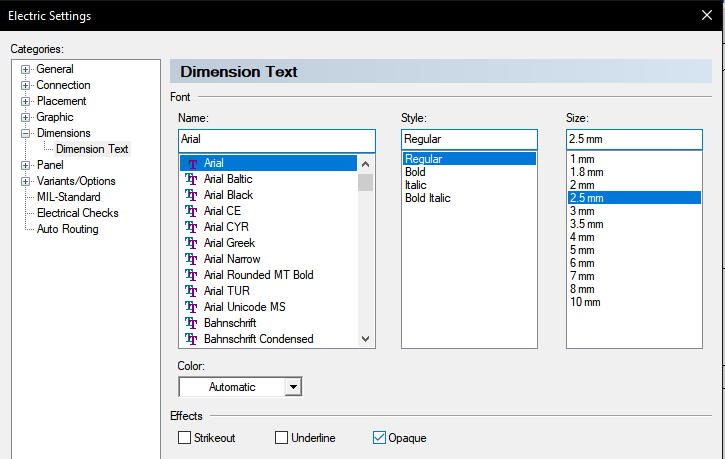

Ruta para habilitar la opción de textos opacos

Vea el video completo

Suscríbase a nuestro canal de Youtube aquí para ver más videos técnicos.

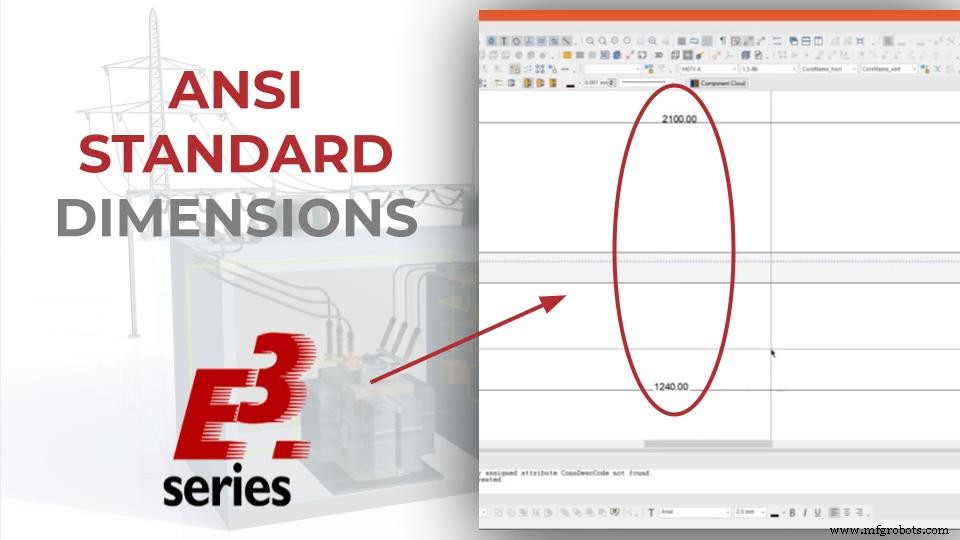

Estándar ANSI

Al final, se agrega un nuevo canal al proyecto y se dimensiona. Puede ver la diferencia en el formato de texto que ofrece esta nueva funcionalidad.

Esta opción permite implementar el etiquetado de líneas dimensionales de acuerdo con los estándares ANSI, por ejemplo.
