Cómo exportar en 3D en E3.panel

En este artículo puede comprobar cómo exportar elementos 3D de sus proyectos. La exportación se puede realizar en diferentes formatos y colores para dispositivos insertados en hojas de la serie E3. y mejora la representación y documentación de su proyecto. ¡Vea el artículo de video completo y optimice sus procesos!

Opciones de visualización de E3.panel

Inicialmente se abre un proyecto que contiene un cuadro eléctrico con las funcionalidades del módulo E3. La hoja está seleccionada y es posible habilitar varias opciones de visualización para los dispositivos, como:

Características del panel E3.

• "Alternar modo de visualización"
• "Gráfico de 2D en 3D"
• "Mostrar modelos STEP en 3D"

Estas opciones están disponibles en la opción "Panel", con el botón derecho del mouse, haga clic en la interfaz superior de E3.series.

Cómo habilitar las opciones del panel

¡Pruebe AHORA la herramienta E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!

Haga clic en el banner a continuación

Cómo exportar el proyecto

Luego, la hoja del proyecto se exporta en "Archivo" - "Exportar" y se selecciona la opción de "PDF".

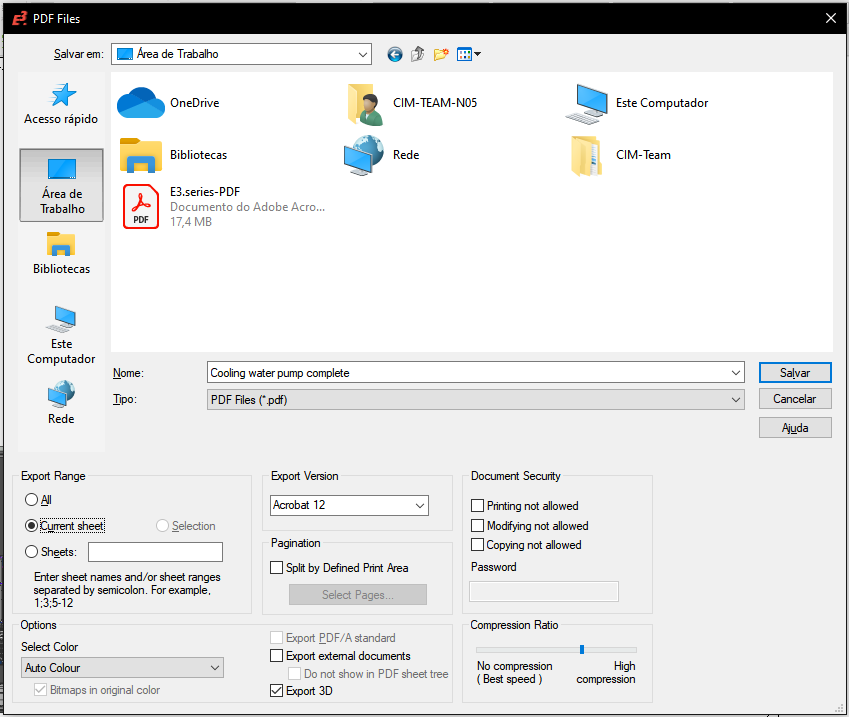

Ventana de exportación E3.series

Se abre una nueva ventana y se seleccionan las opciones para "Hoja actual", "Color automático", "Acrobat 12" y "Exportar 3D" para los distintos cuadros de configuración.

Vea el video completo

Suscríbase a nuestro canal de Youtube aquí para ver más videos técnicos.

Exportar en 3D

Una vez finalizado el proceso, puede abrir el archivo con los elementos 3D exportados con software compatible. En este caso usamos "Adobe Acrobat Reader 12".

Proyecto exportado con elementos 3D

Por lo tanto, el diseño está mejor documentado para elementos complejos y ayuda a la visualización.
