Agilice la documentación de bornes con CAE E3.series: Guía paso a paso

En este artículo verá cómo documentar sus esquemas eléctricos mediante la generación de plano de bornes. E3.series permite la generación inteligente de estas hojas de cálculo al instante. La información que contienen está vinculada directamente al resto del proyecto y se actualiza automáticamente. ¡Vea el video completo y optimice sus procesos!

Cómo generar el plano de bornes

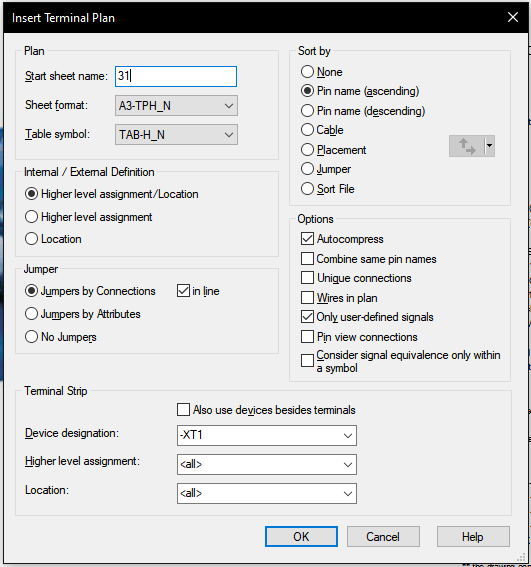

Con un proyecto abierto previamente, la hoja de bornes se genera a través de la opción Insertar - Plano de bornes. En la ventana de configuración, es posible elegir el tipo de organización de la tabla, nombre, tipo de hoja, definiciones externas e internas, entre otras opciones.

Configuración para inserción del plano de bornes

En este ejemplo, las definiciones fueron:

• Nombre de hoja: 31;
• Formato de hoja: A3-TPH_N;
• Símbolo de tabla: TAB-H_N;
• Orden de pines ascendente;
• Designación de dispositivo: -XT1.

Pruebe AHORA la herramienta E-CAE líder del sector E3.series con cursos de formación técnica.
Haga clic en el banner inferior

Propiedades de la tabla

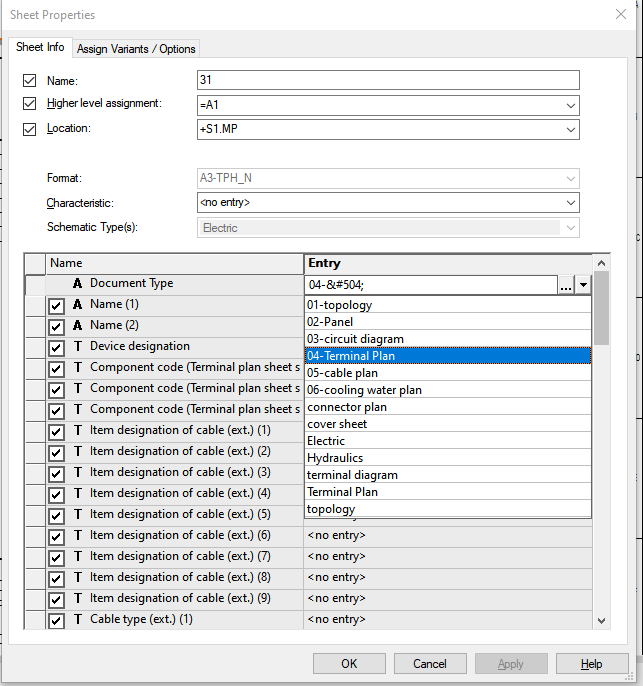

También es posible reorganizar la ubicación de la hoja en las carpetas del proyecto. Para ello, haga clic derecho sobre la hoja y seleccione Propiedades de hoja. Luego, en el campo Tipo de documento, seleccione dónde desea posicionar la hoja.

Definición de propiedades de hoja

En este ejemplo, se seleccionó la opción 04-Plano de bornes.

Vea el video completo

Suscríbase a nuestro canal de YouTube para más videos técnicos.

Información interconectada

La información contenida en la tabla está vinculada al resto del proyecto y podemos saltar al esquema para visualizar los elementos.

La información está interconectada con el resto del proyecto.

Basta hacer clic derecho sobre el elemento deseado y seleccionar Saltar - Saltar al esquema.

---
