Blindaje de cables en E3.cable: Adición y ajuste fácil en la serie 2021

En este artículo verá cómo se realiza la adición y ajuste de blindajes de cables en E3.cable. El proceso es sencillo y las nuevas funciones de E3.series 2021 permiten ajustes para agregar blindajes en las esquinas de la conexión. ¡Vea el video completo y optimice sus procesos!

Inserción múltiple e instantánea

Inicialmente, los conectores se añaden al proyecto simultáneamente, utilizando el comando Insertar múltiple tras hacer clic derecho sobre el componente elegido en la base de datos.

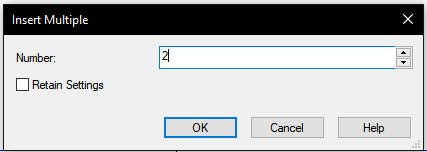

Se abre una ventana donde se debe ingresar la cantidad deseada. Al añadir los componentes, estos quedan disponibles en la pestaña Dispositivos del proyecto.

Cómo agregar blindajes

Los blindajes pueden agregarse accediendo a la lista de Cables y, con el botón derecho sobre algún cable, seleccionar Agregar blindaje. Los cables pueden arrastrarse a la especificación del blindaje y luego se añaden automáticamente a la hoja de diseño.

Pruebe AHORA la herramienta E-CAE líder del sector E3.series con cursos de formación técnica.
Haga clic en el banner inferior

Diferentes vistas de conectores

Luego se inserta una nueva vista de los conectores haciendo clic derecho sobre X1 y X2 y seleccionando Colocar nueva vista de dispositivo. Entre las opciones disponibles, se eligió DT04-P003SV.
Además, otras opciones disponibles son:

• Vista unifilar
• Vista frontal
• Vista lateral
• Opciones de tabla

Vea el video completo

Suscríbase a nuestro canal de YouTube para más videos técnicos.

Ajustes para nueva funcionalidad

La opción Mostrar símbolos de haz solo en extremos de conexión se marca en Configuración eléctrica - Colocación - Símbolos - Símbolos de haz.

Es posible ver que, tras marcar esta opción, al agregar blindajes automáticamente, estos se insertan solo en los extremos de la conexión.

---
