Domine el diseño de diagramas de bloques en E3.series: Impulse la eficiencia de proyectos eléctricos
En este artículo verá cómo trabajar con diagramas de bloques en E3.series. Lea el artículo completo y aprenda a optimizar sus procesos con las funciones inteligentes del módulo E3.cable de E3.series 2021.
.jpg)

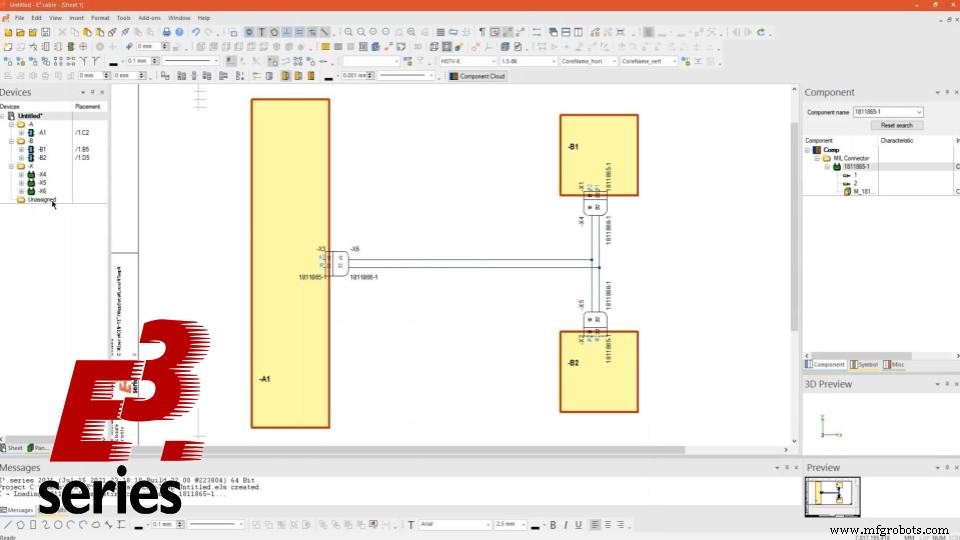

Los bloques se añaden dinámicamente a la hoja de diseño con el botón Insertar bloque y el ajuste de tamaño de cada dispositivo en la hoja se realiza con la ayuda de marcas en las esquinas del dibujo. Los bloques se renombran y actualizan automáticamente en el árbol de dispositivos. Luego, los conectores se añaden mediante la opción Colocar pines individuales de receptáculo en la biblioteca.

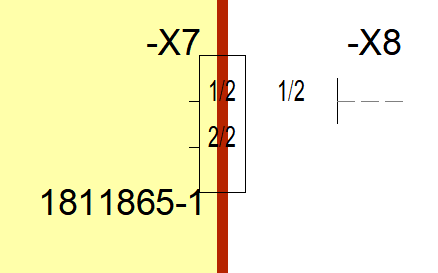

Las conexiones se realizan usando la tecla C e inteligentemente E3.series presenta el enchufe correspondiente.
Al seleccionar el componente en la biblioteca puede previsualizar la pieza seleccionada. Al final, los elementos añadidos a los bloques se insertan entre ellos en el árbol de componentes y pueden visualizarse en el esquema mediante la opción Saltar.
Pruebe AHORA la herramienta E-CAE líder del sector E3.series con cursos de formación técnica.
Haga clic en el banner inferior:
Vea el video completo a continuación:
Suscríbase a nuestro canal de YouTube para más videos técnicos.
Pruebe E3.series según su demanda con el botón inferior.
