Diseño de arnés con E3.series
En este artículo, puede aprender cómo crear arneses eléctricos para la fabricación puede ser simple e intuitivo dentro de E3.series. Los arneses pueden tener diferentes aplicaciones como la automatización industrial y para la industria del automóvil. Vea el artículo completo.
La creación del arnés comienza con la inserción de una hoja tipo Formboard, que tiene funcionalidad para el desarrollo de fabricación. Posteriormente, se agregan los conectores a la hoja de proyecto con el juego de cableado, los cuales se especifican en las tablas exclusivas del módulo de tablero E3.series, luego se agrega la protección del cable.
Finalmente, la lista de materiales y cables se genera automáticamente, conteniendo toda la información importante para optimizar eficientemente sus proyectos para su demanda.

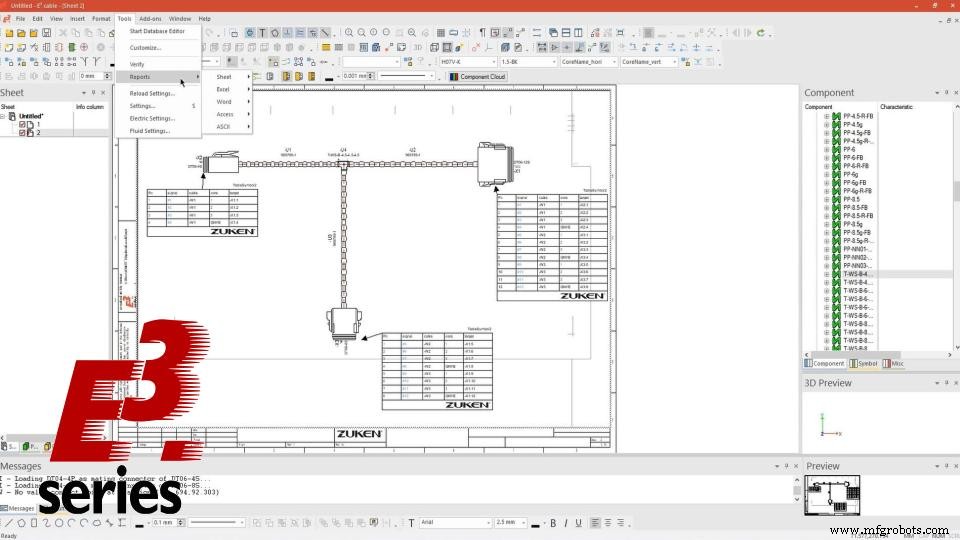

Vea el video a continuación y lo fácil que es trabajar con E3.series:
¡Pruebe AHORA la herramienta E-CAE E3.series líder en la industria en el mundo con cursos de capacitación técnica!
Haga clic en el banner a continuación:
Ejemplo de diseño de arnés para la industria:
Suscríbase a nuestro canal de Youtube aquí para ver más videos técnicos.
El tablero de formato E3
Esta es una solución completa para crear dibujos de arnés de fabricación en cualquier tamaño de hoja con uno o más dibujos de fabricación en el mismo proyecto.
Algunas funciones de E3.formboard
- Longitud de los cables;
- tablas de conexión;
- Rotación de segmentos.
Descubra E3.formboard en su totalidad EN ESTE ENLACE.
Pruebe E3.series de acuerdo con su demanda usando el botón a continuación:
