¿Qué módulos E3.series se recomiendan para la automatización industrial?

Lectura:10 minutos
Disponible en:español | Portugués | Alemán

---

En nuestro artículo de la semana pasada, Automatización industrial:obstáculos, soluciones y herramientas, hablamos sobre los desafíos, objetivos y soluciones para la automatización industrial industria. Ahora profundizaremos en qué módulo del software E3.series para ingeniería eléctrica son los más recomendados para resolver los desafíos de la industria de la automatización industrial y por qué.

Definición de automatización industrial

La automatización industrial es el uso de sistemas de control, como computadoras o robots, y tecnologías de la información para manejar diferentes procesos y tipos de maquinaria en una industria para reemplazar a un ser humano. Es el segundo paso más allá de la mecanización en el ámbito de la industrialización.

Aún así, a veces existe cierta confusión entre la diferencia en automatización industrial y mantenimiento industrial , ya que a veces incluso los diseñadores profesionales de esos campos los colocan en la misma categoría. Algunos ejemplos:

• Algunos fabricantes de máquinas se llaman a sí mismos 'automatización' porque producen 'máquinas automatizadas';
• Empresas que no pertenecen a los sectores de proyectos y servicios, pero que crecen lo suficiente como para comenzar su propia división de mantenimiento industrial, que generalmente tiene la tarea de administrar internamente y crear la suya. proceso de automatización industrial y también comienzan a encajar en esta categoría.

La solución técnica para la automatización industrial puede variar enormemente en complejidad, ya que los desafíos pueden venir en forma de una simple automatización de equipos de banco de trabajo (como un taladro o una prensa especializada, por ejemplo) camino a un sistema robusto que puede incluir todo el proceso automatizado de la línea de montaje inteligente de una industria o un sistema automatizado de gestión de existencias. Cada solución es diferente y cada solución es personalizada.

Aún así, existen algunos desafíos que la mayoría de las empresas de este campo tienden a enfrentar en el campo eléctrico, independientemente del tipo de aplicación:

• Costos de producción:las empresas que crean productos para las masas generalmente lo tienen más fácil con la producción, ya que una vez que un producto está terminado, puede producirse miles o incluso millones de veces. Pero la industria de la automatización industrial tiende a crear soluciones personalizadas para resolver demandas muy específicas, y cuanto más personalizada es una solución, mayor es el impacto de la creación de prototipos en los costos del producto final. Por eso es sumamente importante resolver todo lo posible a nivel de proyecto antes de iniciar la producción y mantener al mínimo el prototipado o, si es posible, evitarlo por completo y resolver todas estas cuestiones a nivel de proyecto, asistido por software;
• Diseño de paneles, con desafíos como el enrutamiento de los cables, la capacidad de los conductos, el radio de curvatura del cable y todos los demás desafíos de cada empresa específica.

Y esta lista sigue y sigue, ya que cada empresa tiene sus propias necesidades personalizadas en su propio mundo de producción.

Soluciones principales para la automatización industrial:

El software E3.series tiene diferentes módulos con diferentes características para cada tipo de aplicación. Esto permite al usuario seleccionar los módulos que realmente necesita y no preocuparse por (comprar) la licencia completa.

- E3.panel se dedica a la creación del cuadro eléctrico y se enfoca en resolver los desafíos de un diseñador eléctrico en este proceso. También es capaz de exportar toda la información que necesita el constructor de paneles (panelista) para fabricar el panel eléctrico, incluida la información de la longitud del cable o incluso las listas de conexiones de cables 'desde a', lo que permite al diseñador eléctrico entregar un proyecto que está listo para producción y fácil de entender. Todo esto, asegurándose de que la documentación resultante pueda ser fácilmente utilizada en la fabricación por la propia empresa internamente o incluso por un tercero como un panelista que pueda hacerse cargo de esta parte.

- La creación de referencias cruzadas (no importa si son del directo amable o en un ' sistema estelar ') de las conexiones correspondientes que mantienen siempre el vínculo con el destino lógico, por lo que no permiten que el diseñador eléctrico cometa errores.

Ejemplo práctico:

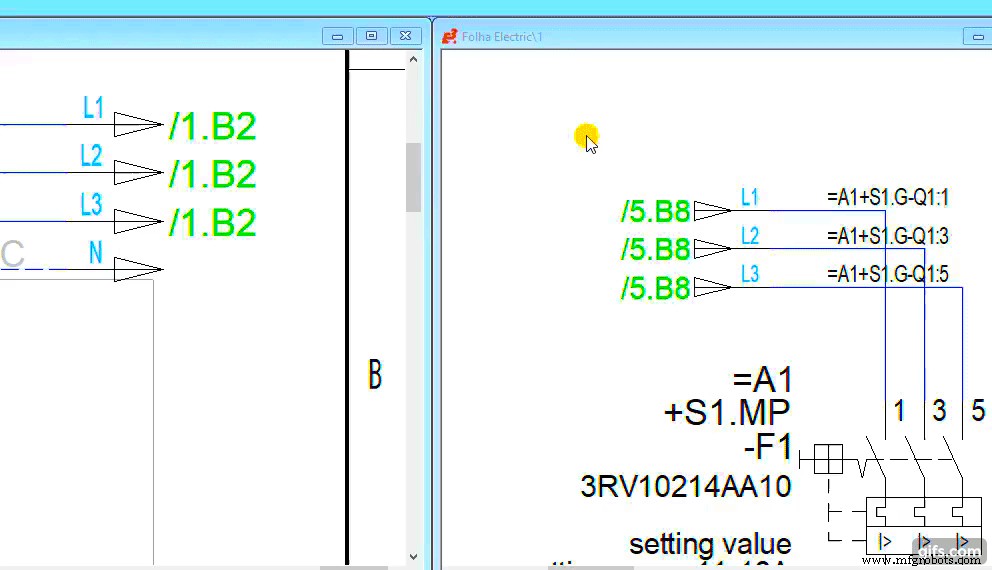

• Desafío: Muchas veces, un diseñador eléctrico necesita hacer una conexión entre dos dispositivos que se encuentran en hojas diferentes dentro del proyecto. Pero cuando la herramienta de software no permite este tipo de conexiones, la documentación resultante se genera con errores o listas incompletas.
• Solución con E3.series :Las referencias cruzadas creadas en las conexiones son automáticas y directas, y mantienen la relación de conexión incluso después de mover la posición de destino efectiva; Esto permite que el software comprenda que estos dispositivos están realmente conectados y, por lo tanto, E3.series puede generar informes y listas de conexiones de forma automática y sin errores.

La capacidad de importar los PLC desde la base de datos, incluidos sus módulos de E / S y sus enlaces de texto, así como las referencias cruzadas maestro-esclavo predefinidas. En muchas tareas, existe una dificultad para distribuir los módulos de E / S de los PLC en el proyecto eléctrico. Este enlace necesita herramientas de diseño para el mantenimiento activo con el fin de garantizar la correlación entre la posición de los módulos esclavos y el símbolo principal, que es el propio PLC.

E3.series resuelve este desafío sin dificultad mediante la existencia de una atribución automática que permite clasificar los módulos y su PLC de una manera que el usuario no requiere mantener esos datos actualizados ya que el software se encarga de hacerlo automáticamente y en tiempo real.

- Solución para el diseño de esquemas eléctricos, E3.schematic :este módulo está hecho para desarrollar esquemas eléctricos multipolares, puede definir las propiedades de los cables a las conexiones, definir rápidamente la información desde-hasta para cada conexión de forma automática y precisa, exportar proyectos en formatos dwg / dxf, exportar / imprimir a PDF, generar terminal listas automáticamente, informes / listas automáticos y muchas otras funciones como la gestión de los PLC.

Módulos adicionales a E3.schematic

Como módulos extra / de expansión a E3.schematic, para el diseño de Paneles Eléctricos, tenemos E3.panel y E3.panel plus :

E3.panel permite generar todo el detalle y dimensionamiento de la estructura 2D / 3D del panel, la definición y colocación de los componentes en el panel así como la especificación de los conductos y raíles de cables.

E3.panel Plus permite el cableado automático de todos los cables en el panel 2D / 3D y permite la inserción automática de cables en el gabinete tanto en 2D como en 3D. Después de lograr el enrutamiento automático de los cables, genera un informe con las longitudes de los cables para cada conexión, hasta el milímetro, además de informar el color y la sección transversal de cada cable / conexión en particular. Posteriormente, el software incluso es capaz de generar una hoja con una representación de la placa de perforación para el montaje del gabinete.

Con la amplia variedad de posibilidades, las opciones ideales para la automatización industrial suelen variar entre:

• E3.schematic
• E3.schematic + E3.panel
• E3.cable + E3.panel

Además de complementos adicionales como:

• Mejoras en la integración
• Enrutamiento automático del panel
• Documentación inteligente en PDF

Módulos E3.series E3.panel sin Enrutamiento

• Montaje estructural 2D / 3D
• Restricciones mecánicas de los componentes
• Montaje de rieles y conductos de cables

• Tamaños de riel
• Tamaños de conductos para cables
• Dimensionamiento dinámico
• Hojas compartidas

E3.panel + Enrutamiento

• Autorouting 3D
• Enrutamiento inteligente de conductos de cables
• Llenado de conductos de cables respetando los límites
• Vistas de alambre en 3D con grosor y color reales
• Listas de longitudes de cables y rutas para el cableado 3D

• Montaje estructural 2D / 3D
• Restricciones mecánicas de los componentes
• Montaje de rieles y conductos de cables
• Tamaño y tipo de los rieles
• Tamaño de los conductos de cables
• Dimensionamiento dinámico
• Hojas compartidas

E3.schematic

• Listas automáticas
• Comprobaciones de errores, advertencias e información
• Gestión de PLC
• Sistemas de etiquetado
• Editor de base de datos
• Plan de terminal en línea
• Conexión automática
• Herramientas para múltiples conexiones
• Direccionable desde / hacia
• Estructura de árbol de señales
• Propiedades de cableado

• Tablas de proyectos
• Gráficos
• Estructura de árbol del proyecto, base de datos, salida y más
• Disposición de las hojas por carpetas
• Variantes y opciones
• Insertar archivos e imágenes
• Imprimir en PDF
• Herramientas de visualización
• Campos de marcado inteligentes
• Referencias cruzadas
• Esquemas multipolares

E3.cable

• Listas automáticas
• Comprobaciones de errores, advertencias y mensajes
• Gestión de PLC
• Sistemas de etiquetado
• Editor de base de datos
• Plan de terminal en línea
• Conexión automática
• Herramientas para múltiples conexiones
• Direccionable desde / hacia
• Estructura de árbol de señales
• Propiedades de cableado
• Tablas de proyectos
• Gráficos
• Estructura de árbol del proyecto, base de datos, salida y más

• Disposición de las hojas por carpetas
• Variantes y opciones
• Insertar archivos e imágenes
• Imprimir en PDF
• Herramientas de visualización
• Campos de marcado inteligentes
• Referencias cruzadas
• Esquemas multipolares
• Esquemas unipolares
• Bloques jerárquicos
• Tablas para conectores
• Varias vistas para dispositivos
• Diámetros de segmento
• Integración esquemática de uno y varios polos

Bibliotecas de componentes

Este segmento también es muy sensible a la disponibilidad de bibliotecas de componentes, ya que el usuario desea tener ciertos componentes en una forma predefinida como, por ejemplo, un modelo de PLC específico o una interfaz hombre-máquina que el cliente puede estar solicitando. Este tipo de equipos suele tener muchos puntos de conexión y también muchos enlaces entre los símbolos, por lo que es necesario dedicar muchas horas a la implementación de estos componentes para construir una biblioteca robusta y confiable. En este sentido, el Portal de componentes (ver más abajo) ha ayudado a los clientes de esta industria a superar este desafío.

Portal de componentes

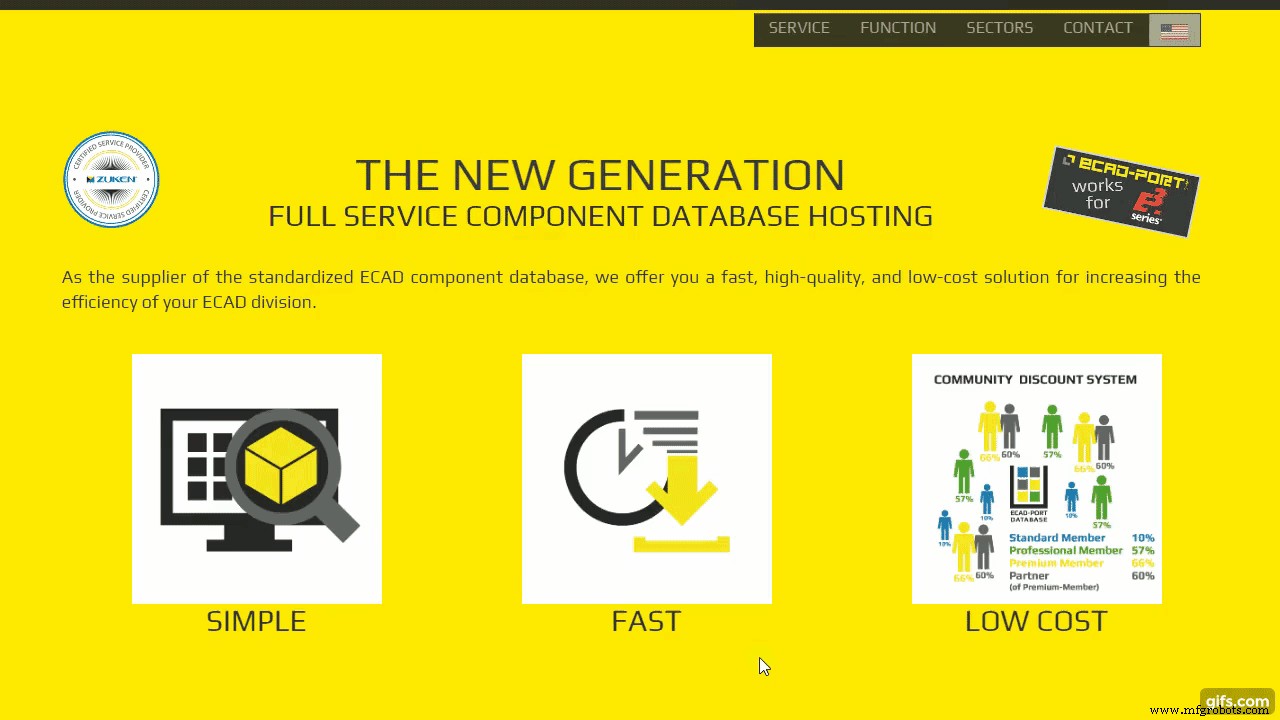

En el artículo Portal de Componentes para o E3.series, el ingeniero Andrei Fontana describe cómo ahora nuestros clientes tienen la posibilidad de acceder al portal en línea con muchos componentes desarrollados en alta calidad y certificado por los propios fabricantes de componentes.

Caso de éxito

ARM Automation produce, construye y brinda soporte a sistemas de fabricación personalizados para una amplia gama de industrias. El proyecto eléctrico de estos sistemas puede ser complejo y con cientos de horas de diseño involucradas. Mediante el uso de herramientas inteligentes como E3.series para orientar el proceso de diseño eléctrico, la empresa redujo su tiempo de desarrollo en 2/3 (66%).

Lea la historia de éxito completa de ARM Automation aquí

Concierte una reunión con uno de nuestros ingenieros

Ahora comprende mejor cómo las características de E3.series pueden ayudar a su proceso de diseño específico en la automatización industrial.

¿Tiene alguna pregunta o desea hablar sobre una solución personalizada para su proceso de diseño específico?

Comente a continuación o regístrese para una consulta gratuita con nuestro equipo siguiendo este enlace:

|
