El Flip-Flop J-K

Otra variación sobre un tema de multivibradores biestables es el flip-flop J-K. Esencialmente, esta es una versión modificada de un flip-flop S-R sin estado de salida "inválido" o "ilegal". Mire de cerca el siguiente diagrama para ver cómo se logra esto:

Las entradas J y K

Lo que solían ser las entradas S y R ahora se llaman entradas J y K, respectivamente. Las antiguas puertas Y de dos entradas se han reemplazado por puertas Y de 3 entradas, y la tercera entrada de cada puerta recibe retroalimentación de las salidas Q y no Q.

Lo que esto hace para nosotros es permitir que la entrada J tenga efecto solo cuando el circuito se reinicia, y permitir que la entrada K tenga efecto solo cuando el circuito está configurado.

En otras palabras, las dos entradas están interconectadas , para usar un término de lógica de relé, de modo que no puedan activarse ambos simultáneamente.

Si el circuito está “configurado”, la entrada J es inhibida por el estado 0 de not-Q a través de la puerta AND inferior; si el circuito se "reinicia", la entrada K es inhibida por el estado 0 de Q a través de la puerta AND superior.

Sin embargo, cuando las entradas J y K son 1, sucede algo único. Debido a la acción inhibidora selectiva de esas puertas AND de 3 entradas, un estado de "conjunto" inhibe la entrada J de modo que el flip-flop actúa como si J =0 mientras que K =1 cuando en realidad ambos son 1.

En el siguiente pulso de reloj, las salidas cambiarán (“alternarán”) del conjunto (Q =1 y no-Q =0) a reiniciarse (Q =0 y no-Q =1). Por el contrario, un estado de "reinicio" inhibe la entrada K de modo que el flip-flop actúa como si J =1 y K =0 cuando en realidad ambos son 1. El siguiente pulso de reloj cambia el circuito nuevamente de reinicio a ajuste.

Secuencia lógica de Flip-Flop J-K

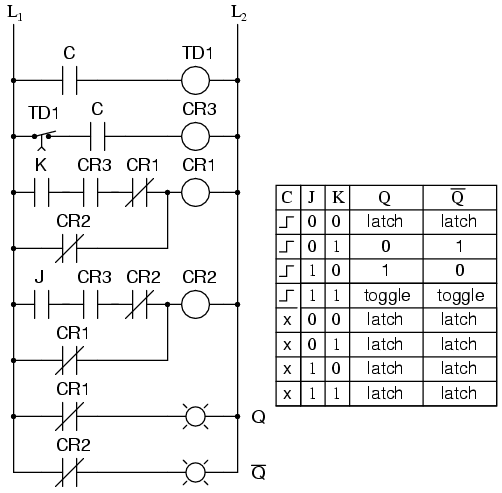

Vea si puede seguir esta secuencia lógica con la lógica de escalera equivalente al flip-flop J-K:

El resultado final es que el estado "inválido" del flip-flop SR se elimina (junto con la condición de carrera que generó) y obtenemos una característica útil como beneficio adicional:la capacidad de alternar entre los dos estados de salida (biestables) con cada transición. de la señal de entrada del reloj.

No existe tal cosa como un pestillo J-K, solo chanclas J-K. Sin la activación por flanco de la entrada del reloj, el circuito alternaría continuamente entre sus dos estados de salida cuando tanto J como K se mantuvieran altos (1), lo que lo convierte en un dispositivo estable en lugar de un dispositivo biestable en esa circunstancia.

Si queremos preservar la operación biestable para todas las combinaciones de estados de entrada, debemos use el disparo por flanco para que se alterne solo cuando se lo digamos, un paso (pulso de reloj) a la vez.

El símbolo de bloque para chanclas J-K

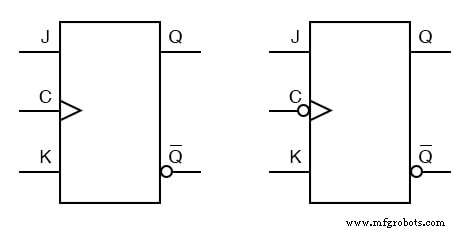

El símbolo de bloque de un flip-flop JK es mucho menos aterrador que su circuito interno, y al igual que los flip-flops SR y D, los flip-flops JK vienen en dos variedades de reloj (disparado por flanco negativo y positivo):

REVISAR:

• Un flip-flop J-K no es más que un flip-flop S-R con una capa adicional de retroalimentación. Esta retroalimentación habilita selectivamente una de las dos entradas de ajuste / reinicio para que ambas no puedan llevar una señal activa al circuito multivibrador, eliminando así la condición no válida.
• Cuando se activan las entradas J y K, y se pulsa la entrada del reloj, las salidas (Q y no Q) intercambiarán estados. Es decir, el circuito alternará de un estado establecido a un estado de reinicio o viceversa.
