Dominando USB‑C: desafíos de diseño y soluciones prácticas para datos de alta velocidad y potencia

Evolución USB: de 1.1 a 3.2 y más allá

Lanzado por primera vez en 1996, el bus serie universal (USB) unificó los roles de múltiples tipos de conexión y es ubicuo en computación y tecnología de consumo. Su introducción hizo que conectar periféricos —teclados, ratones, impresoras, cámaras, discos externos y más— fuera simple y conveniente. Los dispositivos ya no necesitaban interfaces distintas, y los usuarios podían conectar cualquier cosa a un único cable estándar.

USB 1.1 soportaba una tasa de datos máxima de 12 Mbps. Con USB 2.0, la velocidad saltó a 480 Mbps, permitiendo streaming de video y transferencia rápida de datos a PCs. El VBUS de 5 V, 2.5 W también permitía que dispositivos pequeños y smartphones cargaran sin adaptadores extra, un requisito adoptado por la industria smartphone en 2007 para reducir e‑waste.

Los dispositivos inteligentes actuales demandan ancho de banda de interconexión aún mayor. Streaming de video HD y 4K, e intercambio de datos con almacenamiento multi‑gigabit, requieren interfaces como HDMI (6 Gbps), DisplayPort (8.1 Gbps) y Thunderbolt (20 Gbps). Para mantener USB a la vanguardia, el USB Implementer's Forum introdujo USB 3.2 con tres tasas de transferencia: 5 Gbps (Gen 1), 10 Gbps (Gen 2) y 20 Gbps (Gen 2x2). USB 4 sigue, ofreciendo 20 Gbps y 40 Gbps manteniendo compatibilidad con USB 3.2, USB 2.0 y Thunderbolt 3. USB 4 añade una arquitectura de tunneling orientada a conexión que multiplexa múltiples protocolos sobre una única interfaz física.

Actualizando la conexión física

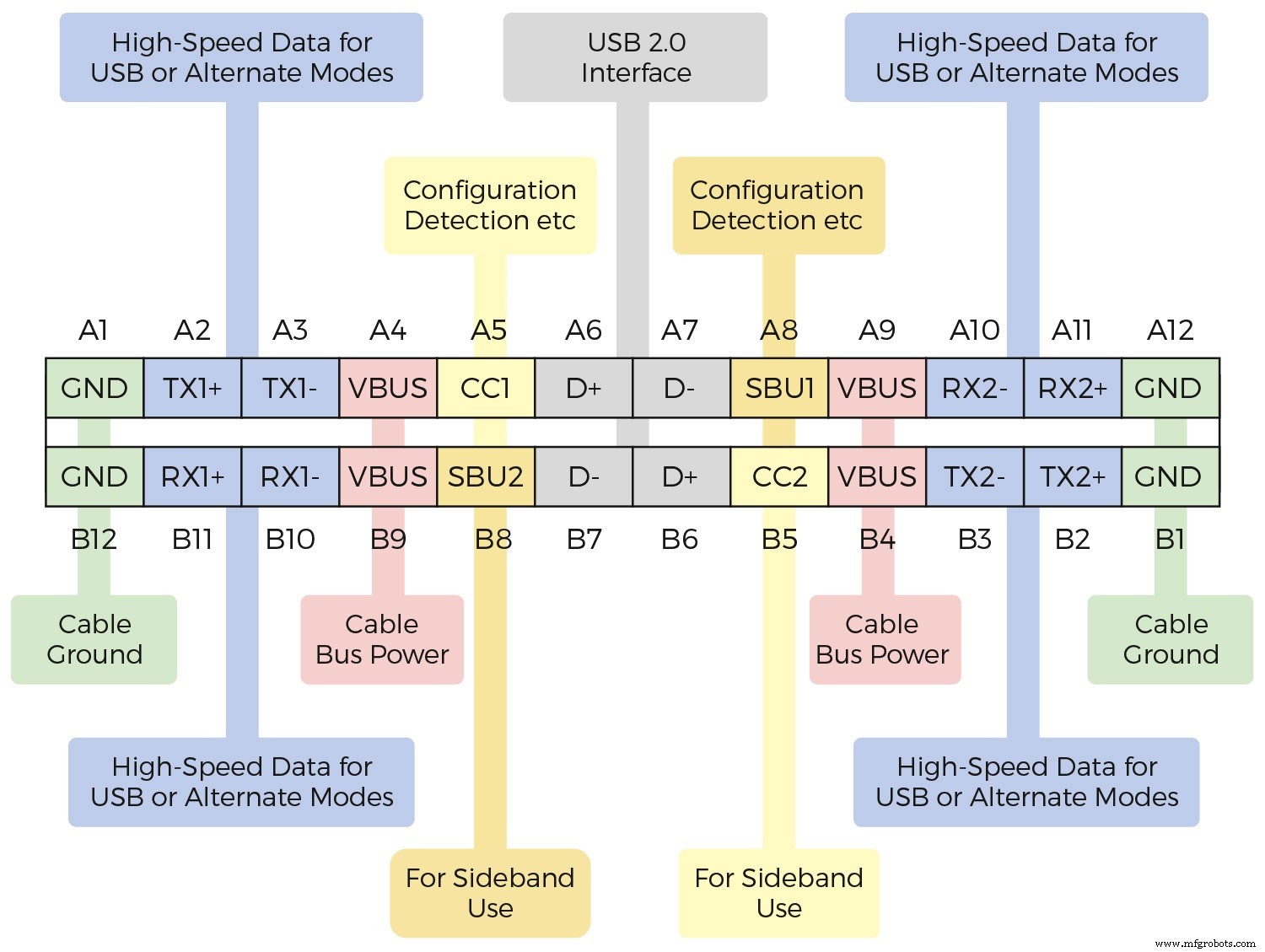

Soportar estándares de alta velocidad dual‑lane mientras se mantiene compatibilidad hacia atrás con USB 2.0 legacy requiere una nueva interfaz física: USB‑C. El conector USB‑C añade dos conjuntos de canales de datos diferenciales, un bus USB 2.0 y soporte para la especificación USB Power Delivery (USB‑PD). También proporciona dos pares de potencia/tierra y un canal de comunicación para negociar niveles de potencia desde 5 V (USB 2.0) hasta 20 V / 5 A (100 W). Usos side‑band (SBU) habilitan mejoras futuras.

El diseño no polarizado permite a usuarios insertar el cable en cualquiera de las dos orientaciones, y los 24 pines acomodan las extensas necesidades de potencia y datos de USB 3.2, USB 4 y USB‑PD, mientras también soportan USB 2.0 para dispositivos legacy. La bidireccionalidad permite que cada extremo del cable actúe como host, dispositivo, proveedor de potencia o consumidor.

Implementando USB‑C

La flexibilidad y conteo de pines expandido de USB‑C lo hacen considerablemente más complejo que conectores anteriores. Los dispositivos deben clasificarse como downstream facing port (DFP / source), upstream facing port (UFP / sink) o dual‑role port (DRP) que puede proveer y consumir datos y potencia. La lógica debe manejar control de configuración, detectar orientación de cable, enrutar señales USB 3.2 y DisplayPort, multiplexar tráfico USB 2.0, conmutar rutas de potencia y proveer control de carga, integridad de señal y protección contra transientes de voltaje.

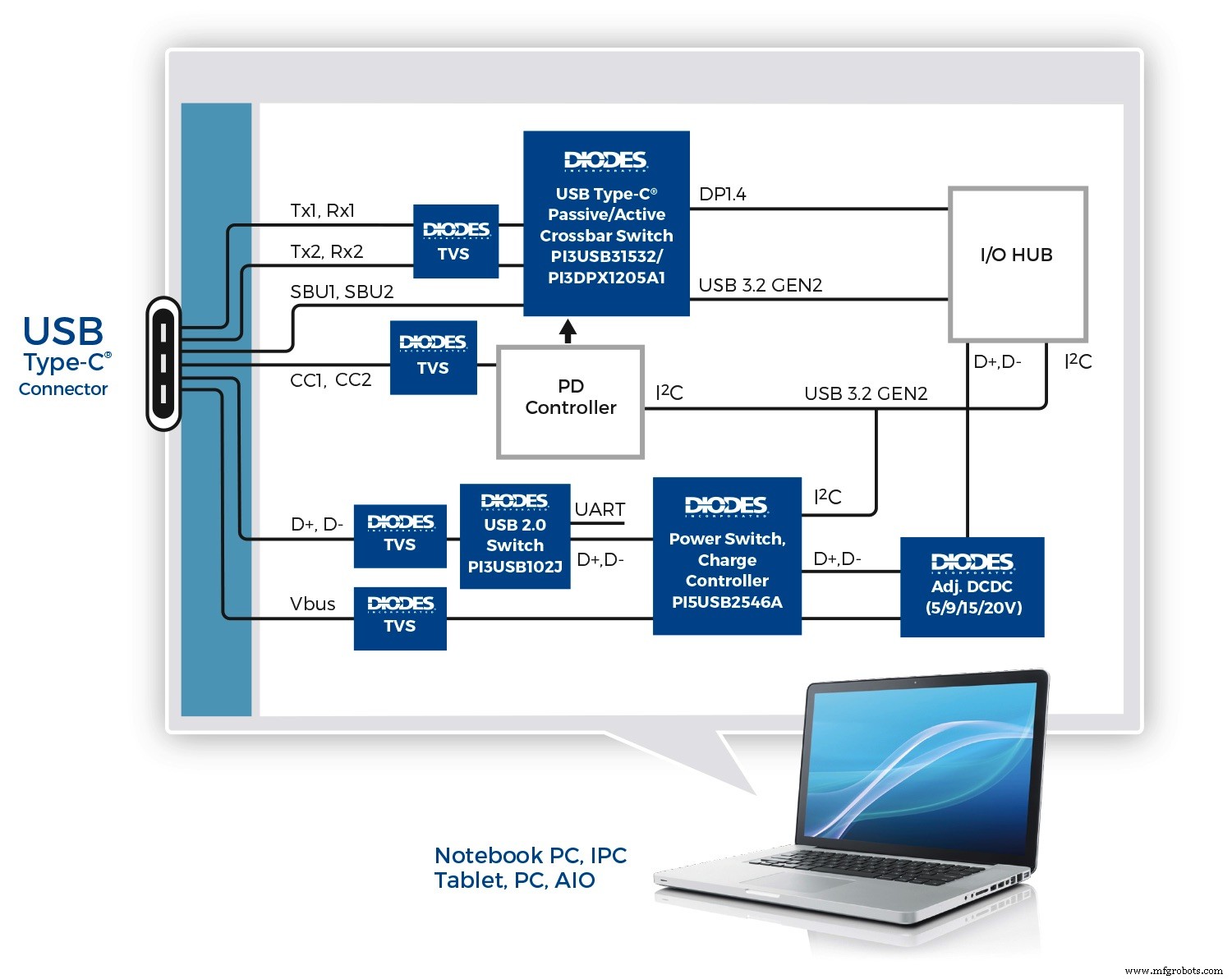

Un portátil o tablet típicamente integra una interfaz USB‑C completamente funcional que gestiona USB 3.2, datos multimedia y USB‑PD. La Figura 2 ilustra la circuitería requerida para tal diseño.

Interruptores de matriz bidireccionales, como el Diodes PI3USB31532, proveen una solución integrada que multiplexa USB 3.2 Gen 2 (10 Gbps) y hasta cuatro carriles DisplayPort 1.4, junto con canales auxiliares. Diseñado para baja pérdida de inserción y ancho de banda –3 dB de 8.3 GHz, el interruptor preserva fidelidad de señal a 10 Gbps. Para trazas más largas, un mux activo como el PI3DPX1205A1 de 6‑canales, 4‑carriles añade un ReDriver, ecualización lineal y salida flat‑gain, duplicando la integridad de señal sobre ReDrivers CMOS comparables.

USB‑PD es manejado por un controlador dedicado que habilita hasta 100 W sobre el conector USB‑C y permite modos alternativos como DisplayPort o Thunderbolt. Un dispositivo como el PI5USB2546A gestiona control de puerto de carga, un interruptor de potencia 2.4 A y conmutación USB 2.0 D+/D‑. Soporta la especificación USB Battery Charging 1.2, incluyendo modos CDP y DCP, haciéndolo adecuado para cargadores de pared, hosts y hubs.

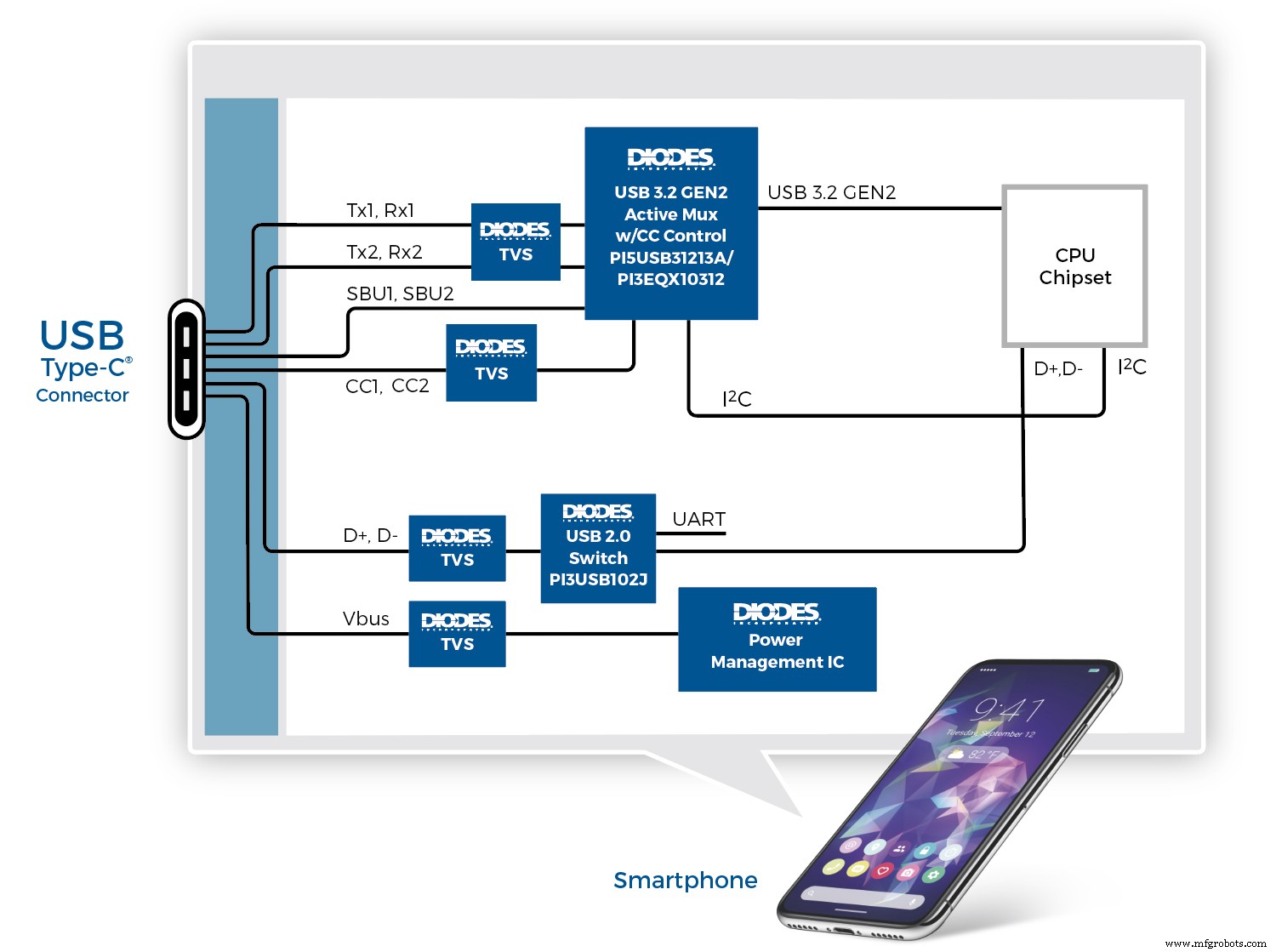

La Figura 3 muestra una implementación USB‑C grado smartphone usando el Diodes PI5USB31213A, que integra el controlador de canal de configuración USB‑C y multiplexación USB 3.2 Gen 2 (10 Gbps). Configura automáticamente modos host, dispositivo o DRP basado en voltaje de pin CC, detecta orientación de cable y negocia corrientes de carga. Alternativamente, el PI3EQX10312 ofrece las mismas funciones más un ReDriver para trazas más largas.

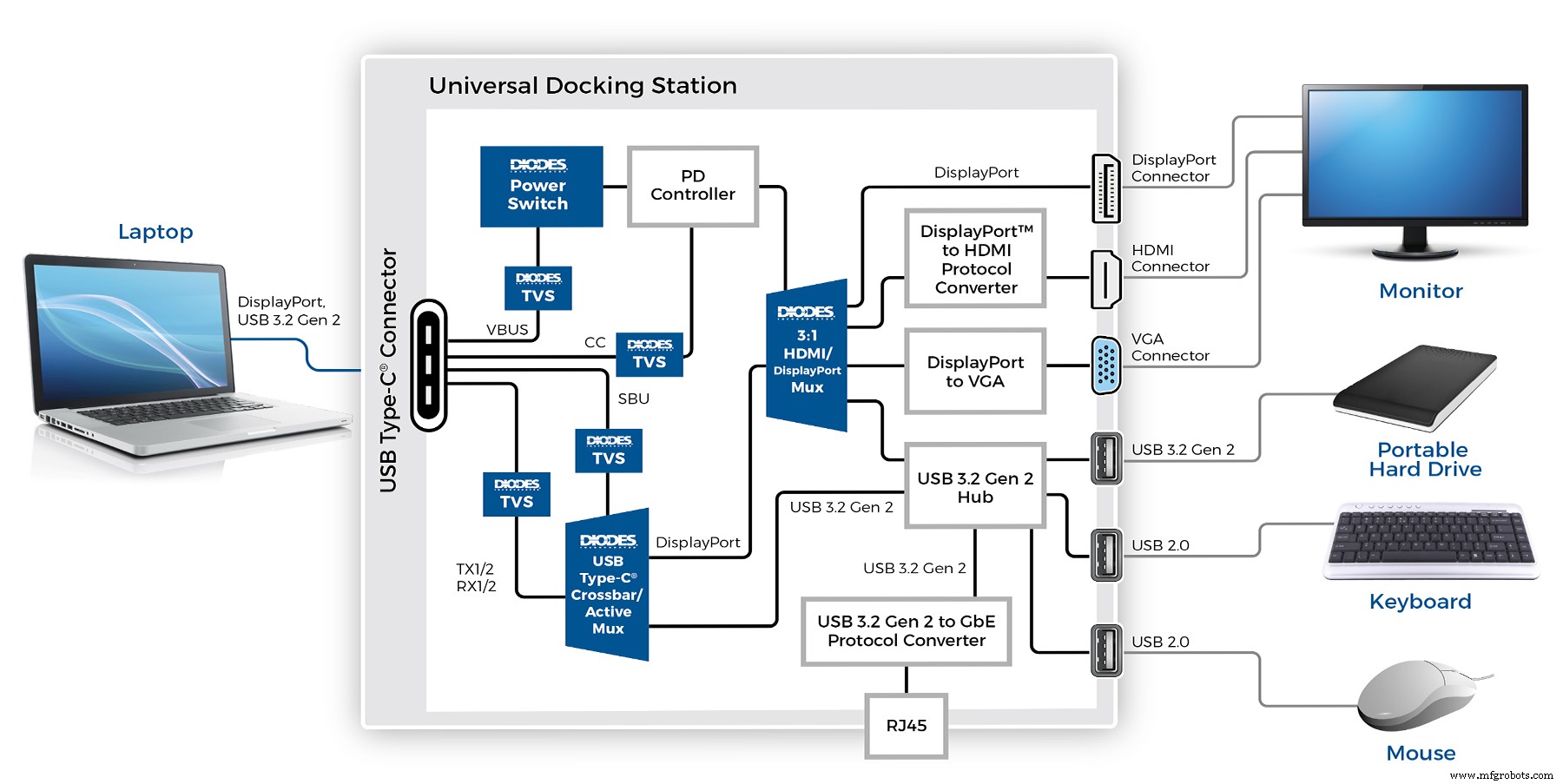

La Figura 4 muestra una estación de acoplamiento universal que se conecta a un host vía un único puerto USB‑C y provee DisplayPort, HDMI, VGA, múltiples salidas USB 3.2 y un puerto Gigabit Ethernet. Dispositivos como el PI3USB31532 o PI3DPX1205A1 manejan conmutación USB 3.2 y DisplayPort, mientras un interruptor de potencia provee hasta 100 W al host. La salida del interruptor DisplayPort (ej. PI3WVR31310A) alimenta directamente a un conector DP o a través de convertidores HDMI/VGA.

Conclusión

Los diseñadores enfrentan complejidad significativa al implementar USB‑C, pero los beneficios —hasta 100 W de entrega de potencia, tasas de datos 10 Gbps o 20 Gbps, y soporte multi‑protocolo— son convincentes. Soluciones integradas para conmutación de datos, gestión de potencia, control de carga y detección de orientación de cable simplifican el proceso de diseño, reducen espacio en placa, bajan costes BOM y agilizan certificación.
