Alarma de coche casera:los beneficios y cómo hacer el dispositivo

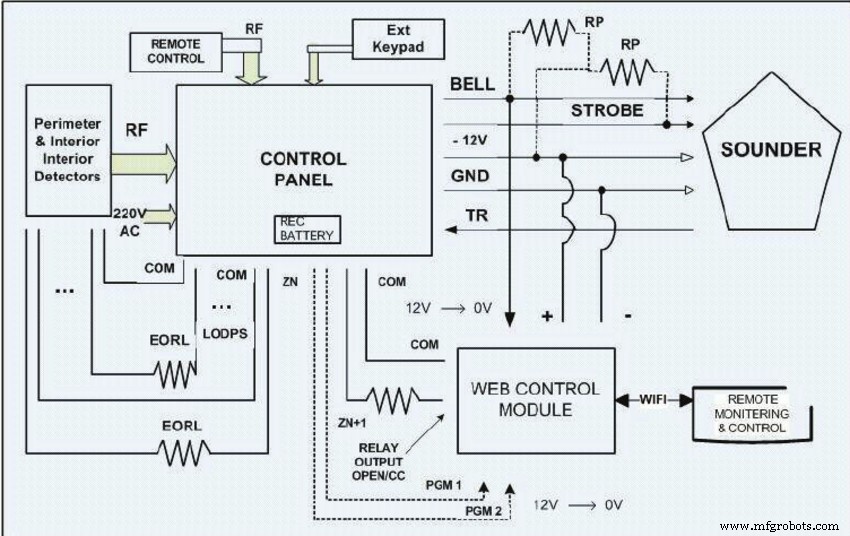

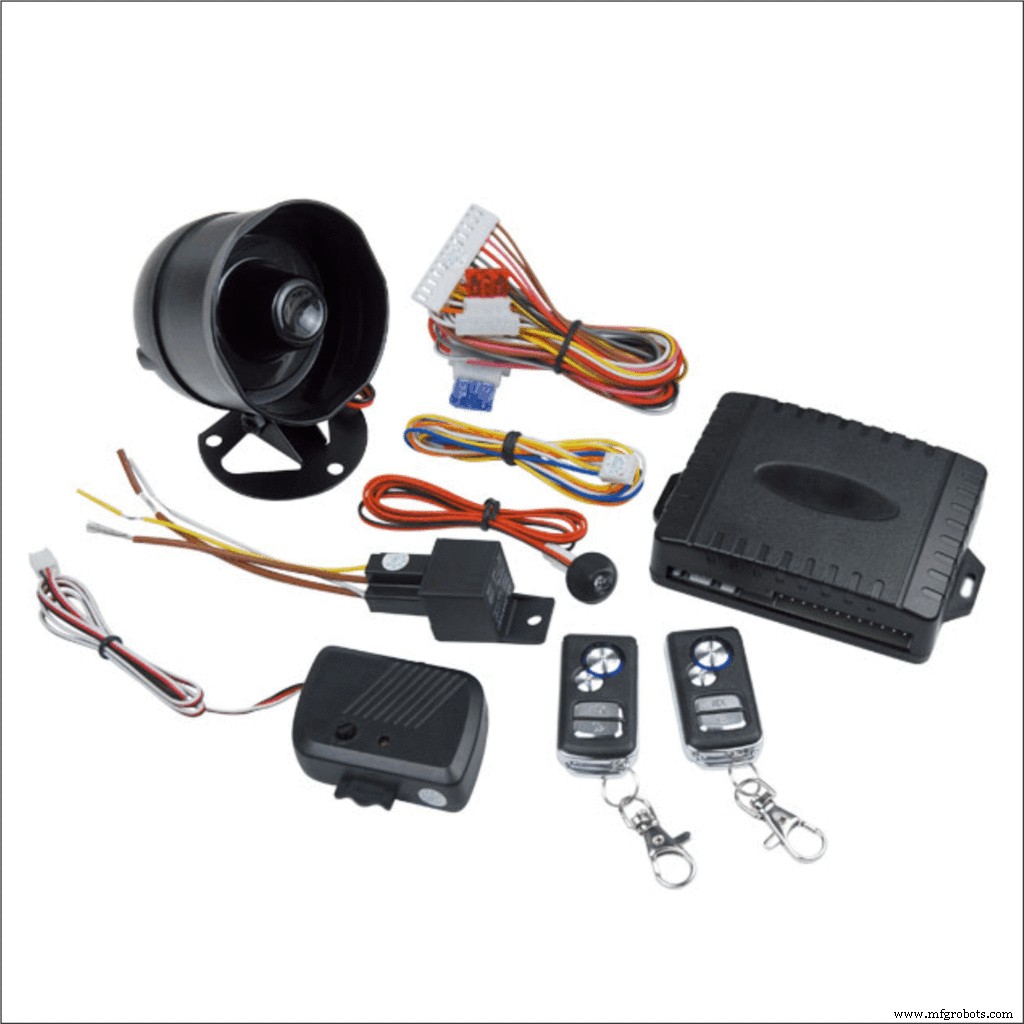

Alarma de coche

¿Sabía que solo en los Estados Unidos experimentó un aumento en la tasa nacional de robo de vehículos motorizados en los últimos 30 años? Este informe de Statista también reveló más de 240 casos por cada 100.000 habitantes. ¿Qué significa esto? Significa que su automóvil es un objetivo natural para los ladrones. Entonces, ¿cuál es el camino a seguir? Simple, puede obtener una alarma para automóvil, siempre que pueda ahorrar una buena cantidad de dinero. Pero si no te lo puedes permitir, lo mejor será crear una alarma de coche casera.

Este artículo le mostrará cómo crear una simple alarma de automóvil de bricolaje desde su hogar sin gastar mucho dinero. Además, compartiremos los beneficios de tener una alarma instalada en su automóvil.

Por qué es necesaria una alarma de coche

Las alarmas de coche vienen con sus inconvenientes. Pero sus beneficios superan a los inconvenientes.

Características de inmovilización

No todos los ladrones se perturban por el fuerte ruido del sistema de alarma durante un robo de automóvil. Pero hay otras formas de conseguir tales ladrones. Ahí es donde entran las alarmas con una función de sensor de movimiento inmovilizador:evita que un automóvil arranque cuando la alarma está activa.

Sin duda, esta función aumenta el nivel de seguridad de un automóvil dos veces más.

Costos de seguro reducidos

Es bastante caro reemplazar un auto robado. Y esa es la razón por la que numerosas pólizas de seguros de automóviles brindan incentivos para la prevención del robo.

Además, ya sea que agregue un sistema de posventa o que su automóvil venga con una alarma instalada de fábrica, le ahorrará costos. Es decir, puede obtener un descuento razonable en la tarifa de su póliza de seguro.

Opciones de inicio remoto

Una opción de inicio remoto es una característica conveniente. En verdad, el arrancador remoto de alarma antirrobo te ayuda a calentar tu auto sin salir de casa.

El arranque remoto también es útil cuando estaciona su automóvil lejos en un rango de 3000 pies. Con esta característica, puede encender su automóvil antes de acercarse a él.

Te ayuda a rastrear tu vehículo

Un intruso puede ignorar su alarma cuando suena y alejarse, si no hay una función de inmovilización. Pero se vuelve imposible ir muy lejos cuando la alarma tiene un dispositivo de rastreo. En tal escenario, el automóvil SOLO se moverá dentro de una cierta distancia y se detendrá en un rango máximo.

Algunas funciones de seguimiento avanzadas le permitirán usar su teléfono como control remoto para iniciar un "comando de eliminación". De esa manera, la policía puede encontrar fácilmente la ubicación de su automóvil gracias a su sistema de alarma activa para automóviles. En consecuencia, su automóvil se congelará cuando se detenga.

Alarma de coche casera– Alarma de coche de bricolaje

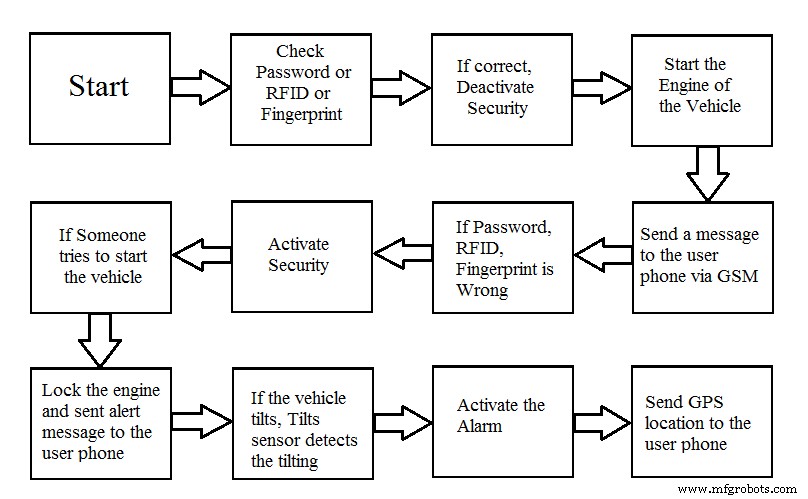

Diagrama de bloques de antirrobo de coche

Fuente:Researchgate ℅ Abu Tayab Noman

El Diseño

Una alarma de coche GSM le permite usar llamadas perdidas posteriores para bloquear y desbloquear su vehículo. Curiosamente, puede iniciar el indicador de alarma y detener el motor de su automóvil. De esa manera, no incurrirá en costos.

Es decir, puede desbloquear su automóvil con un timbre continuo (en el teléfono del propietario). Y haga una confirmación de bloqueo rechazando llamadas. Además, puede asignar muchos números al teléfono celular del sistema. De esa manera, el teléfono celular responderá y podrá operarlo de manera eficiente a través de los números.

Cuando hay una intrusión o un allanamiento, el teléfono celular enviará una llamada al teléfono celular del propietario como advertencia. Y lo hará revirtiendo una llamada. Además, si olvida cerrar con llave su automóvil, no hay problema porque la alarma tiene un sistema de bloqueo automático incorporado.

Dicho esto, deberá instalar una tarjeta SIM prepaga en el módulo de teléfono adjunto. Además, es crucial tener en cuenta que este sistema solo puede funcionar si su automóvil no tiene un sistema de seguridad.

El circuito de activación

Circuito de disparo automático

Componentes necesarios

• Diodo:1N4007
• R23 – 10K
• C16:0,1/100 V PPC
• T6 – BC557
• R21:220 ohmios
• Relé:12 V/400 ohmios
• R19 – 22K
• T4/T5 – BC547
• C15:47 uF/25 V
• R18:100 ohmios
• C14:2,2 uF PPC
• R20-4K7
• L1:40 mH, bobina de zumbador (también puede obtenerlo de cualquier zumbador piezoeléctrico estándar)
• R22 – 1K

N.B.:las resistencias son de 1/4 watt 5% CFR (a menos que indiquemos lo contrario).

En el circuito, verá dos pequeños circuitos de transistores. Ambos circuitos ayudan a crear el "bip uno" principal. Y sale por la toma de auriculares del móvil.

Mientras lo hace, puede notar fallas no deseadas junto con el tono de llamada. Por lo tanto, es crucial evitar que las fuertes perturbaciones de RF entren en el circuito de control principal. Y es porque las perturbaciones pueden distorsionar todo el circuito y generar resultados extraños.

Dicho esto, puede incluir L1, R18 y C16 para corregir las perturbaciones. Además, la señal amplificada energiza el circuito moviéndose hacia el relé, mientras el tono continúe.

Además, puede cablear el voltaje de suministro a través de los contactos N/O del relé. En consecuencia, el circuito de control flip/flop principal recibirá una señal lógica alta cuando el circuito funcione.

La idea de usar un relé es garantizar que pueda operar el circuito de activación solo con un pulso particular (tono de llamada real). Es decir, la perturbación perdida de la celda no activará el circuito, si puede romper la defensa de L1, R18 y C16.

Alarma de coche casera– El circuito de control principal

Este circuito ayuda a generar una respuesta lógica alta o baja, según la señal de entrada que recibe. Además, puede usar este circuito para el cierre centralizado de su automóvil y el sistema de encendido (activación y desactivación).

Componente necesario

• R8-22E(2W)
• Zener:4,7 V/400 mW
• C6/C7/C8:33 uF/25 V
• R1/R7 – 1M
• C1:100 uF/25 V
• R2 – 10K
• C9:0,1 PPC
• R3 – 39K
• Diodos:1N4148
• R4/R5 – 2M2
• C3/C4/C5:0,22 PPC
• T1-BC547
• IC1, IC2 – 4093
• R6 – 10K
• C2:10 uF/25 V

La capacidad de bloqueo automático

Cuando el sistema se bloquea, N2 tiende a ser alto. Cuando N2 tiene una salida baja, inicia el N4 para contar. Y el bloqueo automático consta de N4 y N5. Por lo tanto, si alguno de ellos está deshabilitado, el bloqueo automático no funcionará.

En consecuencia, la producción de N5 aumentará durante un cierto período, según los valores de R1 y C1. Y generará un pulso de disparo en la entrada N1. Luego, volverá a su posición de bloqueo. Entonces, eso significa que su circuito solo puede permanecer desbloqueado durante un cierto período.

Circuito de control central y de encendido

Componentes necesarios

• RL1/RL2:12 V/100 ohmios/10 A
• R24 – 15K
• T8 – D1351
• DPDT
• C18/C17:470 uF/25 V
• D14-1N4007
• T7 – BC547

El circuito del controlador de relé consta de T8, R24 y T7. Entonces, cuando el circuito recibe un pulso del circuito, T7 y T8 crean y rompen el relé de encendido.

Dicho esto, el grupo de relevos en las plataformas de cierre centralizado a T1. Por lo tanto, la operación de cierre centralizado se encargará de desbloquear y bloquear la puerta. Y lo hace para una ejecución simultánea con el sistema de encendido.

Alarma de coche casera– Función de devolución de llamada

Componentes necesarios

• Relés:12 V/400 ohmios
• R9 – 10K
• IC3-4069
• R17 – 1k
• R10 – 2M2
• CI 2 (N6, N7, N8) – 4093
• R11:330 000
• T2/T3 – BC547
• R12-4K7
• D8/D11/D12 – 1N4007
• R13 – 39K
• D9/D10 – 1N4148
• R14 – 1M
• C13:47 uF/25 V
• R15 – 1K
• C11 – 0.001uFDISC
• R16-330E
• C10/C12:100 uF/25 V

Haga una conexión externa con la bobina del relé fuera del interruptor de la puerta de su automóvil. Entonces, si su puerta permanece abierta en una posición bloqueada, el circuito lo reconocerá como una intrusión. Por lo tanto, activará el relé e iniciará el monoestable (N6 y N7).

En consecuencia, la salida de N7 se reducirá. Y esta acción restablecerá el pin 12 IC 4060. Como resultado, IC 4060 comenzará a contar. Luego, el pin dos del IC aumentará durante unos segundos y se cerrará solo. Entonces, cuando el teléfono celular llame, significará que el dueño de un robo.

Después de unos 90 minutos, el monoestable se descargará. Antes de que esto suceda, el circuito permanecerá intacto. Es decir, no responderá a las llamadas perdidas en el celular del propietario.

Alarma de coche casera– Función de rechazo de llamadas

Existe un pulso cuando el sistema se bloquea a través de llamadas perdidas del teléfono celular del propietario. Y el pulso se moverá a la base del transistor del controlador, que ejecuta un relé brevemente.

Luego, el teléfono del propietario rechazará la llamada recibida porque el botón de cancelación tiene los contactos del relé conectados. En consecuencia, el móvil del propietario recibirá una notificación de "Número ocupado", lo que indica que el coche está cerrado con llave.

Alarma de coche casera:cómo cablear internamente la celda del módem

Retire la cubierta exterior y la malla metálica interior que protege los teclados. Despegue la etiqueta del teclado para exponer los teclados. Luego, fije los cables pegando los extremos de la tira al teclado. Asegure el cableado con el marco de malla metálica y la etiqueta del teclado.

Mientras lo hace, asegúrese de que sus cables tengan el extremo pelado para mejorar el contacto con los teclados. Luego colocar la malla metálica para terminar el montaje del módem.

En cuanto a la sección de carga, conecte el módem a una resistencia limitadora de corriente y regulador IC 7805. En consecuencia, cargará la batería poco a poco. Después de eso, coloque la tarjeta SIM de prepago en el módem. Luego, enciéndalo (cortocircuite el botón de cancelar). A continuación, guarde el número en la unidad que operará y llame a través del módem. Puede hacer esto acortando el botón de llamada tres veces.

Conecte el circuito a una buena CC regulada de 12 V para probar la configuración. En este punto, deberías ver el módem cargándose.

Redondeando hacia arriba

Una alarma de automóvil juega un papel crucial en la seguridad de nuestros automóviles, ya que es un objetivo natural para los ladrones. Y no necesitas romper el banco para comprar uno. Es por eso que compartimos los esquemas y los componentes que puede usar para crear una opción más económica que funcione:la alarma casera para automóviles.

Dicho esto, ¿qué opinas del proyecto? ¿Necesita ayuda para obtener los componentes correctos para ensamblar el suyo? No dude en comunicarse con nosotros.
