Circuito de corte de bajo voltaje:el principio de funcionamiento y cómo fabricar uno

Baterías recargables infladas debido a una sobrecarga

Fuente:Wikiwand

Si puede cuidar y usar sus baterías recargables correctamente, pueden durar al menos dos años. Por lo tanto, cuidar sus baterías recargables significa evitar cargar su dispositivo en modo rápido. O mejor aún, procurando que las baterías no se descarguen por completo. Pero si elige dejar que la batería se descargue por completo con regularidad, pasará mucho tiempo antes de que se quede sin energía de forma permanente. Por lo tanto, el mejor enfoque es recargar la batería cuando sea necesario. ¿Cómo? Es simple. Todo lo que necesita hacer es usar un circuito de corte de bajo voltaje. El dispositivo es eficaz para retirar la batería de la carga. Y también mide el voltaje de la batería automáticamente.

Curiosamente, discutiremos extensamente cómo puede crear uno, las aplicaciones y más.

Entonces, si estás listo, ¡comencemos!

¿Qué es un corte de bajo voltaje?

Un corte de bajo voltaje es un dispositivo que usa su circuito para apagar la carga que se conecta a una batería automáticamente. En consecuencia, esto ayuda a garantizar la longevidad de la batería.

La Teoría del Corte de Baja Tensión

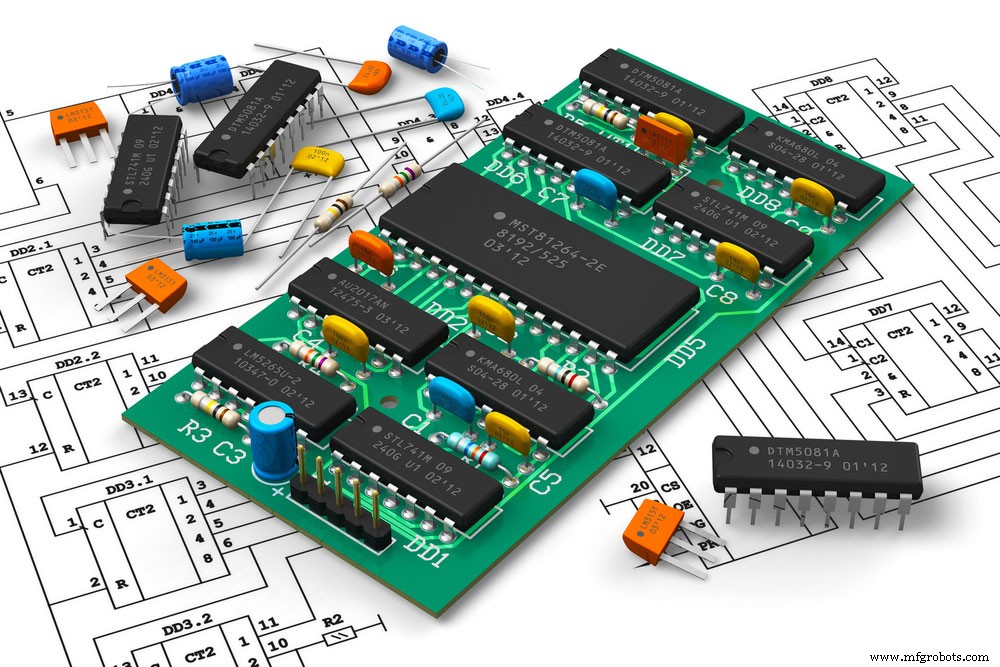

placa de circuito digital

Un transistor MOSFET se hace pasar por el corazón del corte de bajo voltaje. Y el transistor funciona como un interruptor en la línea positiva del circuito externo.

Entonces, al aplicar un corte de bajo voltaje para un circuito, estará permitiendo una conexión a tierra negativa común entre la carga y la batería de su dispositivo. En consecuencia, es útil para una amplia gama de aplicaciones, como circuitos eléctricos de CA, etc.

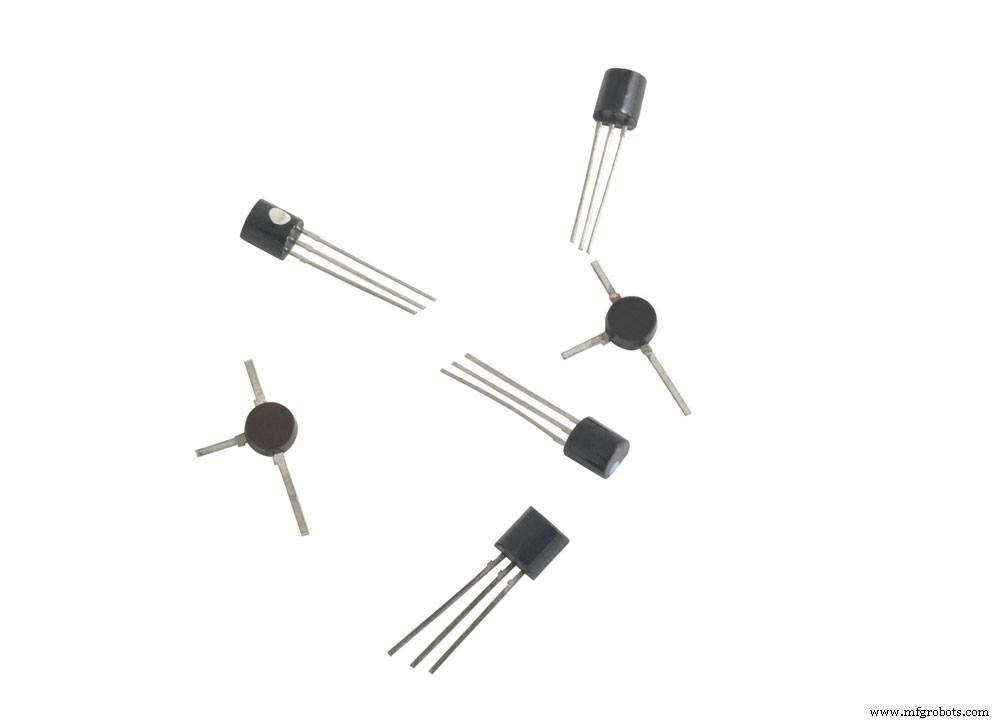

Transistores

Pero si prefiere una conmutación de corte alto, asegúrese de usar un voltaje de suministro que sea menor que el voltaje de accionamiento de la compuerta producido. Y puede obtener esto usando un circuito triplicador de voltaje. Un excelente ejemplo de esto es el Op-Amp. Como resultado, su dispositivo creará ondas cuadradas de aproximadamente 5Khz.

Pero eso no es todo.

Además, puede alimentar el voltaje más triple en el circuito de escalera del condensador/diodo. Luego, la señal ayuda a activar el MOSFET. Como resultado, aumentará el voltaje tres veces el voltaje máximo de corte de la onda cuadrada.

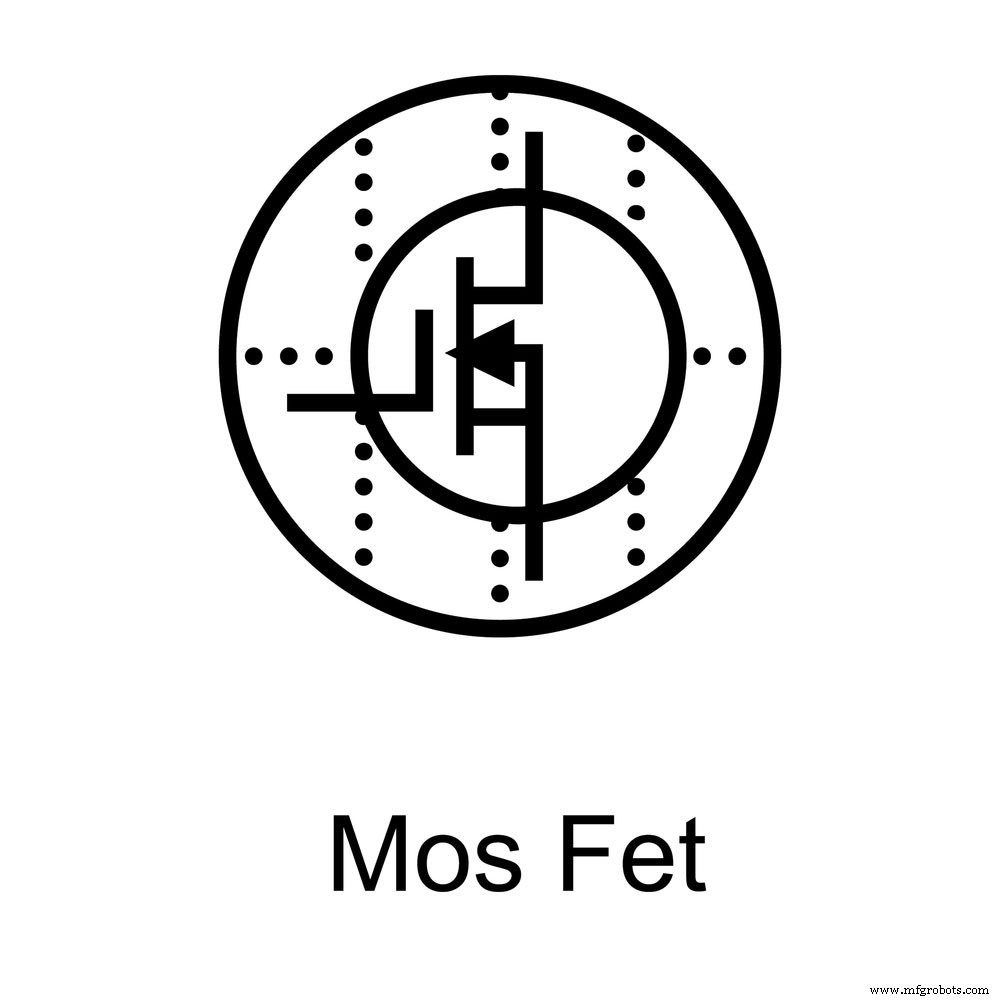

Símbolo Mosfet

Entonces, cuando se apaga el voltaje de corte bajo, una de las resistencias descarga el circuito de carga eléctrica de la compuerta. Posteriormente, el MOSFET se apaga.

Tres Comparadores de Tensión de un Circuito de Corte de Baja Tensión

El circuito de corte de bajo voltaje tiene un comparador de voltaje que consta de:

Un circuito de control de voltaje de la batería

Fuente:Flickr

El circuito de corte de bajo voltaje viene con un potenciómetro como divisor de voltaje. Esta acción ayuda a proteger su dispositivo de batería contra daños. Y es responsable de crear un cierto punto donde se apaga el bajo voltaje.

Dicho esto, el amplificador operacional, ubicado en el circuito de corte de bajo voltaje, también juega un papel vital. Da una salida positiva cuando el voltaje de la batería estándar está por encima del umbral. De esa forma, puede evitar sobrecargar la batería del dispositivo.

Por lo tanto, la energía de la batería de salida positiva crea un nivel de polarización a través del divisor de voltaje. Como resultado, el oscilador del amplificador operacional funciona con un voltaje mínimo y reduce el cargador de batería.

La etapa de operación

La salida del amplificador operacional generalmente se mueve a cero una vez que el voltaje de la batería cae por debajo de cierto punto. Como resultado, el oscilador se apagará. Además, el MOSFET y el triplicador de voltaje se apagarán. Luego, la resistencia circula algo de histéresis. Y esto ayuda a evitar la oscilación del comparador cerca del voltaje de corte.

El diodo no se deja de lado, ya que ayuda a apagar el circuito cuando se apaga el MOSFET. Pero, cuando comienza el curso, el condensador se comporta como un breve cortocircuito. Por lo tanto, arrastra la línea Vcc del amplificador operacional al voltaje del controlador de la batería. Como resultado, todo el circuito se enciende hasta que se enciende el MOSFET. Luego, la corriente operativa directa pasa a través del MOSFET y el diodo.

¿Qué sucede cuando se apaga el interruptor de corte de bajo voltaje?

Cuando esto sucede, el comparador se apaga con fuerza. Y ocurre al poner en cortocircuito el pin 3 a tierra. Como resultado, el MOSFET se apaga. Cuando el potenciómetro se establece en Vcc, la resistencia evita que el interruptor cortocircuite el Vcc directamente a la tierra común de medida. Además, el capacitor se descarga a través de la resistencia limitadora de corriente y la otra mitad del botón.

Además, la descarga del capacitor ayuda a que el circuito se inicie la próxima vez que se encienda el interruptor. Por lo tanto, el diodo protege al MOSFET contra los picos dañinos que produce una carga de batería inductiva o un motor.

Si su carga no está constantemente por debajo de unos pocos amperios, puede usar una grasa termoconductora y un disipador de calor en su MOSFET. Además, puede usar botones pulsadores momentáneos sobre el interruptor DPDT si prefiere controles de encendido y apagado separados.

Entonces, el botón de "apagado" se conectará entre la tierra y el amplificador operacional. Por otro lado, el botón de "encendido" hará clic entre el cátodo D6 y el drenaje Q1. Además, es fundamental tener en cuenta que no puede utilizar los circuitos eléctricos de CC, el condensador (C11) y la resistencia (R8) con botones pulsadores.

Cómo construir un circuito de corte de bajo voltaje

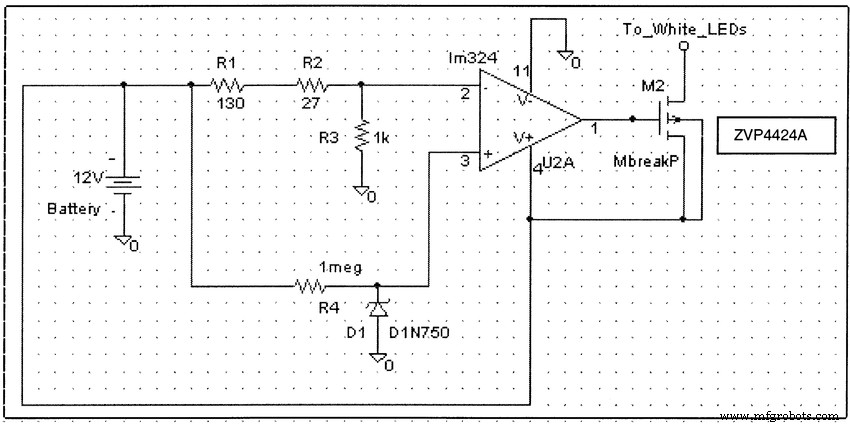

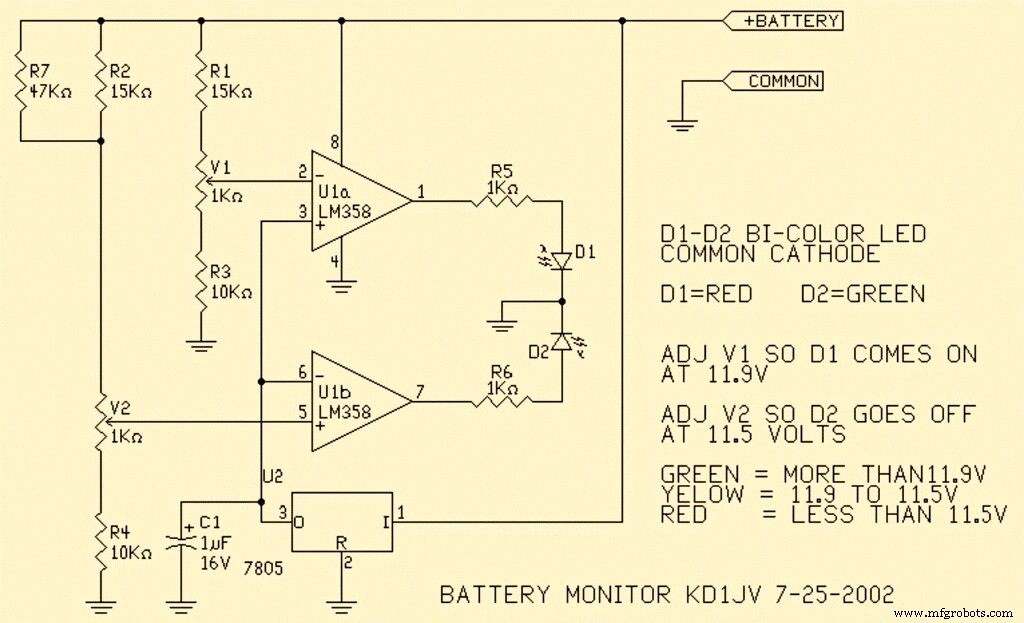

Diagrama del circuito de corte de bajo voltaje

Fuente:Portal de investigación ℅ Ravi Ramachandran

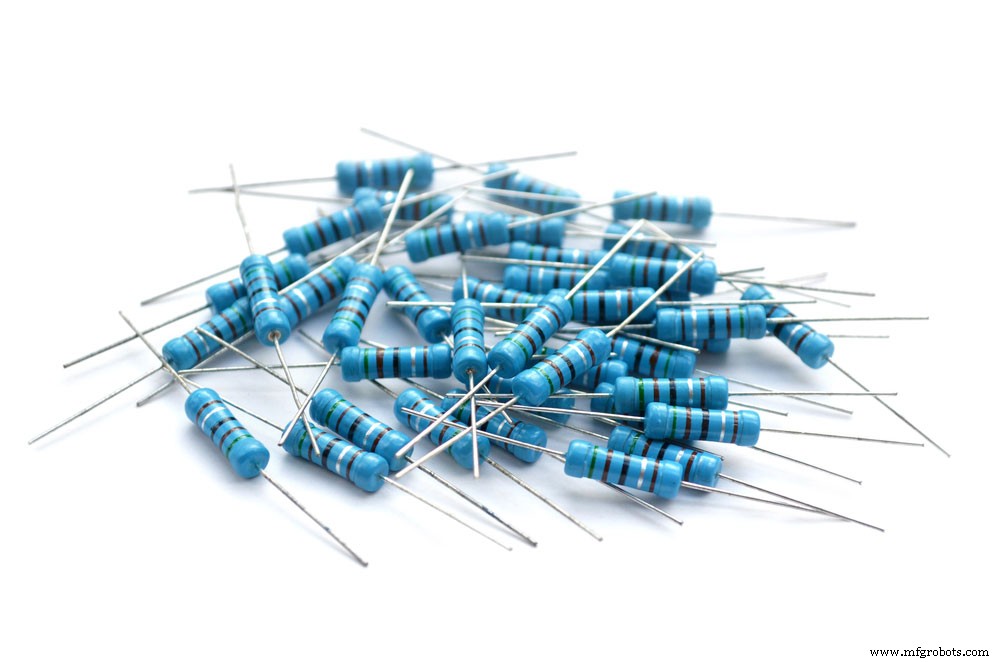

Los componentes que necesita para construir el circuito de corte de bajo voltaje son:

Es vital tener en cuenta que todas las resistencias son de 1/4 de vatio.

Pasos

  1. Consulte el diagrama del circuito. Luego, comience su cableado punto a punto en su placa de circuito.
  2. Obtenga su cable desnudo delgado y cúbralo con aislamiento de teflón. La idea detrás del uso del aislamiento de teflón es que no se derrita rápidamente, incluso con abuso.
  3. Use sus cables gruesos para la parte de su circuito que transportará corriente.
  4. Agregue sus conectores a la configuración. Entonces, puedes usarlo como un interruptor. Pero, si su batería cae por debajo de un valor específico, el circuito se apagará.
  5. Cuando la batería se vuelve a cargar por completo, puede apagar y volver a encender el circuito.

Dicho esto, es crucial tener en cuenta que este circuito de corte de bajo voltaje funciona perfectamente con una batería de celda de gel y una luz trasera de automóvil de 12 V.

Puntos importantes a tener en cuenta

  1. Conecte la bombilla al terminal de salida de carga. Y conecte la fuente de alimentación al terminal de entrada de la batería.
  2. Asegúrese de que su potenciómetro se establezca en el punto medio. Además, su voltaje variable debe suministrar 13 voltios.
  3. Si la luz no se enciende cuando enciende el circuito, mueva el potenciómetro hacia el suelo. Luego, apague el circuito y vuelva a encenderlo. Puede repetir el proceso hasta que suceda.

Aplicación del Circuito de Corte de Baja Tensión

Puede utilizar el circuito de corte de bajo voltaje en las siguientes aplicaciones:

Conclusión

Sus baterías de NiCd y plomo-ácido pueden durar un tiempo siempre y cuando las opere dentro de los voltajes de descarga y carga ideales.

Además, ayudaría si tuviera un circuito de corte de bajo voltaje para evitar una descarga extrema de la batería. Y un circuito controlador de carga le permite evitar una sobrecarga de la batería. Por lo tanto, una combinación de ambos cursos garantizará que su batería funcione en un rango adecuado.

¿Ha utilizado el LDV antes? ¿O necesita ayuda para obtener el mejor para su proyecto? No dude en ponerse en contacto con nosotros.
