Circuito Taser:el mejor dispositivo de autoprotección y cómo construir uno

Peligroso y letal, el circuito de una pistola paralizante almacena voltaje que, cuando golpea a un objetivo, causa un dolor intenso. Debido a ese efecto, estos proporcionan pistolas paralizantes y otras aplicaciones de dispositivos como una forma de hacer cumplir las medidas de seguridad. Y manejar este circuito Taser suena bastante arriesgado sin estar informado de las posibles consecuencias. Después de todo, no querrás sentir el impacto de la descarga eléctrica.

La complejidad puede parecer abrumadora. En WellPCB, elaboramos una guía detallada. Después de leer, obtendrá un conocimiento considerable de este circuito. ¡Así que echemos un vistazo!

1. ¿Qué es un circuito Taser?

Un circuito Taser produce un voltaje de CA alto y una corriente baja debido a la alta impedancia. La carga contiene mucha presión pero carece de intensidad. Implementados en pistolas paralizantes, estos tipos de circuitos distribuyen un ciclo de electricidad a un objetivo previsto. En efecto, hace que el atacante quede temporalmente paralizado o aturdido al contacto mientras lo somete a un dolor considerable.

2. Tipo de circuito Taser

Existen tres tipos de circuitos Taser, multiplicador, chispa y tiristor. Un taser multiplicador, que toma corriente continua, consta de capacitores de alto voltaje, diodos y un transformador. En general, los capacitores generan mucho ruido en la Taser.

Un taser de chispa, la opción más asequible pero ineficaz, funciona a través de una chispa. También contiene un convertidor de transistores que carga la batería.

Por último, el tiristor contiene un condensador de 250-500 V. También contiene un divisor de resistencia y un disco que proporciona funcionalidad para el circuito Taser.

3. ¿Cómo funciona un circuito Taser?

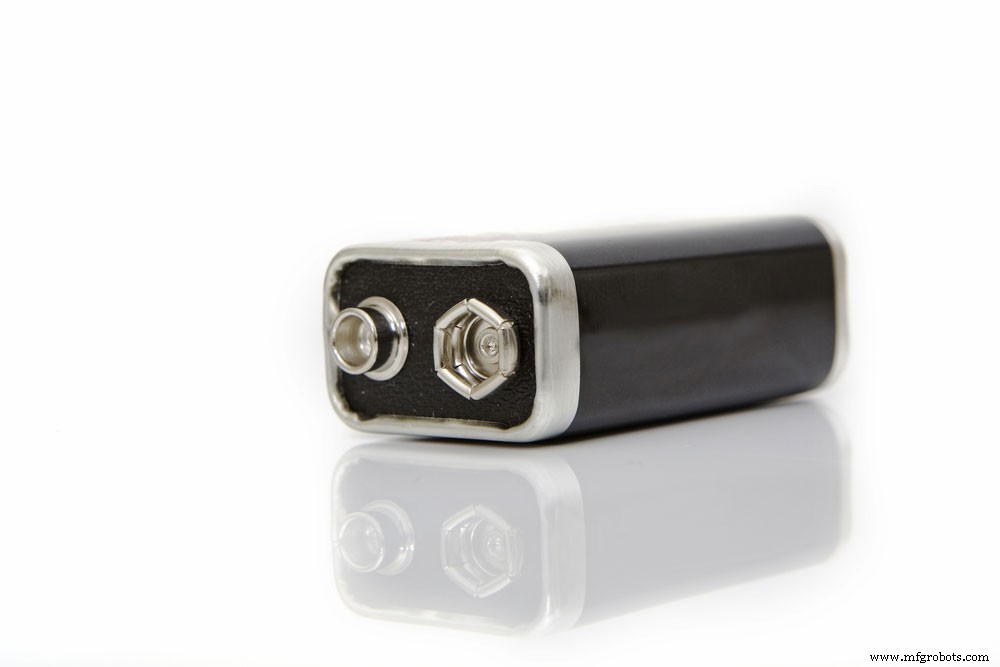

(Una batería de 9 V alimenta el circuito Taser)

El circuito se basa en una batería de 9 V para suministrar energía a cada componente eléctrico, incluidos varios transformadores, un oscilador y un condensador. Se produce un proceso de conversión de dos etapas, lo que permite que funcione el circuito. Primero, el transformador elevador aumenta el voltaje de entrada de kV de la batería. A su vez, esto proporciona energía al oscilador, que genera formas de onda de CA esporádicas. A partir de ahí, esa corriente carga el condensador. Otro transformador recibe energía después de que ocurre un aumento de voltaje de la batería de 10-50kV a una tasa de 5-40Hz. Después de que esto suceda, la electricidad almacenada se envía a las dos placas de metal conductor.

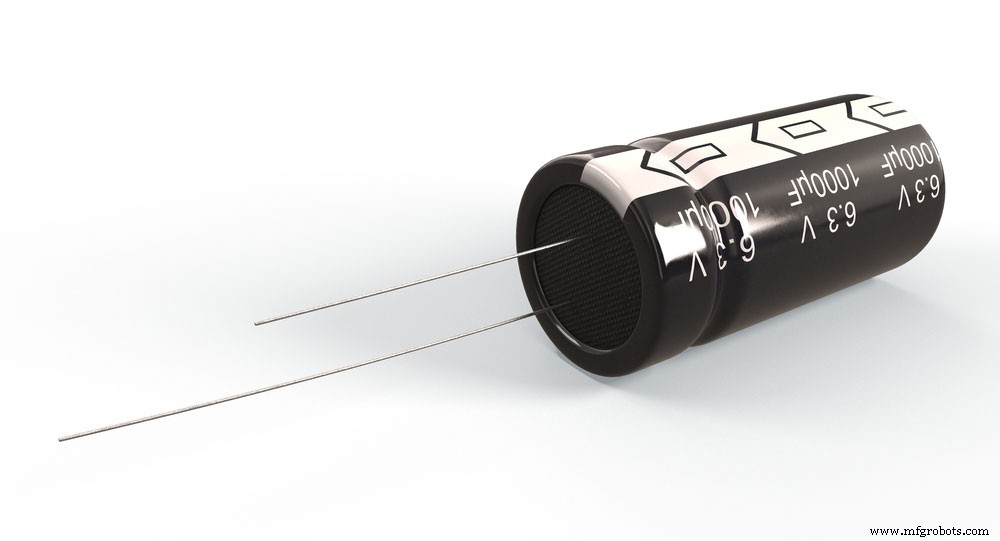

(La corriente carga el capacitor antes de que se transmita al extremo receptor del circuito)

Las dos placas de metal conductor, situadas a la salida del circuito, contienen un espacio intermedio. Debido a su posicionamiento específico, las placas soportan un alto voltaje. Cuando presiona la pistola paralizante contra un objetivo, los pulsos eléctricos saltan de una placa a la otra. Como resultado, la electricidad fluye directamente al sistema nervioso del cuerpo humano, debilitando los músculos. Sin embargo, un voltaje de 3 mA no causará daños.

Los circuitos Taser admiten dos configuraciones:modo de sonda y modo de aturdimiento. Mientras que el modo de aturdimiento de conducción detiene al objetivo, el modo de sonda dispara dos sondas a un sujeto. Ambos métodos pasan electricidad al objetivo.

(Una pistola paralizante con modo de sonda)

4. Cómo desarrollar un circuito Taser

En esta guía, explicamos cómo construir un circuito de pistola paralizante de bricolaje.

Selección de Componentes

Para este circuito, describimos las especificaciones del transformador y la batería. Además, cubrimos el proceso de construcción del transformador y la vía de chispas.

Especificaciones del transformador

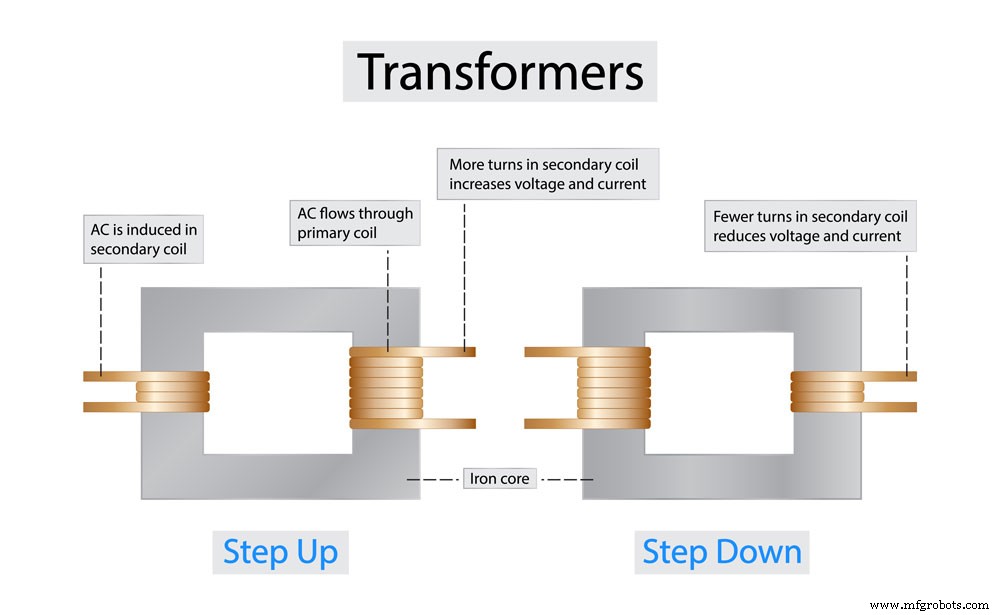

(Un transformador para el circuito)

La columna central del transformador con núcleo EE, con un espacio de aire de 0,5 mm, contiene un 20-25 mm ² sección transversal. Las configuraciones de ambas polaridades también difieren. Este transformador contiene 2×12 vueltas de cable con un diámetro de 0,4 mm en la polaridad primaria. Mientras tanto, la polaridad secundaria consta de 700 vueltas de cable a 0,1 mm.

Al enrollar la polaridad secundaria en varias capas aisladas, se evita que el esmalte del cable se rompa debido a la exposición al voltaje.

Especificaciones de la batería

Por lo general, seis celdas de 1,5 V o siete celdas de 1,2 V proporcionan energía a una pistola Taser. Idealmente, las celdas de polímero de litio, de iones de litio o dos deben conectarse en serie. Además, este dispositivo podría generar 1,5 amperios cuando se enciende.

Cuando el dispositivo se enciende, puede generar una corriente de 1,5 A, lo que puede hacer que las baterías tradicionales funcionen mal y se agoten con bastante rapidez.

Transformador

Para construir un transformador, necesitará los siguientes componentes:

• Cable de cobre de 0,20 mm o 0,125 mm
• Varilla de ferrita
• Hojas de PEBD de 0,25 mm

Primero, aplique un revestimiento de LDPE en la varilla de ferrita. Luego, configure el devanado a 200-250 en el IDPE. Puede configurar más bobinado si la varilla de ferrita mide más de 1 '. También deberá aplicar otro revestimiento de LDPE y establecer otro devanado de 200-250. Si lo hace, conduce a 5-6 niveles, equivalente a 1000-1400 turnos. Además, tenga cuidado al seguir estos pasos para evitar daños en el proceso. El transformador también devuelve un voltaje de retroalimentación al devanado.

A continuación, repita el proceso de aislamiento y configure el devanado principal a 15-20 vueltas con 1 mm de cable. Demasiado bobinado genera una corriente más débil y un pico secundario T2 reducido. Además de eso, sugerimos implementar capacitores MKP porque contienen muy poca ESR y ESL.

Espacio de chispa

El espacio de chispa, que se comporta como un regulador de voltaje, contiene dos cables cruzados con un espacio de 1 mm. Se electrifica cuando el voltaje de salida puede ionizar el aire entre los cables. Colocarlo dentro de una pequeña caja de plástico con aceite mineral orgánico evita que se formen burbujas. Por lo tanto, implementar este enfoque evita que surjan problemas.

Diagrama de circuito y diseño de circuito

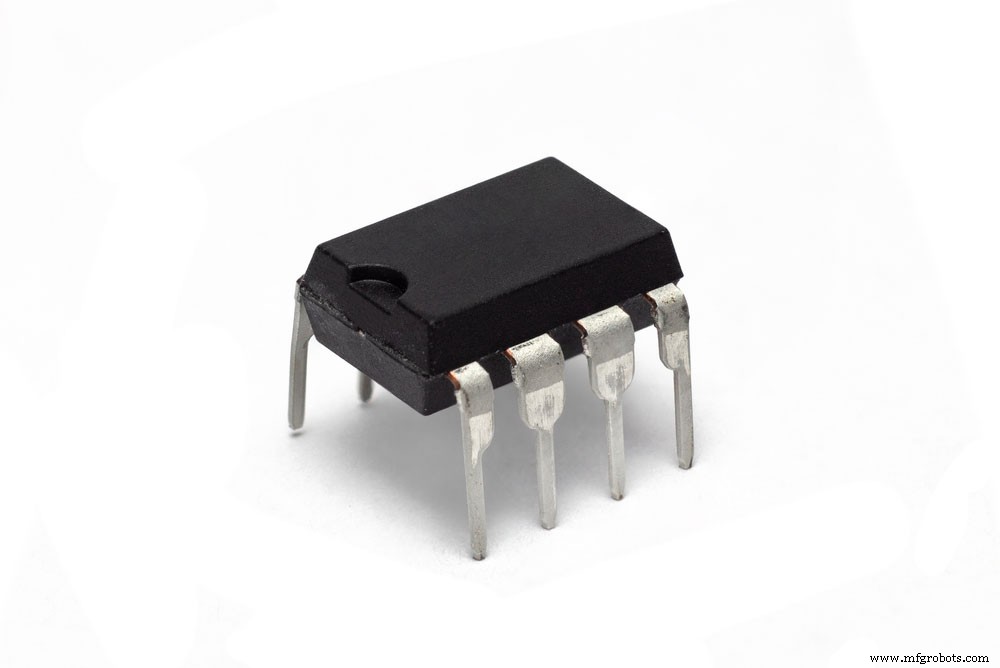

(Un temporizador 555 IC)

En general, el circuito utiliza un temporizador 555 IC, que se conecta en un modo astable. Genera formas de onda rectangulares con ciclo de trabajo y frecuencia variable. Mientras tanto, un MOSFET IRF840 obtiene la señal. También puede integrar un transistor bipolar en lugar del MOSFET. Si decide implementar este método, coloque una resistencia de 100 ohmios entre la base del transistor y el temporizador 555 IC.

Un BJT BU406 funciona bien, pero un BJT más pequeño también puede funcionar. Debe manejar continuamente 2A de potencia. Un amortiguador de refuerzo inductivo parece poco práctico porque el circuito funciona con una corriente eléctrica más débil. Además, el dispositivo funciona con una batería, lo que significa que la energía no puede distribuirse a través de una resistencia.
Un amortiguador también reducirá el número de niveles de disparo en el circuito. Asegúrese de incorporar un interruptor de botón, ya que en última instancia puede servir como protección.

Cálculo y pedido de muestras en línea

(Los servicios en línea ofrecen un proceso de fabricación de PCB)

EasyEDA proporciona servicios de placa de circuito en línea fáciles de diseñar para sus necesidades. Cuando termine el diseño de la PCB, seleccione el archivo de fabricación de PCB en el menú de archivos. A continuación, se cargará una página de pedido de PCB, que le proporcionará los archivos Gerber de PCB descargables. Luego puede entregar los archivos al fabricante de PCB de su elección. WellPCB ofrece una amplia gama de opciones. Por ejemplo, puede elegir la cantidad de placas de circuito que desea ordenar y la cantidad de capas necesarias. Además, presenta opciones como el peso del cobre, el color de la PCB y el grosor de la PCB.

Cuando termine de hacer sus selecciones, continúe con el enlace Agregar al carrito. Desde aquí, puede finalizar su pedido, que llega unos días después de enviar el pedido.

Prueba

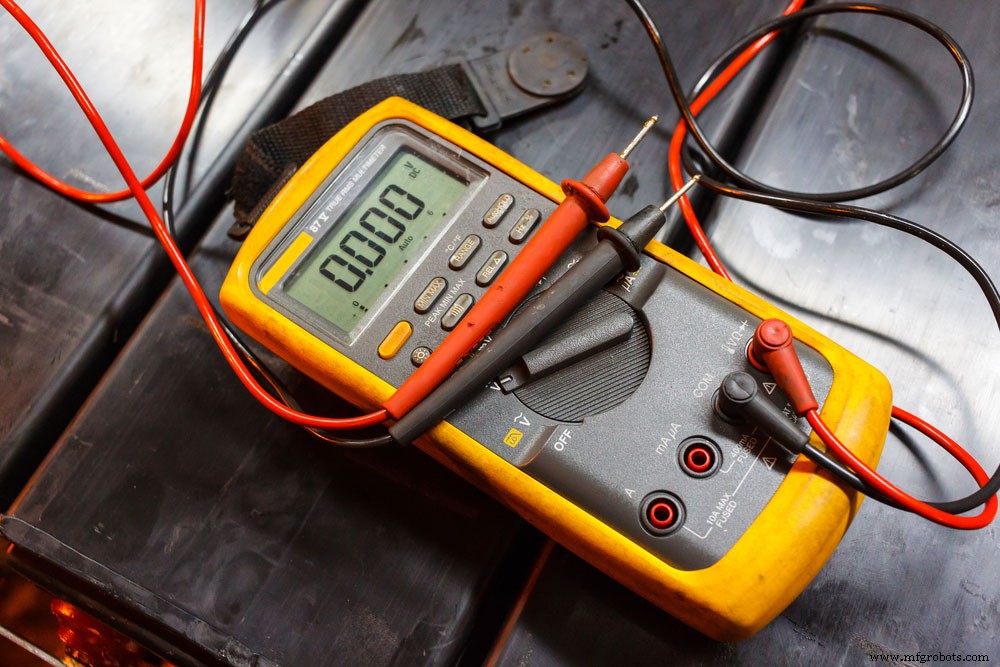

(Un multímetro prueba la batería)

Para esta prueba, un multímetro le proporcionará una lectura precisa. Primero, inserte la batería en el terminal y configure el multímetro en CA. Si lo hace, le permite probar el voltaje de salida del transformador. Para mostrar la lectura correcta, primero configúrelo a alto voltaje y luego cámbielo a bajo voltaje. Un multímetro sobrecargado puede proporcionar imprecisiones.

5. Aplicaciones del circuito Taser

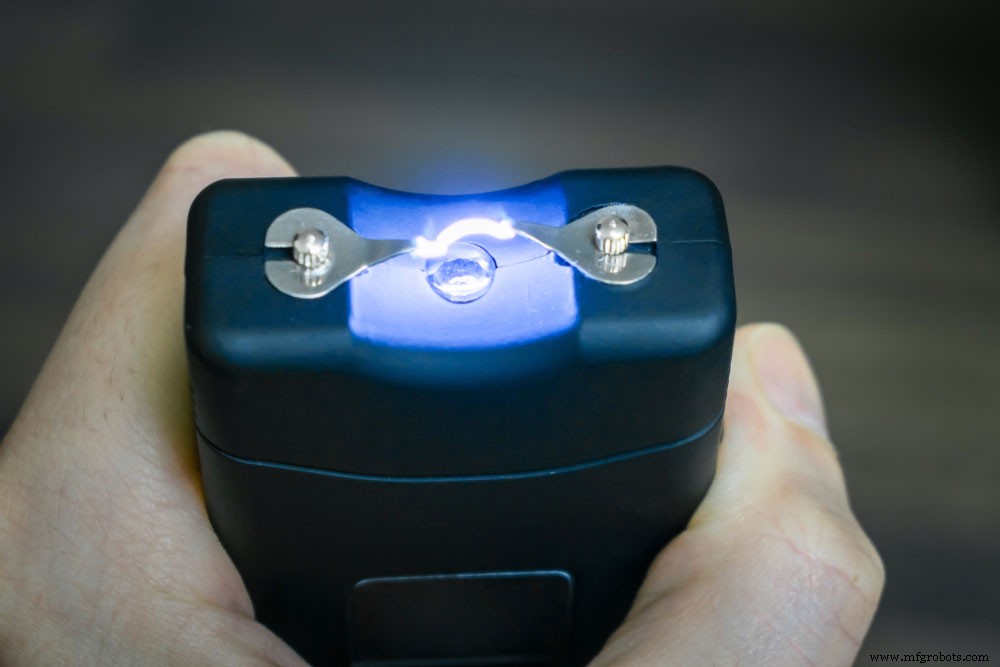

(Un circuito Taser brinda protección al propietario)

Las pistolas paralizantes equipadas con un circuito Taser pueden proporcionar distintos niveles de protección. Un oficial de policía y un guardia de seguridad lo utilizan para mantener a los humanos a salvo de un atacante o un animal. Por último, puede servir como arma durante una guerra.

6. Limitaciones del circuito Taser

(Tenga cuidado cuando trabaje con un circuito Taser)

Sin embargo, todavía existen algunos límites. Por ejemplo, el circuito debe generar un pulso de alto voltaje, lo que lo hace peligroso. Por lo tanto, debe tener cuidado al integrarlo en un dispositivo. La descarga de corona y la capacitancia parásita necesitarán una consideración especial. De lo contrario, podrían afectar el voltaje de salida del dispositivo.

Tocar cualquier parte de la salida sin usar protección hará que el voltaje transmita una descarga eléctrica por todo el cuerpo. Como resultado, esto afectará el sistema nervioso y provocará una parálisis o debilidad temporal. Las personas que sufren problemas cardíacos deben evitar trabajar con estos circuitos. Eso es porque puede provocar un paro cardíaco.

Conclusión:

En general, un circuito Taser, implementado en pistolas paralizantes, puede detener o prevenir una amenaza inmediata de un atacante que exhibe un comportamiento errático. Cuando eso sucede, el circuito produce un alto voltaje que aturdirá el sistema nervioso del objetivo. Actualmente existen tres tipos en el mercado, que brindan diferentes niveles de efectividad y contienen diferentes componentes eléctricos. Además, sea extremadamente cauteloso cuando trabaje con este circuito. De lo contrario, terminarás sintiendo todo el impacto de la onda de choque.

¡No dude en contactarnos si tiene alguna pregunta sobre un circuito Taser!
