Pogo Pins: proceso de fabricación y tendencias emergentes en electrónica

Como componente electrónico básico, los pogo pins se usan ampliamente en relojes y móviles con el desarrollo de la industria de comunicaciones.

Si planeas usar pogo pins en tu producto, es importante conocer su fabricación y a qué prestar atención en el proceso.

Sigue leyendo para obtener claves.

1. ¿Qué es un pogo pin?

Dispositivo para establecer conexión entre placas de circuito impreso (PCB).

Los pogo pins suelen colocarse en array denso, conectando muchos nodos individuales de dos PCBs.

Según necesidades, hay varios tipos: fondo plano, enchufe, wire-bonding, doble cabeza curvada, roscado.

2. Requisitos de producto a cumplir

En aplicaciones de máximo rendimiento, los pogo pins deben diseñarse cuidadosamente para garantizar no solo alta fiabilidad en muchos ciclos de acople/desacople, sino también transmisión de alta fidelidad de señales eléctricas.

Los pines deben ser duros, pero recubiertos con sustancia que asegure contacto fiable.

3. Estructura requerida

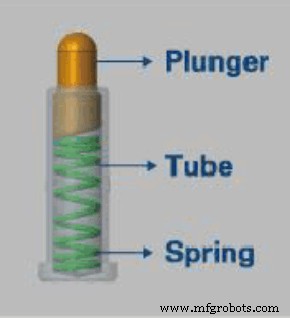

Plunger ( émbolo) + Spring (muelle) + Tube (tubo) = Pin

Un pogo pin es un receptáculo cilíndrico delgado con un pasador agudo cargado por muelle.

Presionado entre dos circuitos, las puntas agudas en cada extremo hacen contacto seguro con ambos circuitos, conectándolos.

La base del émbolo suele ser biselada, función: mantener émbolo en contacto con pared interna del tubo durante operación, permitiendo paso de corriente por émbolo y tubo → estabilidad e impedancia baja.

4. Materiales requeridos

El núcleo de un pogo pin es el pin.

Para alta fuerza de contacto, baja resistencia de contacto y rendimiento en miles de ciclos, se requiere cobre-berilio (beryllium copper) con propiedades especiales de temple tensil.

Espesor y forma del cobre-berilio aseguran larga vida y rendimiento duradero. En la mayoría de casos, pines se bañan en oro para contacto fiable.

Baño de oro (Electroplating gold) reduce resistencia de contacto y mantiene conductividad excelente. Resultado: pogo pin fácil de soldar, con alta resistencia a corrosión y desgaste.

5. Tendencias futuras de desarrollo

En fabricación real de productos tecnológicos, hay requisitos diversificados de tamaño y calidad de pogo pins. Diversos conectores compuestos por distintos pinos tienen potencial.

5.1 Interconector a nanoescala (Nano-level interconnector)

Interconexiones nanoscópicas necesarias porque: circuitos analógicos → digitales, conexiones cableadas → inalámbricas, diseño general: sobremesa → portátil.

Conector nano pogo pin aplicado en militar y aeroespacial (naves no tripuladas, satélites, navegación transbordador).

También en médico y petrolífero (bobinas resonancia magnética, estetoscopios digitales) y productos portátiles/control remoto.

5.2 Conector de pino muelle de fibra (Fiber spring pin connector)

La extrema demanda de adelgazamiento de móviles urge conectores de pino muelle de fibra ultra-bajos, especialmente en: wearables, pulseras infantiles, smartwatches, teléfonos wearables, auriculares Bluetooth, cables datos y carga.

Para lograr perfil bajo, paso estrecho, multi-polarización y alta fiabilidad, muchos fabricantes investigan con tecnología analógica en profundidad.

Esto concluye lo que tenemos sobre pogo pins. Déjanos un comentario si quieres saber más, te responderemos pronto.
