Cómo preparar sus dibujos CAD para la fabricación de mecanizado

Ya se trate de piezas de metal o piezas de plástico, los dibujos CAD son muy importantes para diseñar y fabricar productos terminados. El procesamiento por computadora de los dibujos CAD nos ayuda a resolver estos problemas, pero la mayoría de los diseñadores o desarrolladores de productos pueden no entender completamente el proceso de producción de los documentos en el taller Cómo se usa, por lo que en la mayoría de los casos, siempre proporcionarán uno de ellos para solicitar una cotización. o fabricación.

Hoy, desde la perspectiva del fabricante, explique por qué siempre solicitamos que proporcione dibujos CAD que incluyan dibujos 2D y 3D juntos, de modo que pueda usar una computadora para producir dos formatos diferentes para nosotros, a fin de producir piezas de precisión más rápidas y precisas que cumplan los requisitos.

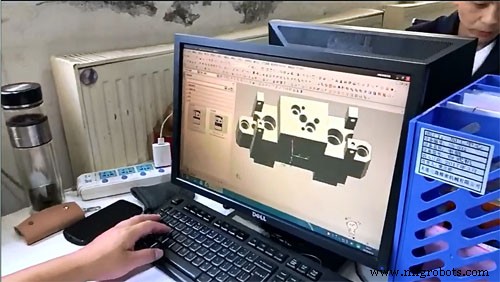

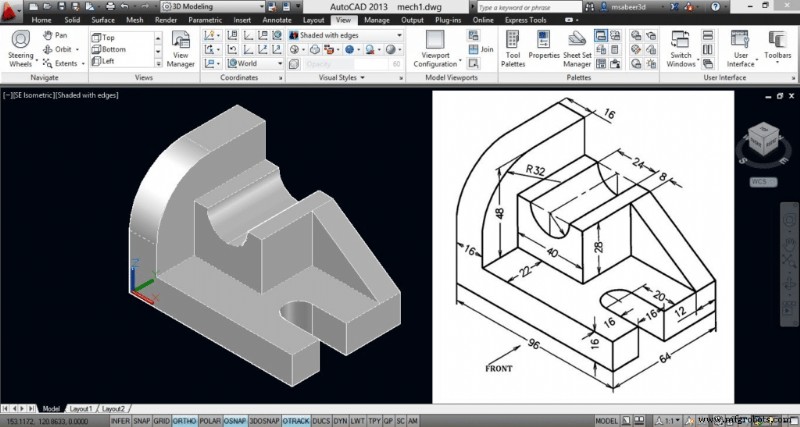

¿Qué es un dibujo CAD en 3D?

CAD 3D es la abreviatura de Diseño Asistido por Computadora. Es un sistema técnico utilizado principalmente por ingenieros, arquitectos y artistas para diseñar y producir dibujos de documentación técnica. El software 3D se utiliza para hacer un modelo de datos que contiene todos los datos dimensionales de la pieza, incluso si no se muestra en la pantalla en un momento dado. Lo que ve en la pantalla generalmente se ve como un objeto sólido que se puede girar y ver desde cualquier ángulo, lo que brinda al espectador una perspectiva profunda.

Algunos de los mejores software 3D incluyen UG, Solidworks, rhino, Catia, etc. La interacción entre los dibujos CAD 3D y los usuarios es mayor, y el proceso 3D se ha vuelto muy preciso y rápido, lo que permite a los fabricantes producir productos en masa. El dibujo CAD en 3D es un software muy eficaz para la producción de nuestro fabricante, que puede ayudar al fabricante a producir diferentes formas de una manera muy sencilla.

¿Cómo se utiliza el archivo CAD 3D en la fabricación?

En la fabricación de piezas mecanizadas, los archivos 3D tienen algunos propósitos importantes.

En primer lugar, puede ayudar al fabricante a comprender el volumen físico y la geometría de la pieza, y comprender el tamaño puede ayudar a ordenar el inventario de materia prima. Si se trata de un ensamblaje de producto, podemos ver su función de producto y propósito de diseño.

En segundo lugar, debido a que los archivos 3D contienen datos sin procesar, pueden usarse para generar programas de corte para cualquier tipo de proceso de mecanizado CNC. En este caso, el modelo 3D se convierte en un código G, que indica el camino seguido por la máquina controlada por computadora para cortar la forma de la materia prima. La máquina herramienta CNC puede fresar y tornear varias formas para completar el producto terminado final.

El archivo 3D también puede ayudarnos a calcular el peso exacto de la pieza para comprobar el volumen y el embalaje del producto. Podemos saber exactamente cómo se empaquetará su producto o piezas.

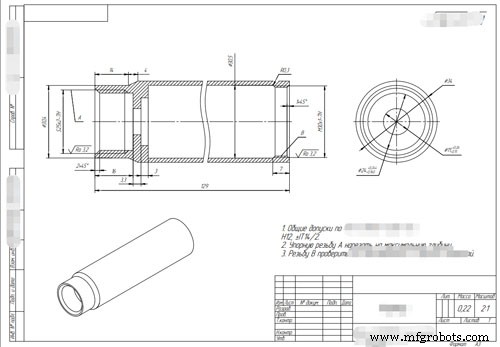

¿Qué es un dibujo CAD 2D?

El dibujo CAD 2D es una técnica utilizada por los dibujantes para diseñar, dibujar y editar ilustraciones técnicas. El dibujo CAD 2D es un dibujo lineal bidimensional que solo muestra un lado de una pieza. Su principio de funcionamiento es similar a una instantánea de una pieza. Los dibujos CAD en 2D se crean en su mayoría digitalmente utilizando software de gráficos, o se pueden exportar directamente desde el modelo 3D con solo hacer clic en un botón. Por lo general, los diseñadores necesitan crear tres vistas diferentes para mostrar la pieza completa y se necesitan algunos otros detalles.

¿Cómo se utiliza un archivo CAD 2D en la fabricación?

Los dibujos CAD en 2D son los puntos clave de nuestros fabricantes. Por lo general, podemos usar archivos 2D para obtener información más detallada sobre nuestros productos o piezas. Cada ingeniero mecánico debe especificar cada detalle o área importante para decirle al fabricante todas las cosas importantes sobre la pieza y cómo quieren que se vea, se sienta y funcione. Todos los archivos CAD 2D deben incluir al menos:

• Dimensiones físicas y tolerancias
• Tamaño del orificio, ubicación y tipo de rosca
• Rugosidad de la superficie
• Acabado superficial y color
• Tipo de material
• Radio de la esquina
• Dimensiones críticas

Para las operaciones de mecanizado manual, el archivo de dibujo 2D debe contener suficiente información para formar todas las características de la pieza. Los maquinistas expertos son buenos para interpretar dibujos de diseño para convertirlos en productos terminados a mano. Para los equipos CNC modernos, este tipo de dibujo se usa más comúnmente para marcar el tratamiento del acabado superficial y cómo medir las piezas.

Solo usted (el diseñador) sabe cómo se utilizará la pieza y cuáles son sus funciones clave. Nuestros ingenieros de diseño e ingenieros mecánicos deben comprender cómo usarlo para los productos, o las funciones y usos de las piezas, y marcar toda esta información como dibujos de ingeniería en 2D. Cuando estos están claros, pueden saber lo que requiere el cliente final, para así cumplir bien con sus expectativas.

Si solo los dibujos de ingeniería 2D utilizados para fabricar piezas de mecanizado CNC se muestran, todavía necesitamos producir archivos 3D, lo que reducirá el tiempo y el costo de nuestros fabricantes, para que podamos cotizar y producir en un tiempo más corto. Recuerde, cuando se trata de mecanizado CNC, se utilizarán archivos 3D para fabricar piezas y 2D para medir piezas. (Comparar 3D con dibujo CAD 2D, ¿cuál es la diferencia y las ventajas?)

Cómo obtener dibujos CAD

Ahora, los dibujos de ingeniería CAD se han convertido en un estándar en muchas industrias, y ahora hay muchos programas CAD gratuitos y de pago que pueden cumplir con sus requisitos. Algunos de los mejores programas CAD disponibles incluyen SolidWorks y AutoCAD.

Cuando se trata del software técnico, hay muchos ingenieros de diseño que pueden crear estos archivos por usted. Los diseñadores de CAD a menudo tienen un profundo conocimiento de la tecnología CAD, lo que significa que pueden crear contenido visual adecuado para su producto de manera rápida y efectiva, y pueden exportar los dibujos 3D y 2D requeridos para enviarlos al fabricante. Si algunos proveedores tienen capacidades de diseño, también pueden obtener dibujos CAD originales del fabricante actual y optimizar el diseño a partir de ahí.

Cualquier programa de CAD debería poder crear los archivos necesarios, pero cada programa de CAD tiene su propio tipo de archivo. Aunque estos archivos nativos brindan una gran flexibilidad para los programas específicos que usa, no todos los archivos se pueden convertir fácilmente de un formato a otro.

Los problemas en la conversión de archivos CAD ralentizarán la velocidad general y pueden causar demoras costosas, por lo que es importante comprender los diferentes formatos de archivo. (Publicación relacionada 6 Técnicas para importar dibujos CAD)

Común USD F archivo Formatos   T tipo

Formatos de archivo CAD nativos

Los formatos de archivo CAD nativos de PTC Creo, Siemens NX, CATIA, SolidWorks, Autodesk Inventor y otros formatos son propietarios y requieren conversión y verificación para el procesamiento posterior.

AutoCAD (.dwg): Este es el formato de archivo CAD 3D más popular, es el formato original. Este es el formato de archivo nativo del programa Autodesk AutoCAD, que es el primer programa CAD ampliamente utilizado en este campo. La extensión es la abreviatura de "dibujo", que es un formato binario compacto. En el encabezado, almacena metadatos como el nombre del archivo, la versión, el tamaño y el estilo. En los datos de objetos, almacena entidades de objetos y objetos no gráficos, como diccionarios. El archivo también guarda la clase de objeto y la información de asignación de objetos.

Parasólido (.x_t): Parasolid es un programa de modelado geométrico cuya extensión de archivo contiene la información del archivo CAD 3D en el dibujo, como la geometría, la topología y el color. La mejor parte es que los archivos .X_T se exportan como archivos de texto, lo que facilita su importación y exportación a diferentes programas CAD.

Formatos de archivo CAD neutrales

El formato 3D neutral es muy útil para compartir entre diferentes programas CAD. Estos formatos de archivo CAD 3D recopilan inherentemente menos metadatos que los archivos CAD locales, por lo que se pierden algunos detalles finos al usarlos, pero son excelentes para la colaboración.

Estereolitografía o "Lenguaje de mosaico estándar" (.stl): Originalmente desarrollado por 3D Systems, el formato de archivo STL utiliza triángulos irregulares para describir la forma y el área de la superficie de un diseño CAD en 3D. Describe datos sin procesar sin unidades específicas y se utiliza para la creación rápida de prototipos, la impresión 3D y la fabricación de computadoras. Por lo general, se usa en forma binaria para volverse más compacto y se puede usar con varios otros programas de CAD.

PASO (.stp y .step): STEP representa el estándar de intercambio de datos de modelos de productos. Almacena imágenes 3D en formato ASCII. Aunque el formato de archivo CAD 3D AMF almacena más información, muchas empresas de fabricación prefieren usar STEP para fijar el precio de las piezas. Su intercambio estándar ISO puede distribuir datos 3D para que se puedan ver a través de varios programas CAD. .stp y .step son extensiones intercambiables para archivos STEP.

Especificación de intercambio de gráficos inicial (.iges): Es un formato de archivo CAD estándar nacional inventado por la Fuerza Aérea de EE. UU. IGES permite a los usuarios intercambiar diagramas de circuitos, estructuras alámbricas, superficies de forma libre o representaciones de modelos sólidos de modelos de productos. Está diseñado para integrar automáticamente todos los archivos de diseño aeroespacial, y esta función ahora está disponible para civiles que usan dibujos de ingeniería tradicionales, modelos de análisis y otras necesidades de fabricación.
