Gafas Inteligentes Parlantes: Sistema de Guía por Voz para Personas con Discapacidad Visual

Componentes y Suministros

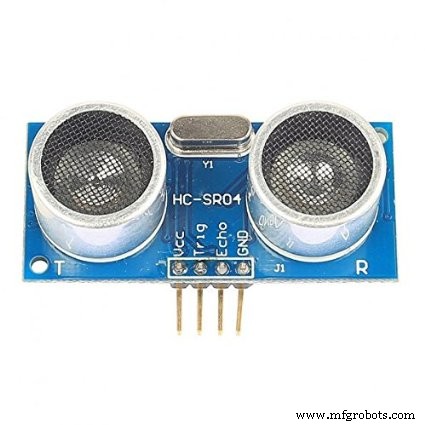

• Sensor ultrasónico HC-SR04 (genérico) × 3
• Módulo reproductor MP3 DFRobot DF Player Mini × 1
• Arduino Pro Mini 328 - 5V/16MHz (SparkFun) × 1
• PCB personalizada (PCBWay) × 1
• PCB personalizada (JLCPCB) × 1
• Conector jack 3.5 mm × 1
• Motor de vibración × 1
• Interruptor deslizante × 1

Herramientas y Máquinas Necesarias

• Soldador (genérico)
• Alicates

Aplicaciones y Servicios Online

• Arduino IDE

Sobre el Proyecto

Introducción

Existen múltiples accesorios inteligentes como gafas inteligentes, relojes, etc. en el mercado. Pero todos están diseñados para nosotros. Hay una significativa falta de tecnología para ayudar a personas con discapacidad física. Quería construir algo útil para personas con discapacidad visual. Así diseñé unas gafas inteligentes de bajo coste que pueden usarse para ayudar a invidentes.

Este proyecto usa varios sensores ultrasónicos de distancia, un Arduino Pro Mini, un módulo reproductor MP3 y motores de vibración.

La placa de circuito tiene forma de gafa, para que pueda ser usada por una persona con discapacidad visual. Un Arduino montado en la gafa detectará obstáculos con la ayuda de los sensores y notificará al usuario a través de auriculares y motores de vibración.

Programar el Pro Mini

1. Conecta el Pro Mini al ordenador usando cable FTDI.
2. Selecciona el puerto COM adecuado.
3. Selecciona 'Arduino Pro or Pro Mini'.
4. Haz clic en subir.

Montaje de la PCB

1. Sueda primero los componentes como Arduino, DF Player, jack de audio, interruptores deslizantes a la PCB.
2. No podemos soldar directamente el módulo HC-SR04 del mercado; se necesita una modificación.

3. Endereza los pines macho con alicates o desuelda los headers de 90° y suelda headers normales.

4. Añade cinta aislante en la parte trasera del HC-SR04 para evitar cortocircuitos.
5. Inserta los HC-SR04 en sus pads designados; sostén los sensores izquierdo y derecho en ángulo y aplica soldadura.
6. Sueda el resto de componentes: cable de alimentación, interruptores, motores de vibración, etc.

Si Construyes sin la PCB

Consulta el diagrama de circuito adjunto.

Corrección importante: En los esquemáticos intercambié accidentalmente los pines 8 y 9.

• Rx del DF Player → Pin 9 del Arduino.
• Tx del DF Player → Pin 8 del Arduino.

Corrige esto si no usas la PCB. No tengo el archivo Fritzing original.

Más detalles en el proyecto EasyEDA: enlace

Copiar Archivos de Audio a la Tarjeta SD

Copia el contenido de la carpeta de archivos de audio a la raíz de la tarjeta SD.

Esta es mi participación en el concurso de diseño de PCB de PCBWAY. Si te gusta el proyecto, considera votar: enlace

Código

El código completo está disponible en GitHub: Talking Smart Glass For Blind

Esquemáticos
