Sistema de Control de Temperatura por Histéresis con Arduino

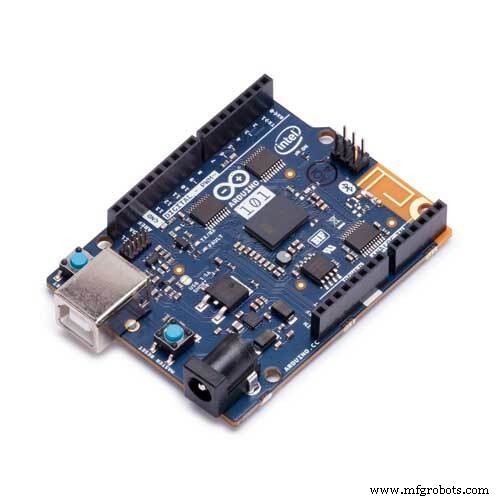

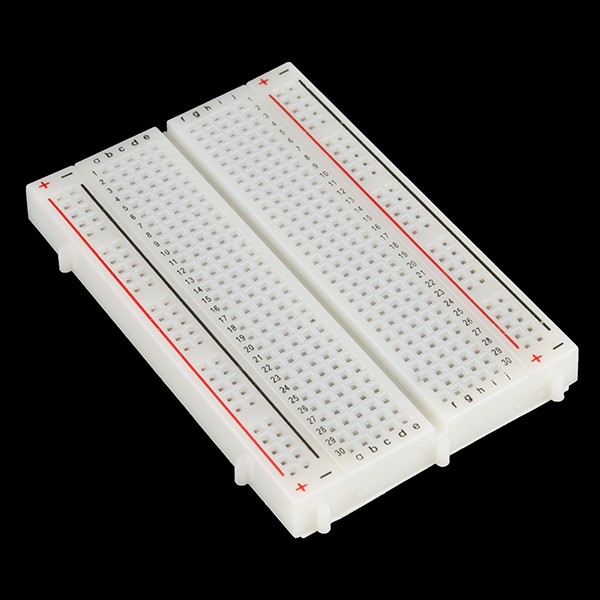

Componentes y Suministros

Aplicaciones y Servicios Online

• Arduino IDE - Entorno de desarrollo

Sobre el Proyecto

El Proyecto

Demostración del funcionamiento de un sistema de control de temperatura utilizando histéresis.

Componentes

Control de Temperatura

El sistema modela la siguiente situación:

1. El sistema inicia y muestra la temperatura actual.
2. Si la temperatura alcanza 25°C, se activa el LED verde (simulando encendido de aire acondicionado) y la habitación comienza a enfriarse.
3. Cuando la temperatura desciende a 23°C, se apaga el aire acondicionado (LED rojo) hasta que la temperatura suba nuevamente.

La histéresis evita oscilaciones rápidas del sistema alrededor del punto de consigna, proporcionando un control estable.

Código

/* By Alexis Santiago Allende */ /* Last update: 12/03/2017 */
#include "DHT.h"
#include <LiquidCrystal.h>

#define DHTPIN 12

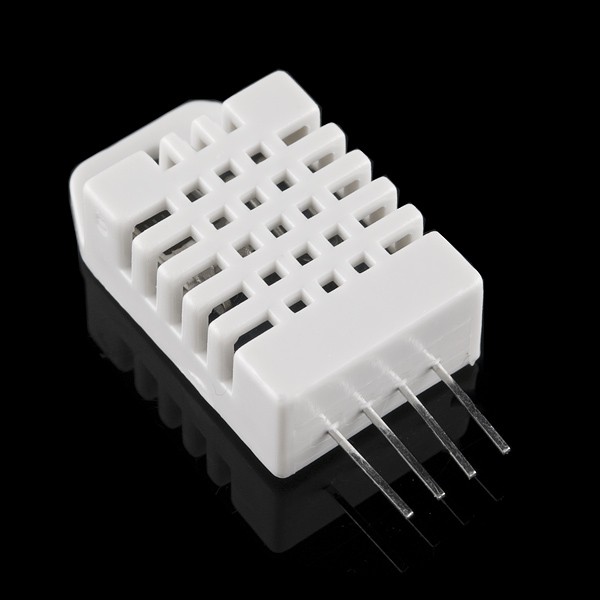

#define DHTTYPE DHT22
DHT dht(DHTPIN, DHTTYPE);

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

boolean a=LOW, b=HIGH;
float h=0, t=0;
const int ledPin = 3;    // LED verde - aire acondicionado

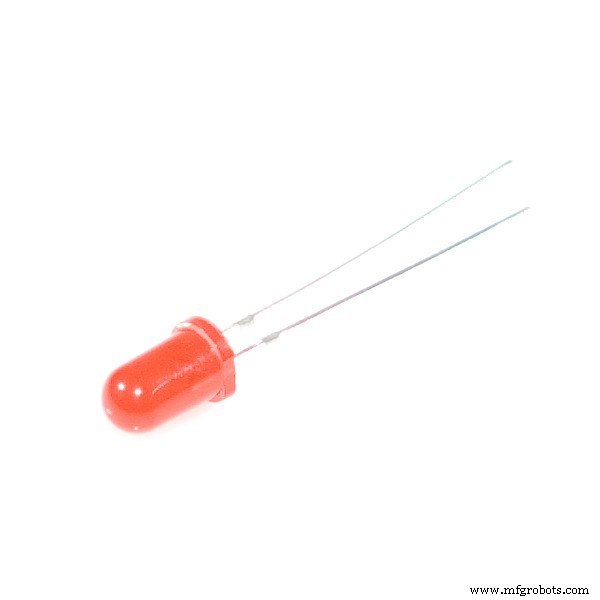

const int ledPin2 = 2;   // LED rojo - apagado
long previousMillis = 0;
long interval = 2000;    // Lectura cada 2 segundos

void setup() {
  lcd.begin(16, 2);
  lcd.setCursor(0,0);
  pinMode(ledPin, OUTPUT);
  pinMode(ledPin2, OUTPUT);
  dht.begin();
  digitalWrite(ledPin2, LOW);
  digitalWrite(ledPin, LOW);
  lcd.print("Tempera:");
  lcd.setCursor(0,1);
  lcd.print("Humedad:");
}

void loop() {
  unsigned long currentMillis = millis();
  if(currentMillis - previousMillis > interval) {
    previousMillis = currentMillis;
    h = dht.readHumidity();
    t = dht.readTemperature();

    lcd.setCursor(10,0);
    lcd.print(t);
    lcd.setCursor(10,1);
    lcd.print(h);

    // Histéresis: 25°C encender, 23°C apagar
    if(t >= 25 && a == LOW) {
      digitalWrite(ledPin, HIGH);   // Encender A/C
      digitalWrite(ledPin2, LOW);
      a = HIGH; b = LOW;
    } else if(t <= 23 && b == LOW) {
      digitalWrite(ledPin2, HIGH);  // Apagar A/C
      digitalWrite(ledPin, LOW);
      a = LOW; b = HIGH;
    }
  }
}

Esquemáticos
