Registrador de Temperatura y Humedad con Arduino, DHT11 y Ethernet Shield

Componentes y materiales

Aplicaciones y servicios en línea

Sobre el proyecto

¿De qué trata este proyecto?

Llevo experimentando con el microcontrolador Arduino unas pocas semanas y solo he construido circuitos simples con LEDs. Quería construir mi primer proyecto que sirviera para algo útil y decidí hacer un registrador de datos (data logger) de temperatura y humedad. Aunque es un circuito bastante sencillo, el código puede ser bastante complicado (para mi nivel. Jeje).

Cómo lo hicimos

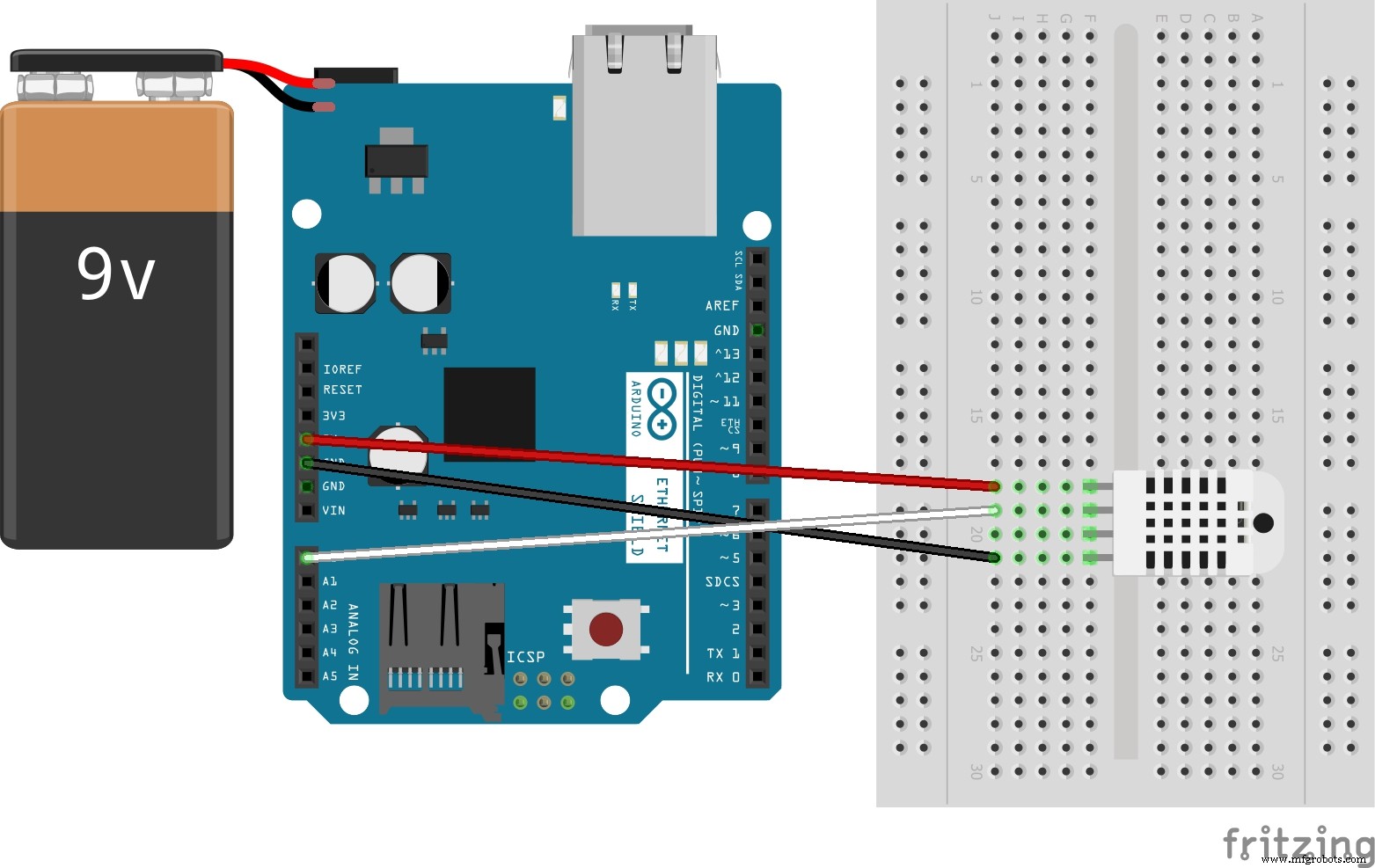

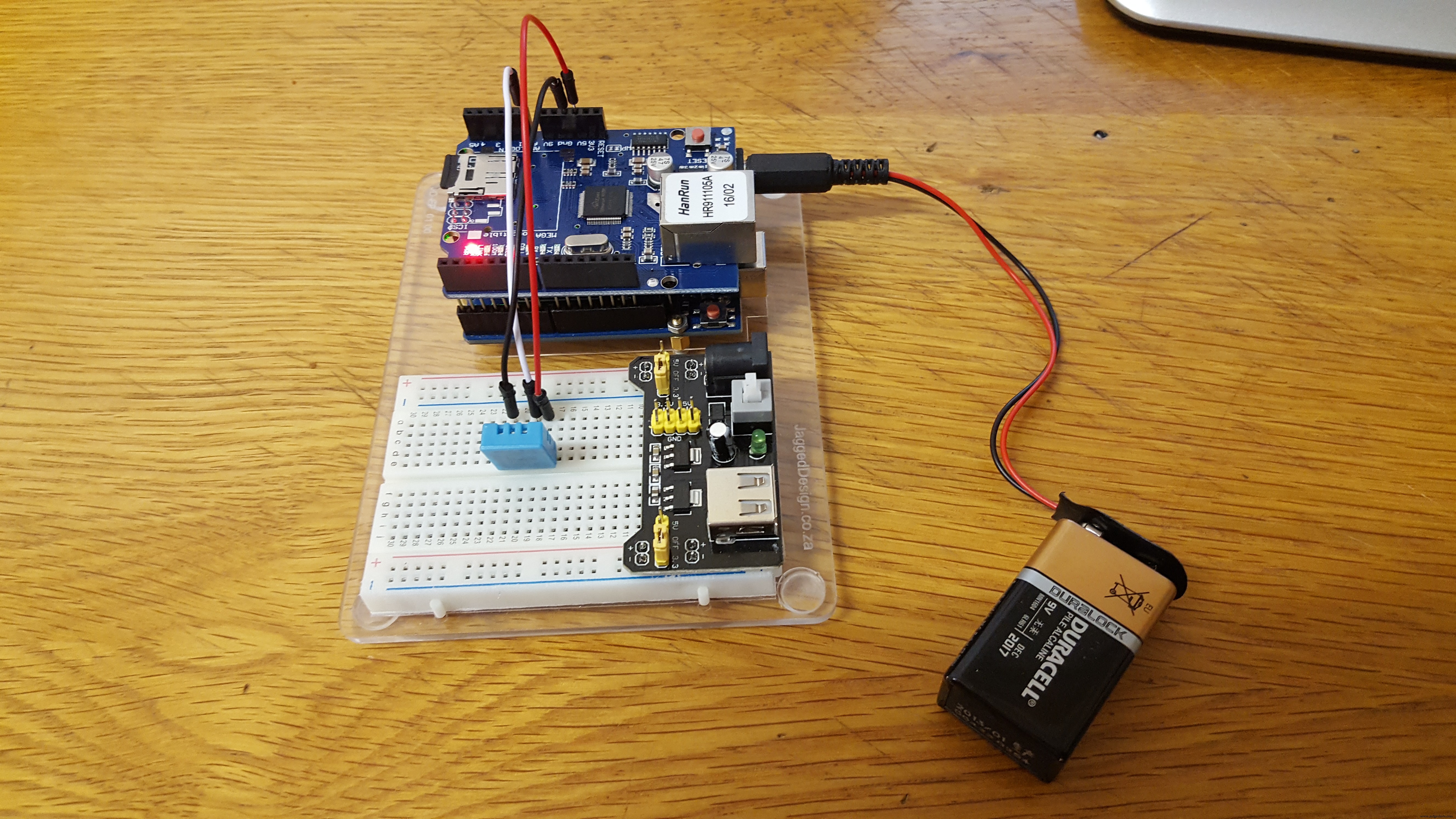

El primer paso es ensamblar tu Arduino Uno y el Ethernet Shield y construir el siguiente circuito con tus componentes como se muestra a continuación.

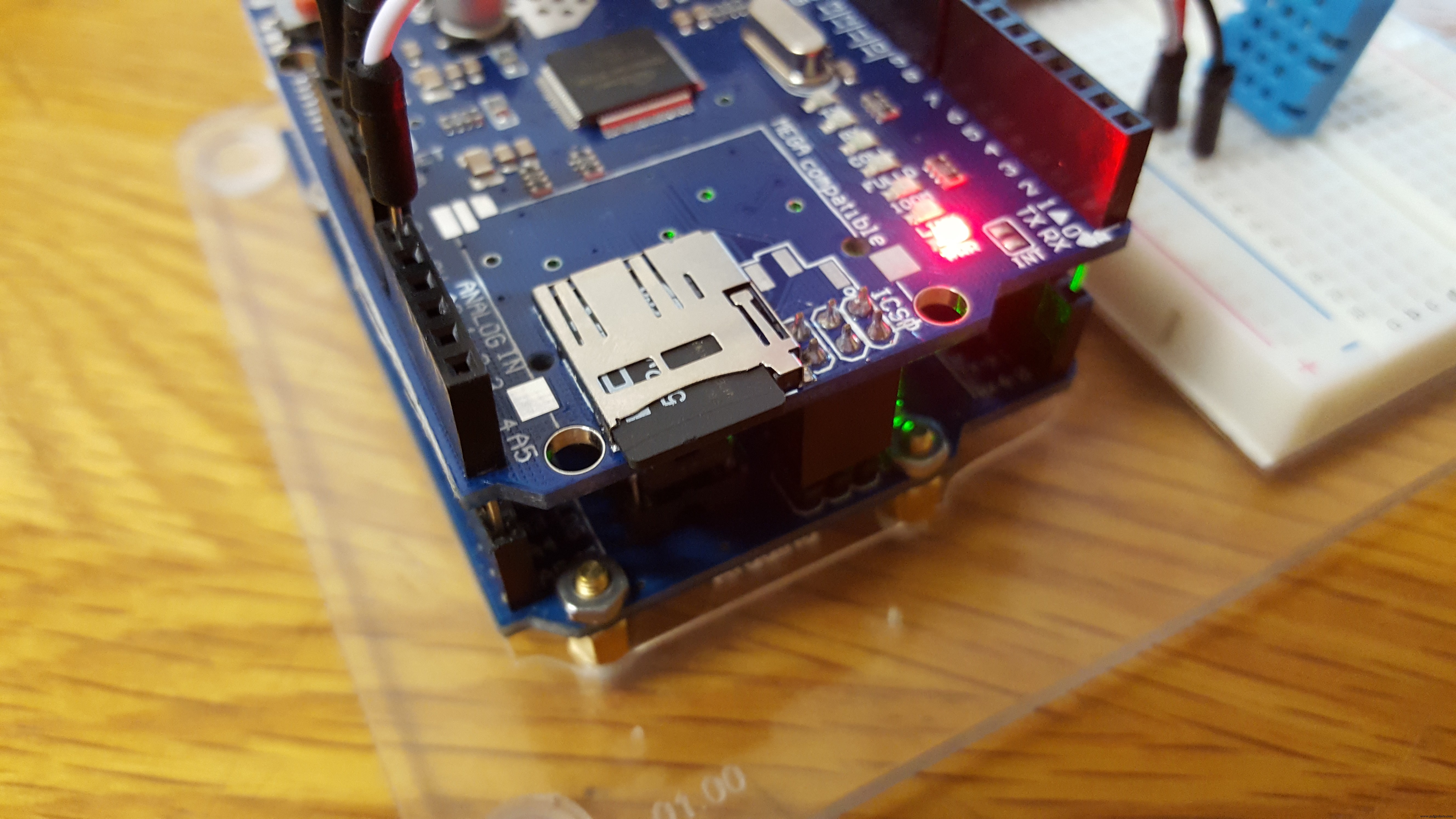

Una vez terminado el circuito, asegúrate de que la tarjeta SD esté formateada e insertada en el Ethernet Shield.

Ahora puedes subir el código que se muestra a continuación a tu Arduino y el sensor comenzará a medir la temperatura y la humedad. El Arduino creará un archivo DATALOGGER.TXT en la tarjeta SD. Al desconectar la alimentación, el registrador se detiene y continúa de nuevo cuando se restaura la alimentación.

Si la medición va a durar más de 1 o 2 horas, sugiero usar una fuente de alimentación permanente (un "transformador de pared") para asegurar que la batería no se agote y pierdas datos críticos.

Código

• Temp_and_Humid.ino

Temp_and_Humid.ino Arduino

Usa el registrador de datos de tarjeta SD de los ejemplos del Arduino IDE y añade el código para el sensor DHT11 como se muestra a continuación. El ejemplo de tarjeta SD permite registrar datos de hasta 3 sensores. Asegúrate de cambiar la línea 57, la parte central, de analogPin < 3 a analogPin < 1.

/* SD card datalogger
   Este ejemplo muestra cómo registrar datos de tres sensores analógicos
   en una tarjeta SD usando la librería SD.
   El circuito:
   * sensores analógicos en entradas analógicas 0, 1 y 2
   * Tarjeta SD conectada al bus SPI:
   ** MOSI - pin 11
   ** MISO - pin 12
   ** CLK  - pin 13
   ** CS   - pin 4
   creado 24 Nov 2010
   modificado 9 Abr 2012 por Tom Igoe
   Este código es de dominio público.
*/

#include <SPI.h>
#include <SD.h>
#include <dht.h>

dht DHT;
#define DHT11_PIN A0
const int chipSelect = 4;

void setup() {
  Serial.begin(9600);
  while (!Serial) {
    ; // espera a que el puerto serial se conecte. Solo necesario para puertos USB nativos
  }
  Serial.print("Inicializando tarjeta SD...");
  if (!SD.begin(chipSelect)) {
    Serial.println("Tarjeta fallida o no presente");
    return;
  }
  Serial.println("tarjeta inicializada.");
}

void loop() {
  String dataString = "";
  for (int analogPin = 0; analogPin < 1; analogPin++) {
    int chk = DHT.read11(DHT11_PIN);
    dataString += String(chk);
    if (analogPin < 2) {
      dataString += ",";
    }
  }
  File dataFile = SD.open("datalog.txt", FILE_WRITE);
  if (dataFile) {
    dataFile.println(DHT.temperature);
    dataFile.println(DHT.humidity);
    dataFile.close();
    Serial.print("Temperatura = ");
    Serial.println(DHT.temperature);
    Serial.print("Humedad = ");
    Serial.println(DHT.humidity);
    delay(600000); // 10 minutos
  } else {
    Serial.println("error abriendo datalog.txt");
  }
}

Esquemáticos
