Alcancía Inteligente: Controla un Aceptador de Monedas con Arduino Nano

Componentes y Suministros

Aplicaciones y Servicios Online

Sobre este Proyecto

El propósito de este proyecto es escribir código para controlar un aceptador de monedas con Arduino para que pueda usarse en otros proyectos. El proyecto particular que tenía en mente era construir una alcancía consciente del saldo para mi hija.

Código

Controlando aceptador de monedas con Arduino Arduino

// Mario's Ideas
// Controlando aceptador de monedas con Arduino
#include <Arduino.h>
#include <TM1637Display.h>
#include <EEPROM.h>

// Pines de conexión del módulo (Pines Digitales)
#define CLK 3
#define DIO 4
TM1637Display display(CLK, DIO);

// Variable para medir intervalos entre impulsos
int i = 0;
// Número de impulsos detectados
int impulsCount = 0;
// Suma de todas las monedas insertadas
float total_amount = 0;

void setup() {
  Serial.begin(9600);
  display.setBrightness(0x0f);
  // Interrupción en PIN D2 ejecutando incomingImpuls cuando señal va de HIGH a LOW
  attachInterrupt(0, incomingImpuls, FALLING);
  EEPROM.get(0, total_amount);
  display.clear();
}

void incomingImpuls() {
  impulsCount = impulsCount + 1;
  i = 0;
}

void loop() {
  i = i + 1;
  Serial.print("i=");
  Serial.print(i);
  Serial.print(" Impulsos:");
  Serial.print(impulsCount);
  Serial.print(" Total:");
  Serial.println(total_amount);

  if (i >= 30 && impulsCount == 1) {
    total_amount = total_amount + 2;
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 2) {
    total_amount = total_amount + 1;
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 3) {
    total_amount = total_amount + 0.5;
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 4) {
    total_amount = total_amount + 0.2;
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }
  if (i >= 30 && impulsCount == 5) {
    total_amount = total_amount + 0.1;
    impulsCount = 0;
    EEPROM.put(0, total_amount);
  }

  if (total_amount < 10)
    display.showNumberDecEx(total_amount * 10, 0b10000000, true, 2, 2);
  else
    display.showNumberDecEx(total_amount * 10, 0b00100000, false, 4, 0);
}

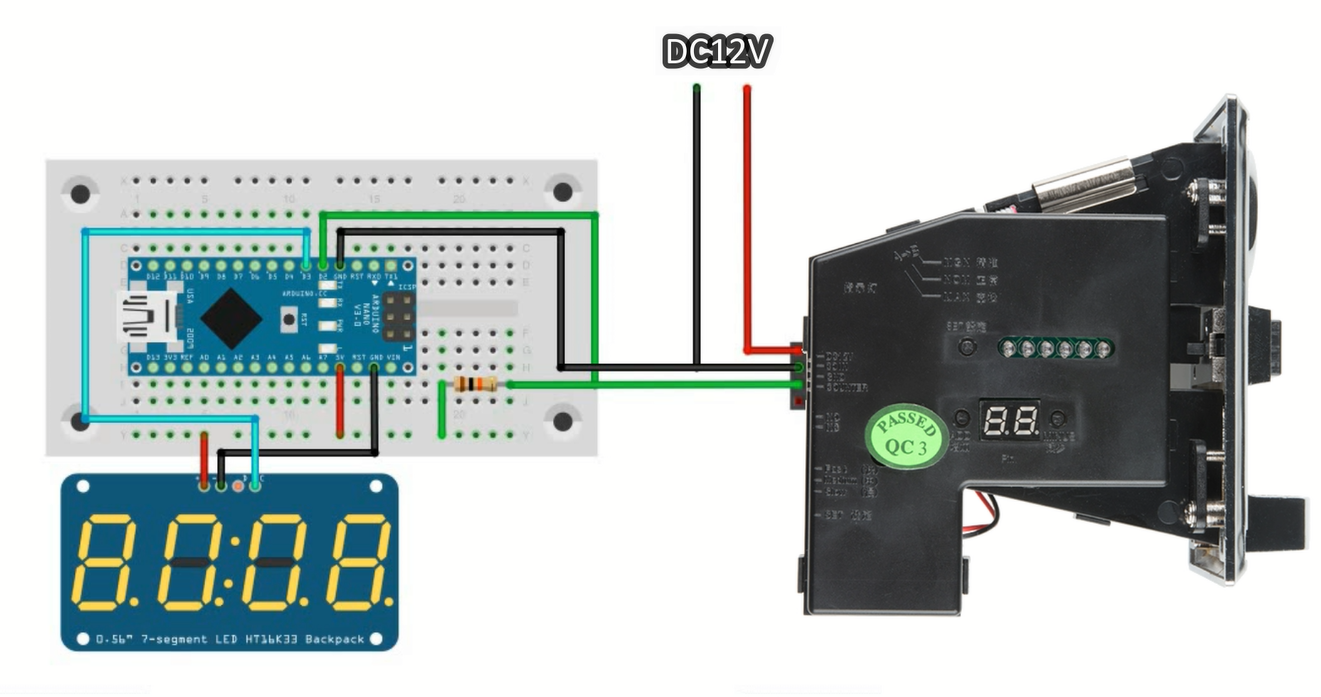

Esquemáticos
