Controlador Inalámbrico para Presentaciones con Arduino – Puntero PowerPoint Sin Cables

Componentes y materiales

Arduino Leonardo	×	1
Receptor IR (genérico)	×	1
Mando a distancia de TV	×	1

Sobre el proyecto

La última vez que tuve que hacer una presentación en PowerPoint, resultó muy frustrante tener que estar todo el tiempo con el ratón en la mano; no está diseñado ergonómicamente para esa función.

Con una nueva presentación titulada "Introducción a Arduino", pensé: ¿qué mejor manera de mostrar algunas capacidades de la placa Arduino que construyendo rápidamente una herramienta de control para PowerPoint?

La primera idea que surgió fue: "¿Por no usar el mando de la TV?" Diseñado para sostenerse en una posición más ergonómica que el ratón (para este caso).

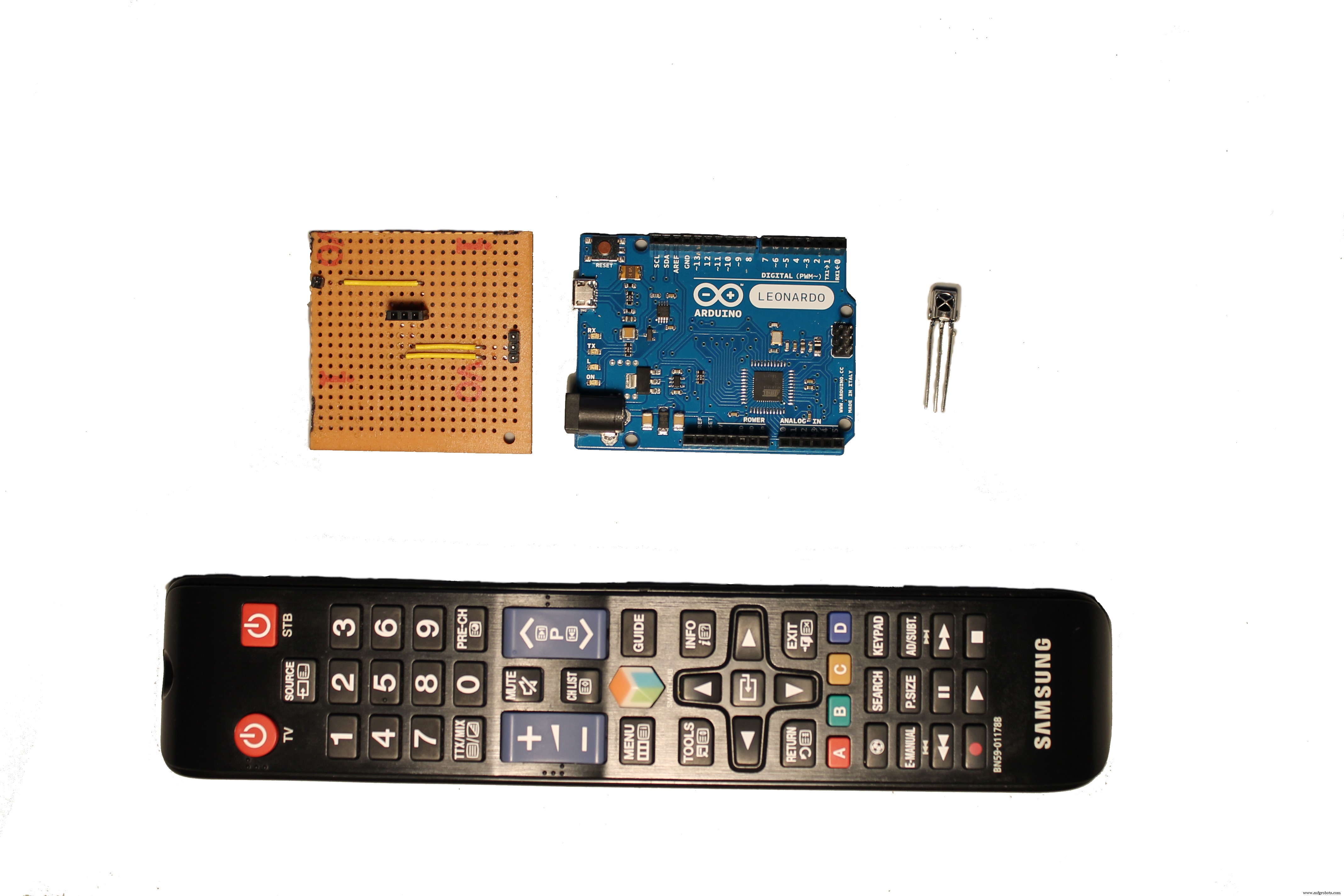

Componentes necesarios

• 1× Mando a distancia de TV
• 1× Arduino Leonardo (también posible con UNO, pero requiere modificaciones)
• 1× Sensor IR (el mío es un VS1838B)

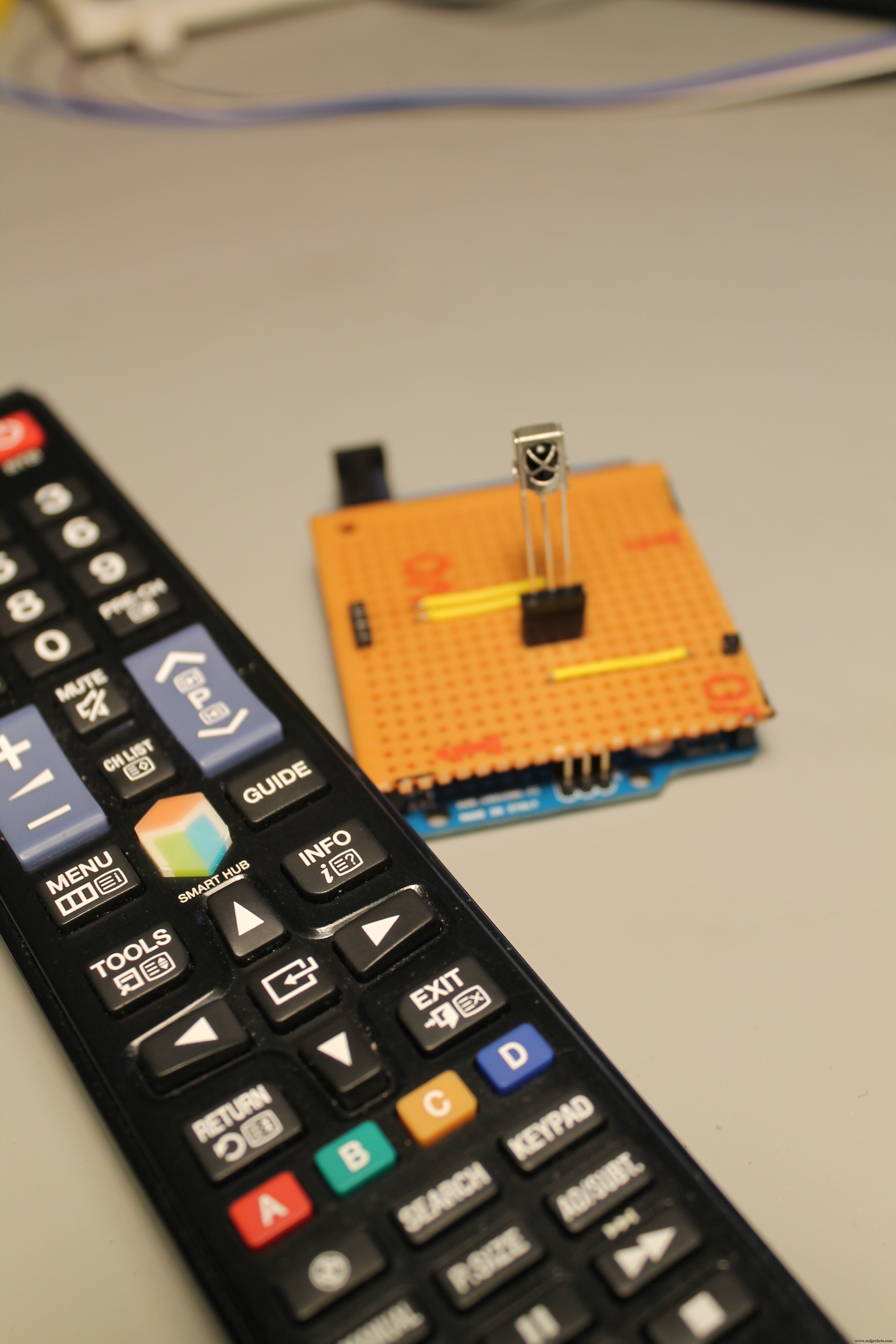

• Opcional: shield casero en placa perforada

Conexión de componentes

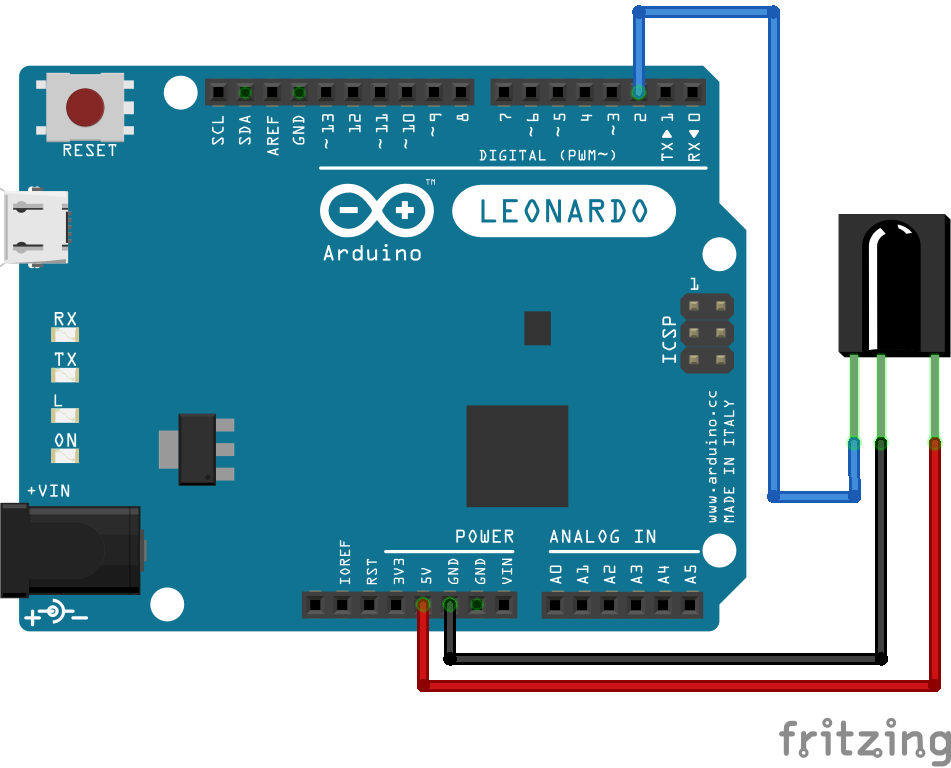

El diagrama de conexión es muy sencillo: conecta GND del sensor a GND de Arduino, 5V del sensor al pin 5V de Arduino y el pin de datos del sensor al pin digital 2 de Arduino.

Código

El código se divide en dos pasos. En el primero, leerás las teclas que quieras usar de tu mando a distancia para decodificar la señal IR que emite.

En el segundo paso, usarás la información del paso anterior y asignarás las teclas a sus nuevas funciones como punteros de PowerPoint.

1. Descarga la librería IRremote para Arduino e instálala en la carpeta correspondiente. Puedes descargarla desde GitHub. Sigue el procedimiento de instalación recomendado en la página del repositorio.

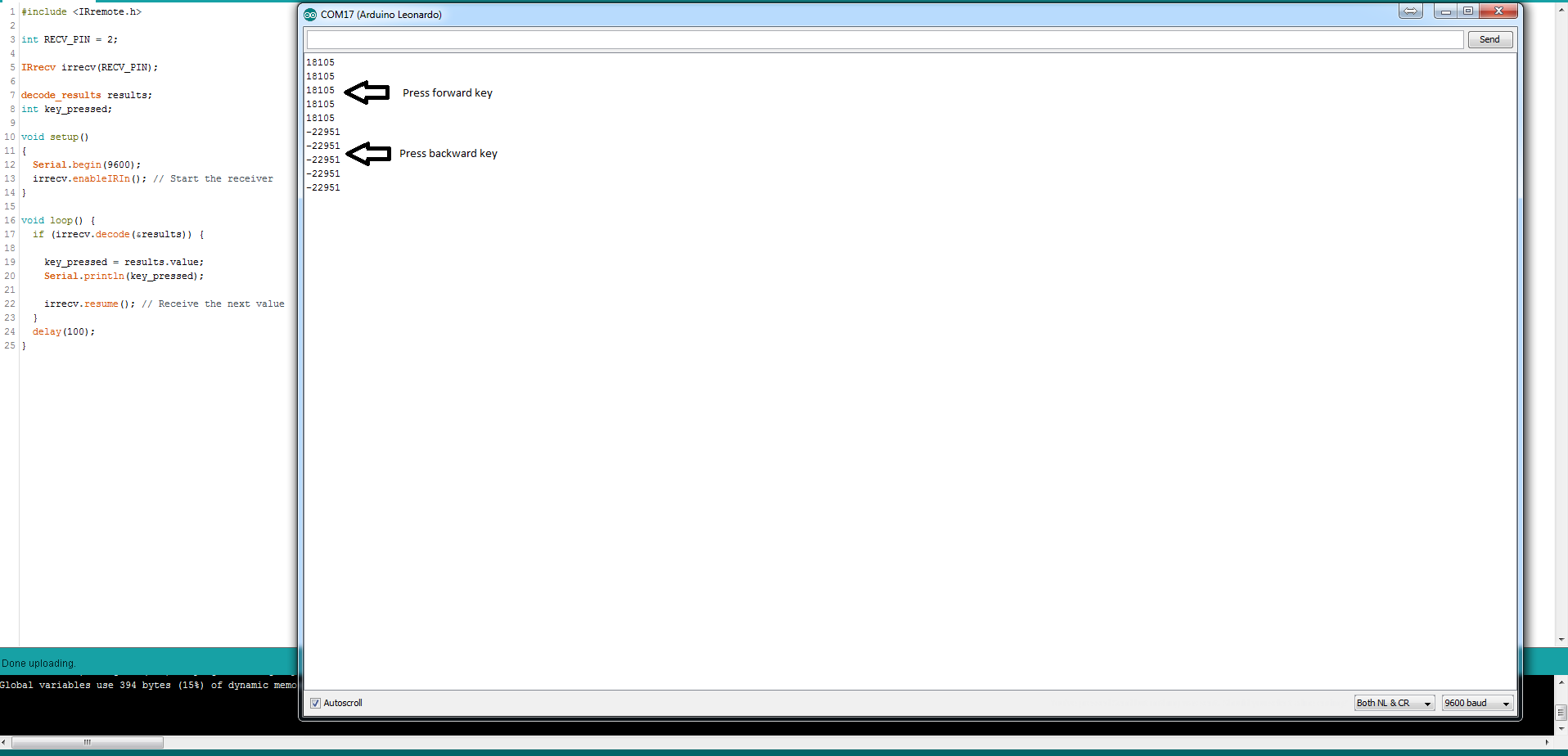

2. Paso 1: Sube el Código 1 a tu Arduino. Abre el Monitor Serie; si todo va bien, verás diferentes números cada vez que pulses una tecla del mando. Anota los números correspondientes a las teclas que quieras usar (en mi caso, las teclas central, adelante y atrás).

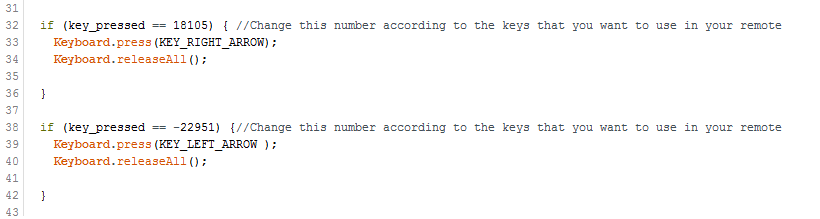

3. Paso 2: Reemplaza mis números en las estructuras if del Código 2 y súbelo.

Si usas Arduino Leonardo, tras la subida, cada vez que pulses las teclas seleccionadas del mando, actuarán como las flechas adelante/atrás de tu teclado.

En PowerPoint

Abre tu presentación en "Modo Diapositiva"; las diapositivas avanzarán o retrocederán cada vez que pulses las teclas preseleccionadas del mando.

Otras placas Arduino

Si usas otras placas (UNO, Nano, etc.), también es posible, pero requiere cambios: el chip Atmega8U2 (o equivalente) que gestiona la comunicación USB debe reprogramarse. Con Leonardo, Zero y DUE no es necesario, ya que aparecen como teclado/ratón nativos al conectarse al PC.

Hay información al respecto en forum.arduino.cc. Si haces la adaptación, compártela en la página del proyecto para que otros usuarios se beneficien.

Código

PPT_Pointer_Code_2.ino (Control principal)

#include <IRremote.h>
#include "Keyboard.h"

int RECV_PIN = 2;
IRrecv irrecv(RECV_PIN);
decode_results results;
int key_pressed;
int last_key_pressed;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // Iniciar receptor
  Keyboard.begin();
}

void loop() {
  if (irrecv.decode(&results)) {
    key_pressed = results.value;
    Serial.println(key_pressed);
    irrecv.resume(); // Recibir siguiente valor
  }
  if (key_pressed == last_key_pressed) key_pressed = 0; // Evitar repeticiones

  if (key_pressed == 18105) { // Cambia este número según tu mando
    Keyboard.press(KEY_RIGHT_ARROW);
    Keyboard.releaseAll();
  }
  if (key_pressed == -22951) { // Cambia este número según tu mando
    Keyboard.press(KEY_LEFT_ARROW);
    Keyboard.releaseAll();
  }
  last_key_pressed = key_pressed;
}

PPT_Pointer_Code_1.ino (Lectura de códigos IR)

#include <IRremote.h>

int RECV_PIN = 2;
IRrecv irrecv(RECV_PIN);
decode_results results;
int key_pressed;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
}

void loop() {
  if (irrecv.decode(&results)) {
    key_pressed = results.value;
    Serial.println(key_pressed);
    irrecv.resume();
  }
  delay(100);
}

Esquemáticos
