Tres en raya con Arduino, matriz LED MAX7219 y carcasa de cartón

Componentes y materiales

Herramientas necesarias

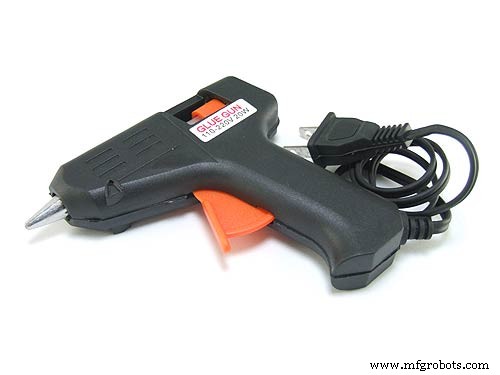

• Pistola de silicona caliente

Aplicaciones y servicios en línea

• Arduino IDE

Sobre el proyecto

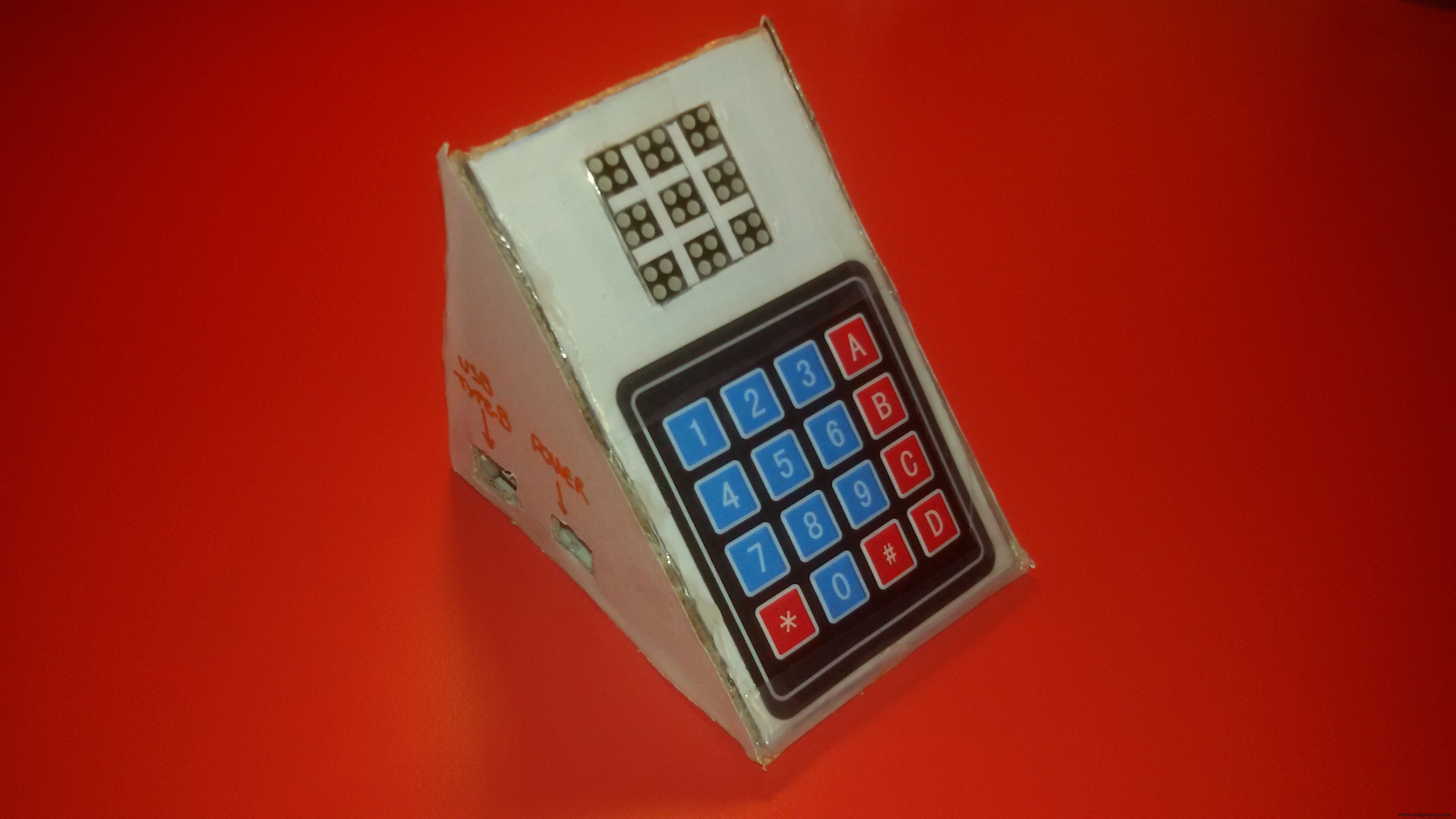

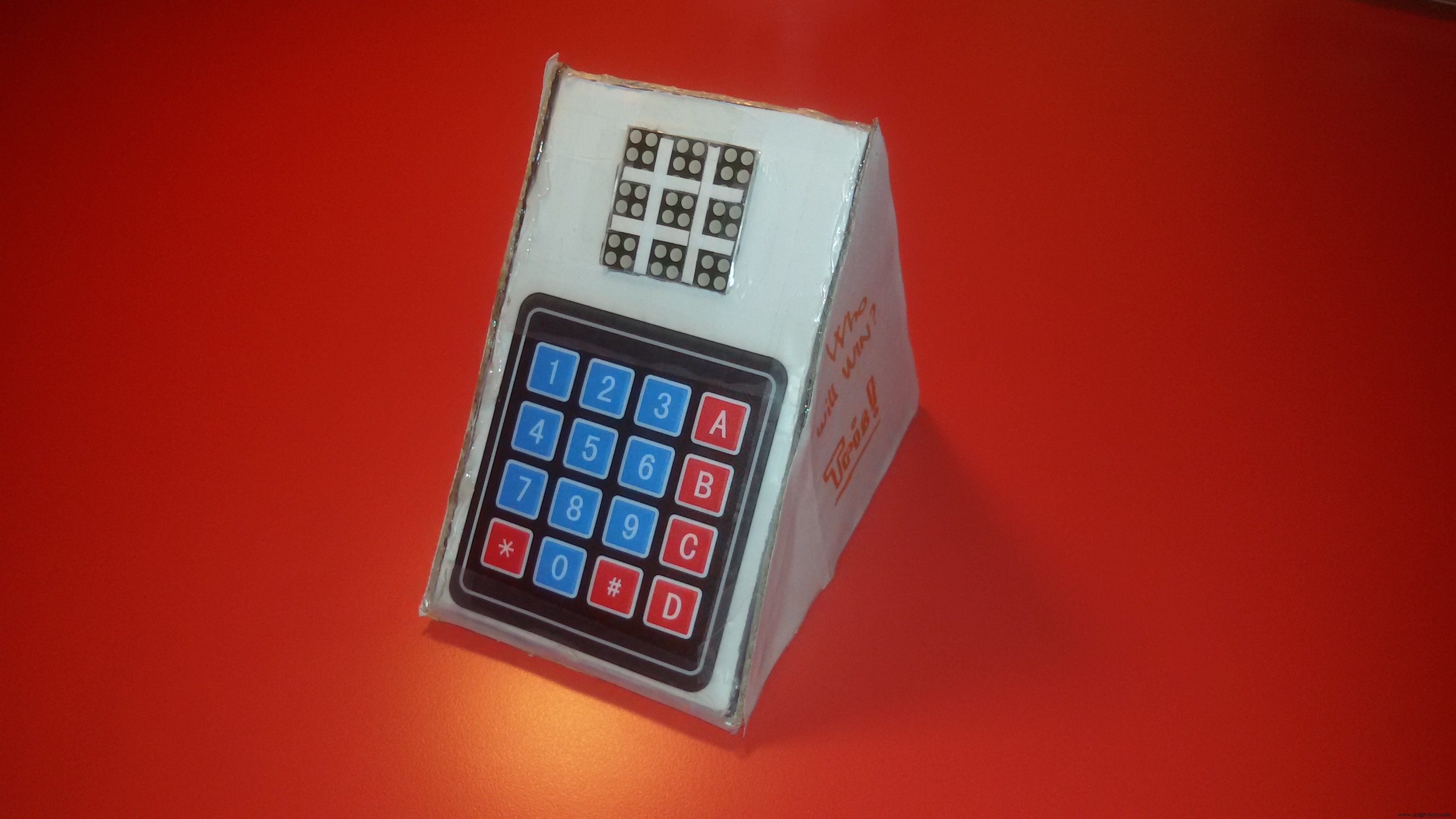

Hola comunidad de Hackster. Soy Simone Adobs y este es mi tercer proyecto publicado en Hackster. Es mi primer proyecto donde creo una estructura con cartón, papel y pistola de silicona, que contiene el Arduino y los demás componentes.

Este es un vídeo corto que muestra cómo funciona el Tres en raya:

¡Espero que os guste, porque le he dedicado varias horas! Ahora empecemos con el proyecto.

¿Cómo funciona el Tres en raya?

La respuesta es muy simple: al pulsar un número en el teclado, Arduino enciende la casilla correspondiente.

• ¿Puedo cambiar de jugador? Al encender una casilla, Arduino cambia automáticamente al turno del siguiente jugador.
• ¿Reconoce Arduino cuando gano? Cuando un jugador gana, Arduino escribe en la matriz de LED: "1" si gana el jugador 1, "2" si gana el jugador 2.
• ¿Puedo reiniciar la partida con un botón? Sí, pulsando el botón "0" en el teclado, Arduino se reinicia.

¿Cómo reconocer a cada jugador?

Aunque la matriz LED solo es roja, cada jugador tiene un patrón específico formado por 2x2 LED:

• Jugador 1: patrón "\"
• Jugador 2: patrón "/"

Para cualquier pregunta, sugerencia, crítica o explicación del código, no dudéis en comentar. Si os gusta el proyecto, dadle a like y echad un vistazo a mis otros proyectos.

¡Intentad hacer otra estructura o personalizar la mía y enviadme una foto!

¡Que tengáis un BUEN DÍA!

Simone desde Italia <3

Código

#include <Keypad.h>
#include <LedControl.h>
#include <avr/io.h>
#include <avr/wdt.h>

#define Reset_AVR() wdt_enable(WDTO_30MS); while(1) {}

LedControl lc = LedControl(12, 10, 11, 1);
bool player1 = true;
bool q1=false, q2=false, q3=false, q4=false, q5=false, q6=false, q7=false, q8=false, q9=false;
int row, col, rowPlays, colPlays, result, player, winner;

char hexaKeys[4][3] = {
  {'1','2','3'},
  {'4','5','6'},
  {'7','8','9'},
  {'*','0','#'}
};

int plays[3][3] = {{0,0,0},{0,0,0},{0,0,0}};
byte rowPins[4] = {8, 7, 6, 5};
byte colPins[3] = {4, 3, 2};

Keypad customKeypad = Keypad(makeKeymap(hexaKeys), rowPins, colPins, 4, 3);

void setup() {
  lc.shutdown(0, false);
  lc.setIntensity(0, 0);
  lc.clearDisplay(0);
}

void loop() {
  int customKey = customKeypad.getKey();
  painting(customKey);
  win(result);

  if (winner == 1) {
    lc.clearDisplay(0);
    while (winner == 1) {
      char customKey = customKeypad.getKey();
      if (customKey == '0') Reset_AVR();
      // Dibuja número 1
      lc.setLed(0,1,4,true); lc.setLed(0,2,5,true); lc.setLed(0,3,6,true);
      lc.setLed(0,4,7,true); lc.setLed(0,4,6,true); lc.setLed(0,4,5,true);
      lc.setLed(0,4,4,true); lc.setLed(0,4,3,true); lc.setLed(0,4,2,true);
      lc.setLed(0,4,1,true); lc.setLed(0,4,0,true); lc.setLed(0,5,0,true);
      lc.setLed(0,6,0,true); lc.setLed(0,3,0,true); lc.setLed(0,2,0,true);
    }
  } else if (winner == 2) {
    lc.clearDisplay(0);
    while (winner == 2) {
      char customKey = customKeypad.getKey();
      if (customKey == '0') Reset_AVR();
      // Dibuja número 2
      lc.setLed(0,2,0,true); lc.setLed(0,3,0,true); lc.setLed(0,4,0,true);
      lc.setLed(0,5,0,true); lc.setLed(0,2,1,true); lc.setLed(0,2,2,true);
      lc.setLed(0,2,3,true); lc.setLed(0,2,4,true); lc.setLed(0,3,4,true);
      lc.setLed(0,4,4,true); lc.setLed(0,5,4,true); lc.setLed(0,5,5,true);
      lc.setLed(0,5,6,true); lc.setLed(0,5,7,true); lc.setLed(0,4,7,true);
      lc.setLed(0,3,7,true); lc.setLed(0,2,7,true);
    }
  }
}

int round_player() {
  if (player1) { player1 = false; result = 1; }
  else { player1 = true; result = 2; }
  return result;
}

void win(int player) {
  if (plays[0][0]==player && plays[0][1]==player && plays[0][2]==player) winner = player;
  else if (plays[1][0]==player && plays[1][1]==player && plays[1][2]==player) winner = player;
  else if (plays[2][0]==player && plays[2][1]==player && plays[2][2]==player) winner = player;
  else if (plays[0][0]==player && plays[1][0]==player && plays[2][0]==player) winner = player;
  else if (plays[0][1]==player && plays[1][1]==player && plays[2][1]==player) winner = player;
  else if (plays[0][2]==player && plays[1][2]==player && plays[2][2]==player) winner = player;
  else if (plays[0][0]==player && plays[1][1]==player && plays[2][2]==player) winner = player;
  else if (plays[0][2]==player && plays[1][1]==player && plays[2][0]==player) winner = player;
}

void switch_on_led(int col, int row, int colPlays, int rowPlays) {
  if (player1) {
    lc.setLed(0, col, row, true);
    lc.setLed(0, col+1, row-1, true);
  } else {
    lc.setLed(0, col, row-1, true);
    lc.setLed(0, col+1, row, true);
  }
  plays[rowPlays][colPlays] = round_player();
}

void painting(int bottone) {
  switch (bottone) {
    case 49: if (!q1) { switch_on_led(0,7,0,0); q1=true; } break;
    case 50: if (!q2) { switch_on_led(3,7,0,1); q2=true; } break;
    case 51: if (!q3) { switch_on_led(6,7,0,2); q3=true; } break;
    case 52: if (!q4) { switch_on_led(0,4,1,0); q4=true; } break;
    case 53: if (!q5) { switch_on_led(3,4,1,1); q5=true; } break;
    case 54: if (!q6) { switch_on_led(6,4,1,2); q6=true; } break;
    case 55: if (!q7) { switch_on_led(0,1,2,0); q7=true; } break;
    case 56: if (!q8) { switch_on_led(3,1,2,1); q8=true; } break;
    case 57: if (!q9) { switch_on_led(6,1,2,2); q9=true; } break;
    case 48: Reset_AVR(); break;
  }
}
