Construye un Temporizador Regresivo Fiable con Arduino y Pantalla de 7 Segmentos SparkFun

Componentes y materiales

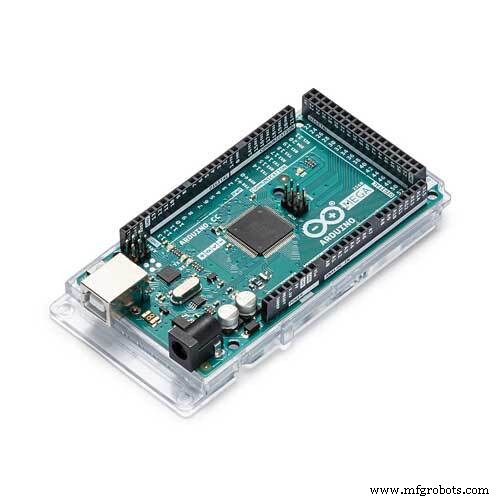

• 1 × Arduino Mega 2560 (o cualquier placa Arduino compatible)
• 1 × Pantalla serial de 7 segmentos SparkFun - Rojo (sin placa breakout)

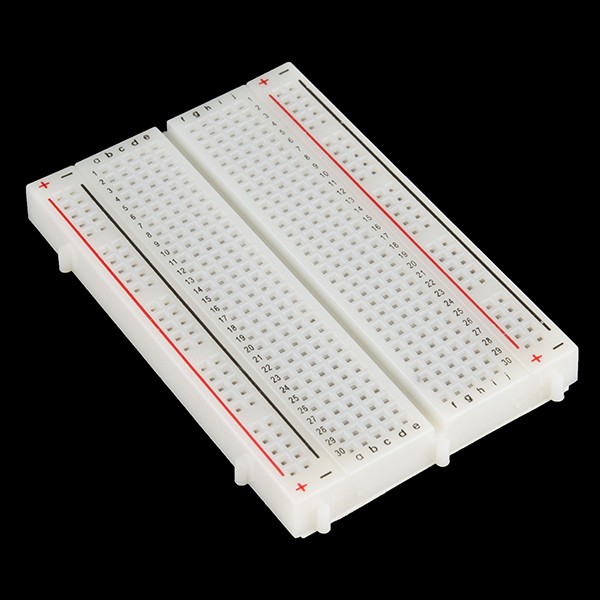

• 1 × Protoboard (genérica)
• 1 × Cables jumper (genéricos)
• 1 × Cable USB-A a Mini-USB

Aplicaciones y servicios en línea

• Arduino IDE

Sobre el proyecto

Este proyecto nació de la necesidad de contar con un temporizador sencillo. Solo tienes que cargar el código en tu Arduino (cualquier modelo funciona) y la cuenta regresiva comienza automáticamente. Para modificar el tiempo total, cambia el valor de la variable n en el código. Recuerda: 1000 = 1 segundo, así que 60000 = 60 segundos. La fórmula es (SEGUNDOS × 1000). Al pulsar el botón de reset, el contador se reinicia automáticamente.

long n = 60000; // tiempo inicial → CAMBIA AL TIEMPO DESEADO

Código

El siguiente código controla la pantalla de 7 segmentos de 4 dígitos mediante multiplexación. Incluye funciones para mostrar números, gestionar el punto decimal y manejar el reinicio mediante el pin 13.

// Configuración de pines para la pantalla de 7 segmentos
const int a = 12, b = 10, c = 8, d = 7, e = 6, f = 11, g = 9;
int p = 0; // punto decimal
int startStopReset = 13; // botón de reinicio
const int d1 = 1, d2 = 2, d3 = 3, d4 = 4; // pines de selección de dígito

long n = 60000; // tiempo inicial en milisegundos (60 segundos)
int x = 100;
int del = 55; // retardo de multiplexación en microsegundos

void setup() {
  pinMode(d1, OUTPUT); pinMode(d2, OUTPUT); pinMode(d3, OUTPUT); pinMode(d4, OUTPUT);
  pinMode(a, OUTPUT); pinMode(b, OUTPUT); pinMode(c, OUTPUT); pinMode(d, OUTPUT);
  pinMode(e, OUTPUT); pinMode(f, OUTPUT); pinMode(g, OUTPUT); pinMode(p, OUTPUT);
  pinMode(startStopReset, INPUT_PULLUP);
}

void loop() {
  // Multiplexación de los 4 dígitos
  digitalWrite(p, HIGH);
  clearLEDs();
  pickDigit(1); pickNumber((n/x/1000)%10); delayMicroseconds(del);
  clearLEDs();
  pickDigit(2); pickNumber((n/x/100)%10); delayMicroseconds(del);
  clearLEDs();
  pickDigit(3); dispDec(3); pickNumber((n/x/10)%10); delayMicroseconds(del);
  clearLEDs();
  pickDigit(4); pickNumber(n/x%10); delayMicroseconds(del);

  n--; // decrementa el contador

  // Reinicio al pulsar el botón (pin 13 a LOW)
  if (digitalRead(startStopReset) == LOW) {
    n = 60000; // restablece al tiempo original
  }
}

// Funciones auxiliares: pickDigit, pickNumber, dispDec, clearLEDs, zero()...nine()
// (Ver código completo en el repositorio del proyecto)
