Pistola de Agua Inteligente Activada por Movimiento con Arduino Nano

Componentes y suministros

Herramientas y máquinas necesarias

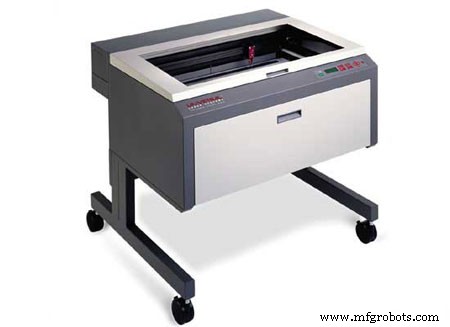

• Cortadora láser (genérica)

Sobre el proyecto

Descripción general

Este proyecto se inspiró en la Pistola de Agua con Detección de Movimiento Arduino de Tinkernut. Quería replicar el proyecto de Tinkernut, pero no conseguía el disparador automático Raid en China. Una búsqueda en Taobao.com me llevó a descubrir un producto muy similar al Raid Auto Trigger por un precio razonable de ¥78.80. Resultó ser considerablemente más fácil de hackear, ya que no requería manipular componentes internos, solo modificar el botón pulsador para hacerlo compatible con protoboard/Arduino.

Convertimos esto en un taller, de ahí todas las diapositivas de PowerPoint y el texto grande.

PASO 1: Hackear la pistola de agua

El proceso implica desmontar la pistola de agua, identificar el mecanismo del botón pulsador y modificarlo para que pueda ser controlado por el Arduino. Se sueldan cables a los contactos del botón para permitir el control electrónico del disparador.

PASO 2: Interfaz con Arduino

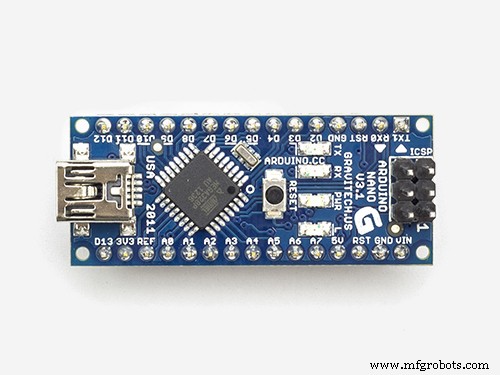

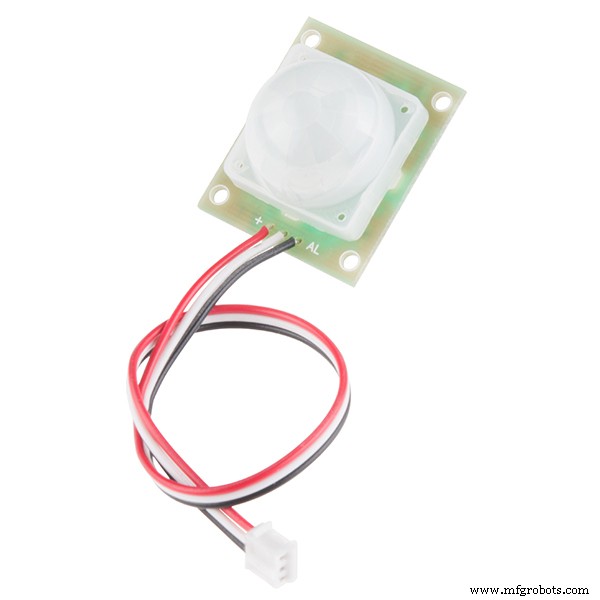

Configura y prueba el sensor de movimiento PIR con el Arduino Nano. El código permite que el sensor se calibre durante 10 segundos al inicio.

/* Sensor PIR */
int calibrationTime = 10;
int outputPin = 2;
int inputPin = 4;
int pirState = LOW;
int val = 0;

void setup() {
  pinMode(outputPin, OUTPUT);
  pinMode(inputPin, INPUT);
  digitalWrite(outputPin, LOW);
  Serial.begin(9600);
  Serial.print("calibrando sensor ");
  for(int i = 0; i < calibrationTime; i++){
    Serial.print(".");
    delay(1000);
  }
  Serial.println(" listo");
  Serial.println("SENSOR ACTIVO");
  delay(50);
}

void loop(){
  val = digitalRead(inputPin);
  if (val == HIGH) {
    digitalWrite(outputPin, HIGH);
    if (pirState == LOW) {
      Serial.println("¡Movimiento detectado!");
      pirState = HIGH;
    }
  } else {
    digitalWrite(outputPin, LOW);
    if (pirState == HIGH){
      Serial.println("¡Movimiento finalizado!");
      pirState = LOW;
    }
  }
}

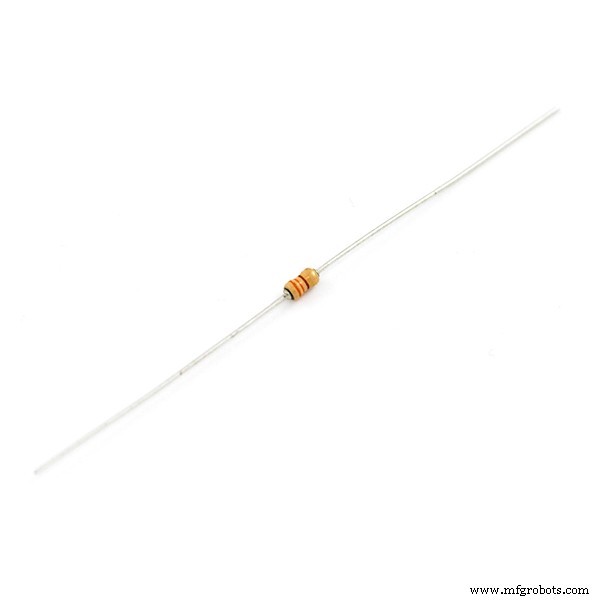

Usa el monitor serial para verificar el funcionamiento, luego conecta la pistola de agua. Configura el transistor y la resistencia como se muestra en el esquema: el transistor actúa como interruptor controlado por el Arduino para activar el motor de la pistola.

Con esto tendrás una pistola mojadora activada por movimiento funcional. Usamos una cortadora láser para hacer una carcasa de madera (rápido y necesitábamos varias para el taller), pero también podrías usar una impresora 3D. Ten en cuenta que el código incluye un retraso de 10 segundos para permitir la calibración del sensor de movimiento.
