Construye un Reloj Maestro LED Personalizado con Alarma – Visible desde 12 Metros

Componentes y Suministros

Aplicaciones y Servicios Online

• Arduino IDE – Entorno de desarrollo para programar la placa

Sobre el Proyecto

Descripción General

Este proyecto está dirigido a quien desee un reloj grande, legible desde 12 metros de distancia o de cerca. Es escalable: puedes añadir más pantallas DMD para aumentar su tamaño. Incorpora una alarma programable que puede actuar como disparador de eventos, por ejemplo, para un sistema de riego automático, recordatorios de reuniones semanales o cualquier dispositivo conectado a un relé.

Lista de Materiales

• Pantalla DMD Freetronics
• Módulo RTC para Arduino
• Zumbador (opcional – lo suficientemente fuerte para despertarte)
• Pulsador momentáneo
• 2 interruptores On/Off (el de alimentación es opcional)
• Arduino UNO o placa compatible
• Proto-shield para Arduino (opcional)
• Fuente de alimentación para Arduino
• Fuente regulada 5 VDC capaz de 4–30 A (opcional, para brillo máximo; no necesaria en operación normal)

Construcción

Parte 1 – Electrónica

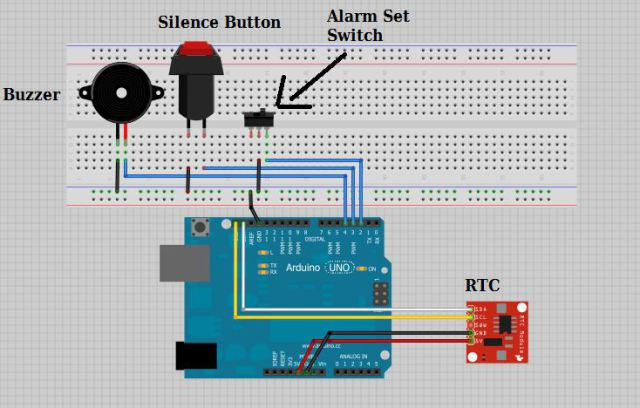

1. Conecta el zumbador, el botón de silenciar y el interruptor de alarma en la protoboard.
2. Cablea un pin de cada interruptor a tierra y el pin GND del zumbador al GND del Arduino (según el diagrama).
3. Conecta el otro pin del interruptor de alarma a D2, el de silenciar a D3 y el zumbador a D4.
4. Conecta el módulo RTC al Arduino según su tipo (consulta la hoja de datos del fabricante; sigue el diagrama en la mayoría de casos).
5. Conecta el DMDCON al Arduino y enchufa la pantalla DMD.
6. Para brillo máximo de la DMD, alimenta los terminales "High Brightness" con una fuente de 5 V.
7. Si deseas montaje definitivo, suelda todos los componentes en el proto-shield y conecta adecuadamente.

Parte 2 – Software

1. Instala la librería DMD (disponible en el repositorio del autor) en la carpeta libraries de Arduino.
2. Descarga el sketch desde Prototyping Corner o al final de la página. Contiene las operaciones básicas del reloj maestro.
3. Para ajustar la hora en el RTC, localiza las líneas 117–124 y modifícalas con la hora actual. Descomenta la línea 124 y sube el sketch. Vuelve a comentar la línea 124 y sube de nuevo; de lo contrario, el RTC se quedará fijo en esa hora.
4. En las líneas 593 y 594 configuras el día y la hora de la alarma (formato 24 h). La codificación de días es: 1=Domingo, 2=Lunes, 3=Martes, 4=Miércoles, 5=Jueves, 6=Viernes, 7=Sábado.

Ampliaciones

Añadir más pantallas

Puedes encadenar varias pantallas DMD para agrandar el reloj. Consulta la documentación de la librería DMD para detalles de cableado y configuración.

Añadir más alarmas

Copia el bloque de función CheckAlarm, cámbiale el nombre (p.ej. CheckAlarm2), ajusta los pines y las condiciones de día/hora, y llámala desde loop(). El ejemplo incluido en el código original muestra la estructura completa.

Código

El sketch completo (C/C++) se incluye a continuación. Incluye manejo del RTC DS1307, control de la pantalla DMD mediante SPI y Timer1, y la lógica de alarma con función snooze.

/* Master Clock sketch. Created 26/03/14
   Arduino program using Freetronics DMD as display output.
   Alarm function on pins 2 (alarm set), 3 (snooze), 4 (alarm output).
   Alarm time and days set on lines 551 and 552.
   Jed Hodson 2014 */
#include <SPI.h>
#include <DMD.h>
#include <TimerOne.h>
#include "SystemFont5x7.h"
#include <Wire.h>

#define DS1307_I2C_ADDRESS 0x68
int AlarmSetPin = 2;
int SnoozePin = 3;
int Alarm = 4;
// ... (resto del código completo tal como se proporciona en la fuente)

Esquemático
