Pantalla de Luz y Sonido con Arduino: Himno Nacional de EE. UU.

Componentes y suministros

Herramientas necesarias

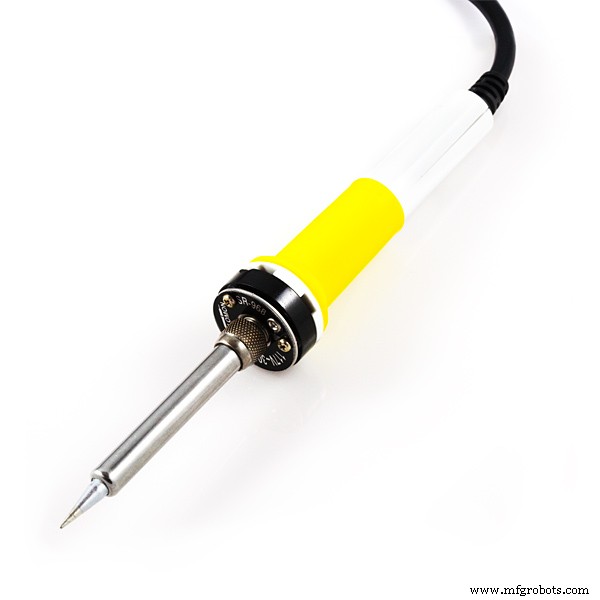

• Soldador

Sobre el proyecto

Proyecto derivado de un sistema de luces navideñas. Un Arduino Nano reproduce dos melodías mediante la función tone() sincronizadas con LEDs rojos, blancos y azules: "Charge" (carga) y el "Himno Nacional de EE. UU." (The Star-Spangled Banner). Mientras no se pulsa ningún botón, los LEDs parpadean aleatoriamente.

El código usa funciones modulares para facilitar ajustes de tono, duración y efectos visuales. Incluye control de staccato, cambios de tempo y hasta transposiciones automáticas al final de la canción.

Esquema de conexiones

• Botón "Charge" → Pin D3 (interrupción)
• Botón "Start" → Pin D5
• Zumbador → Pin D9
• LED Rojo → Pin D6
• LED Blanco → Pin D7
• LED Azul → Pin D8

Alimentación: batería 9V con interruptor externo.

Código completo

USA_ANTHEM_Updated.ino (Arduino)

/* The Star Spangled Banner con LEDs
   Creado por Ryan Aebi, junio 2018
   Estructura: loop principal → funciones para cada canción
   Notas definidas por frecuencia (Hz) y duración
   Incluye: Charge, USNationalAnthem, Twinkle (efecto aleatorio)
   Transposición automática al final (×1.06³ ≈ 3 semitonos) */

// ... [código completo en el original] ...
// Funciones clave:
// - Charge(): reproduce "Charge" con LEDs
// - SingleDWwithNote(Hz, pinLED, duración, staccato)
// - USNationalAnthem(): himno completo con 34 compases
// - Twinkle(): parpadeo aleatorio mientras espera input
// - setup(): pines, pull-ups, estados iniciales
// - loop(): lectura botones → ejecuta canción o Twinkle

Esquemáticos

• Conexiones en protoboard (imagen)
• Cableado sin soldar (foto)
• Detalle de conexiones (foto)
• Lista de costes y proveedores (imagen)
