Biblioteca de gestión de mensajes para aplicaciones de plc mediante IEC-61131 y eHMI

Introducción

La biblioteca CXMM_MessageManagement ofrece funciones para mostrar información, advertencia, error y otros mensajes del programa de aplicación en la hmi. El diseño se apoya en la pantalla de notificación PLCnext WBM.

Ejemplo de primeros pasos

Establecer el texto del mensaje en la variable plc udtTextBuffer

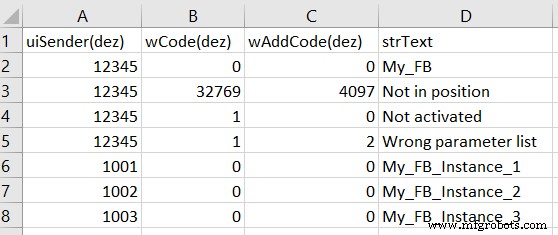

Se recomienda almacenar el texto del mensaje en un archivo csv y usar el FB PBCL_FileCsvRead de la biblioteca PLCnextBase para configurar los datos en la variable pls.

Establecer texto para la columna del remitente

Para la columna del remitente, configure los parámetros de la siguiente manera:
uiSender> 0, wCode =0, wAddCode =0

CXMM_udtMessageMgr.udtTextBuffer.arrText[0].uiSender := 12345;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].wCode    := WORD#16#0;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].wAddCode := WORD#16#0;
CXMM_udtMessageMgr.udtTextBuffer.arrText[0].strText  := 'My_FB';

Establecer texto para la columna de mensajes

Para la columna del mensaje, configure los parámetros de la siguiente manera:
uiSender> 0, wCode> 0, wAddCode> 0

CXMM_udtMessageMgr.udtTextBuffer.arrText[1].uiSender := 12345;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].wCode    := WORD#16#8001;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].wAddCode := WORD#16#1001;
CXMM_udtMessageMgr.udtTextBuffer.arrText[1].strText  := 'Not in position';

Ejemplo de cómo usar PBCL_FileCsvRead FB

PBCL_FileCsvRead(
    uiOffset        := UINT#1,
    strFileName     := strFileNameFileCsvRead,
    strDataTypes    := 'UINT;WORD;WORD;STRING' ,
    strDelimiter    := ';',
    udiRowCnt       => udiRowCntFileCsvRead,
    anyTable        := CXMM_udtMessageMgr.udtTextBuffer.arrText);

Crea una instancia del bloque de funciones CXMM_MessageManager

CXMM_MessageManager(udtMessageMgr := CXMM_udtMessageMgr);

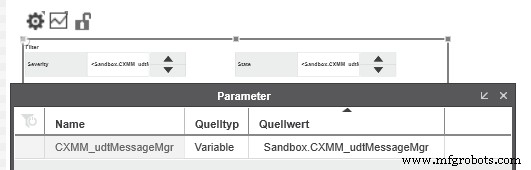

Crea una instancia del símbolo hmi CXMM_MessageDisplay

Conéctelo al CXMM_MessageManager bloque de funciones.

Crea una instancia del bloque de funciones CXMM_SendMessage

CXMM_SendMessage_11(
    xSend           := xSend,
    uiSender        := UINT#12345,
    uiSenderType    := UINT#0,
    wCode           := WORD#1,
    wAddCode        := WORD#0,
    enSeverity      := CXMM_enSeverity#Error,
    udtMessageMgr   := CXMM_udtMessageMgr);

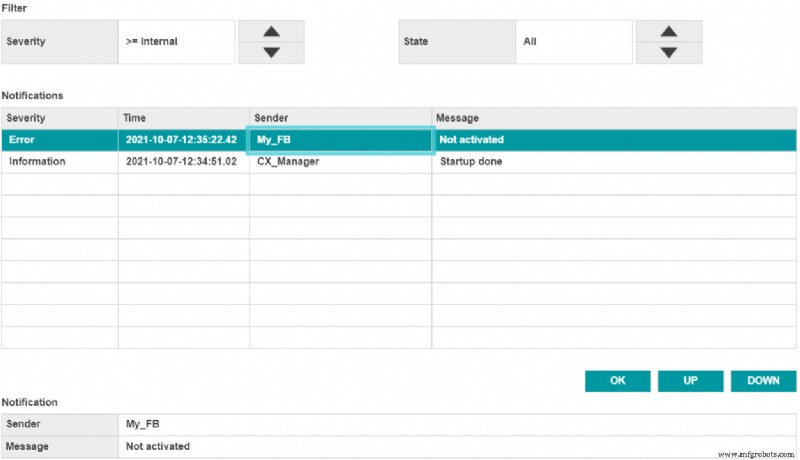

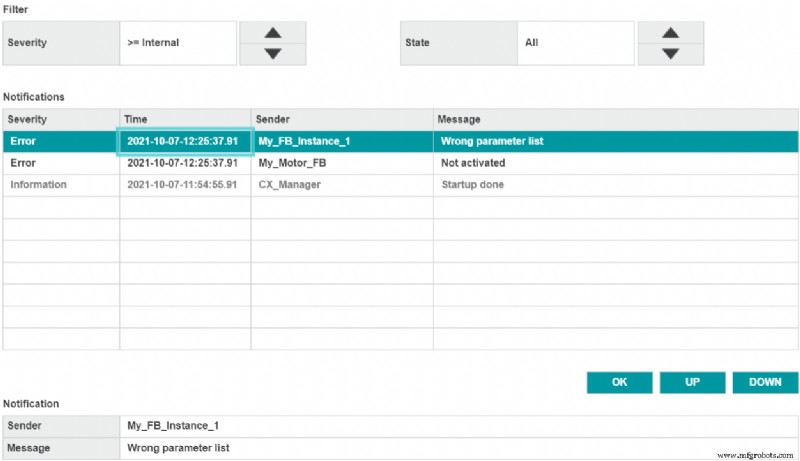

CXMM_MessageDisplay muestra el texto del mensaje

Descargue la biblioteca:https://github.com/WaldemarSommer22/MessageManagement-iec61131-plcnext.git
