Mejore la eficiencia del diseño PCB con simulación OrCAD PSpice

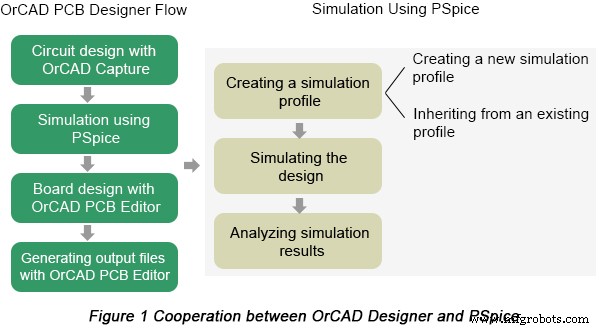

La simulación es un eslabón esencial en el proceso de diseño de PCB. PSpice es un simulador proporcionado por el software de diseño de PCB OrCAD. Acoplado con el flujo de trabajo de OrCAD Capture, PSpice proporciona una vista previa rápida antes del diseño de la placa para aumentar la eficiencia de fabricación de PCB y garantizar el rendimiento final de las PCB. La cooperación entre OrCAD Capture y PSpice se muestra en la Figura 1 a continuación.

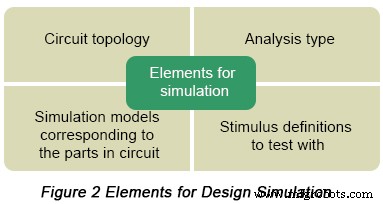

Por cierto, cuatro elementos deben conocerse antes de la simulación de diseño, que se enumeran en la siguiente figura.

Los tipos de análisis que PSpice puede realizar incluyen análisis DC, análisis AC, análisis transitorio y análisis avanzado. Cada tipo de análisis contiene sus propios tipos de análisis que se muestran en la siguiente tabla.
| Análisis DC | Análisis de barrido DC | Para barrer una fuente, un parámetro global, un parámetro de modelo o la temperatura a través de un rango de valores |
| Análisis de punto de polarización | Para implementar cualquier análisis | |
| Análisis de sensibilidad DC | Para calcular e informar la sensibilidad de un voltaje de nodo a cada parámetro de dispositivo | |
| Análisis AC | Análisis de barrido AC | Para calcular la respuesta de pequeña señal |
| Análisis de ruido | Para calcular e informar el ruido del dispositivo y el ruido total de salida y equivalente de entrada | |
| Análisis Transitorio | Análisis paramétrico | Para realizar múltiples iteraciones de un análisis estándar especificado |
| Análisis de temperatura | Para devolver análisis estándar establecidos en el cuadro de diálogo Configuración de simulación a diferentes temperaturas | |
| Análisis Monte Carlo | Para calcular la respuesta del circuito a cambios en valores de partes | |
| Análisis Avanzado | Análisis del peor caso | Para encontrar la salida probable peor de un circuito o sistema |
Después de una breve introducción de PSpice, a continuación vienen una serie de pasos sobre cómo implementar simulaciones basadas en él.
Crear un perfil de simulación
Antes de comenzar la simulación PSpice, debe crear un perfil de simulación en el que se guarden la configuración de simulación para un tipo de análisis para que pueda reutilizarlos convenientemente. Se pueden hacer ediciones y modificaciones en los perfiles de simulación de acuerdo con sus requisitos de diseño.
Ejecutar PSpice

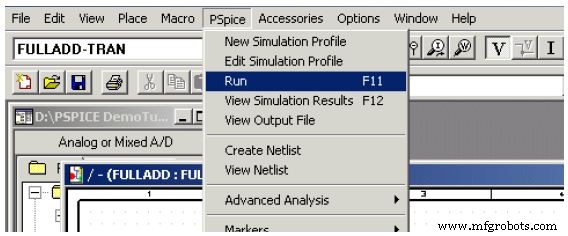

Elija Ejecutar desde el menú PSpice en OrCAD Capture.

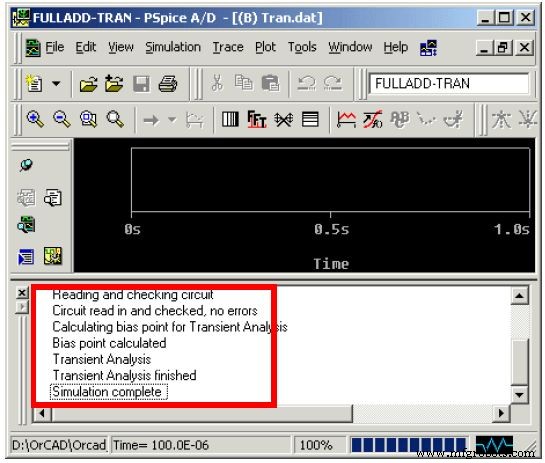

Luego, aparece el cuadro de progreso de Generación de Netlist PSpice indicando cada eslabón de todo el proceso. Cuando la simulación se completa, puede darse cuenta de eso desde la ventana de salida.

Ver formas de onda de salida
Las formas de onda de salida pueden verificarse después de simular un diseño usando PSpice, lo que le permite examinar el rendimiento del circuito y garantizar la validez de su diseño. La visualización de ondas de salida puede aplicarse para evaluar el rendimiento de su circuito a través de diferentes análisis.

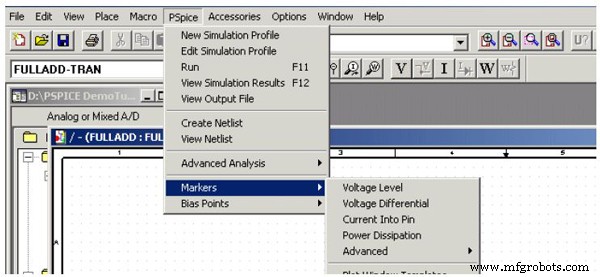

Aquí se necesitan colocar marcadores en su diseño de circuito en OrCAD Capture para indicar los puntos donde desea ver las formas de onda de simulación mostradas en PSpice. Para agregar marcadores, puede elegirlos desde el menú PSpice en Capture.

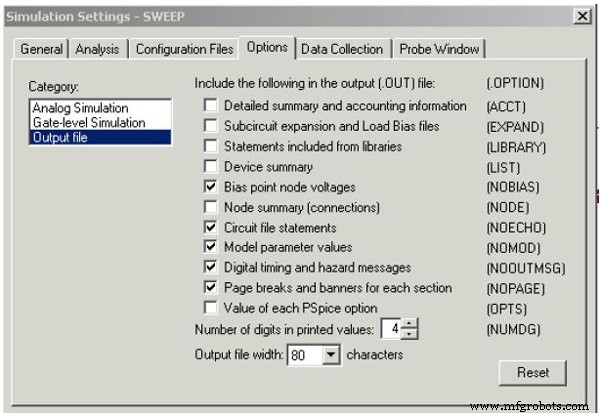

Nota: A medida que continúa la simulación, PSpice guarda los resultados de la simulación en dos archivos, el archivo de datos de forma de onda y el archivo de salida PSpice. El primero incluye resultados de simulación que pueden mostrarse gráficamente, mientras que el segundo puede o no contener información. Para configurar el archivo de salida, puede usar la pestaña Opciones en el cuadro de diálogo Configuración de Simulación, como se muestra en la siguiente figura.
