Sensor de gas Mq-3:La guía definitiva sobre un sensor de alcohol

Sin lugar a dudas, nadie puede cuestionar los cambios que salvan vidas a los que los sensores de gas han contribuido al detectar gases inflamables, combustibles y peligrosos. Los gases detectados son metano, CO, gases inflamables, entre otros. Un ejemplo es el módulo del sensor de alcohol del sensor de gas MQ3. Este artículo discutirá cómo funciona MQ3, sus alternativas, pinout, aplicaciones y características.

¿Qué es MQ3?

El módulo MQ-3 es un sensor de gas que detecta la presencia de gases como monóxido de carbono, hexano, GLP, metano y alcohol. Es un tipo de sensor de semiconductor de óxido de metal (MOS) que detecta la concentración de alcohol cuando se coloca en una red divisora ​​de voltaje.

Una descripción general del hardware

• El sensor de alcohol MQ-3 es recomendable en una placa de conexiones pequeña, ya que no es compatible con una placa de pruebas. Además, tiene dos salidas diferentes y es fácilmente utilizable. Su función es proporcionar una indicación binaria de la presencia de alcohol y su concentración análoga en aire limpio.
• El voltaje de salida analógica del sensor (en el pin analógico) generalmente proporciona proporciones variables de voltaje de salida analógica según la concentración de alcohol. Por lo tanto, una alta concentración de alcohol en aire limpio equivale a un alto voltaje de salida y viceversa.
• Más tarde, un comparador como el LM393 de alta precisión recibe la misma señal analógica. Luego, aprovecha la señal en el pin de salida digital (DO).

Símbolo de comparación

• El módulo de hardware tiene un potenciómetro incorporado que ajusta la sensibilidad DO. Además, ayuda a establecer el umbral mediante el cual la concentración de alcohol que excede el valor umbral tiene un rendimiento bajo.
• Por último, pero no menos importante, el módulo de hardware MQ-3 tiene dos LED, LED de alimentación y LED de estado. El LED de estado se enciende cuando hay una salida digital baja, mientras que el LED de alimentación se enciende cuando enciende el módulo.

¿Cómo funciona el sensor MQ-3?

MQ3 funciona como se explica a continuación.

Para empezar, cuando calientas el dióxido de estaño (SnO₂ ) capa semiconductora a altas temperaturas, la superficie absorberá oxígeno.

Luego, (en aire limpio) las moléculas de oxígeno atraerán electrones de la banda de conducción en el dióxido de estaño.

En consecuencia, se formará una capa de agotamiento de electrones debajo de la superficie de SnO₂ moléculas y crear una barrera potencial. Como tal, el SnO₂ La película evita el flujo de corriente eléctrica debido a que es altamente resistiva.

Sin embargo, cuando el alcohol presente reacciona con el oxígeno adsorbido, la densidad superficial del oxígeno se reduce. Como resultado, la barrera potencial también disminuye. El dióxido de estaño luego recibe electrones, lo que permite el libre flujo de corriente a través del sensor.

En resumen, más consagración de alcohol disminuye la resistencia analógica, aumentando así la lectura de voltaje.

Descripción del marcador

Las dos categorías principales de pinout MQ-3 son las siguientes;

Para módulo sensor MQ-3

TIERRA – El pin de tierra conecta el módulo a la tierra del sistema.

Pin de salida analógica (AO)/Aout emite un voltaje analógico que oscila entre 0 y 5 V según la intensidad del gas.

CCV: El pin Vcc es la fuente de alimentación del módulo y proporciona un voltaje de funcionamiento de +5V.

Salida digital (DO) – Después de usar un potenciómetro para establecer un valor de umbral, puede usar el pin DO para obtener el voltaje de salida.

Para sensor MQ-3

Pasadores en H: Hay dos pines H mediante los cuales conectará uno a tierra y el otro al suministro.

Alfileres A: Debe conectar los pines A al voltaje de suministro.

B-pines – Tenga en cuenta que los pines B y los pines A son intercambiables. Por lo tanto, uno de los pines puede conectarse a tierra mientras que el otro actúa como salida.

1. Característica

Ahora daremos una idea de las características y especificaciones del sensor MQ-3.

Características del sensor de alcohol MQ-3

• Primero, su tipo de sensor es un semiconductor.
• Entonces, requiere un circuito de accionamiento simple para funcionar.
• En tercer lugar, a menudo se encuentra en un modo de espera de bajo consumo.
• Además de su longevidad, MQ-3 también es económico.
• Además, tiene una sensibilidad alta/buena al gas de alcohol y una respuesta rápida.
• Tiene una sencilla interfaz de encabezado SIP que ayuda en su compatibilidad con la mayoría de los microcontroladores.
• Finalmente, requiere voltaje del calentador.

Especificaciones del sensor de gas MQ-3

• Su temperatura de funcionamiento oscila entre -10 °C y 50 °C (14 °F y 122 °F).
• En segundo lugar, su requisito de alimentación es de 5 V CC a 60 mA (calentador apagado) y 165 mA (calentador encendido).
• Además, tiene una resistencia de carga de 200 kΩ.
• Tiene una sensibilidad (S) como Rs (en aire) / Rs (0,4 mg/L de alcohol) ≥5. Por lo tanto, puede detectar una concentración de 0,05 a 10 mg/L de alcohol.
• Tiene un tiempo de precalentamiento de más de 24 horas y un alcance de concentración que va de 25 a 500 ppm de alcohol.
• Además, sus interfaces incluyen una salida compatible con TTL (ALR) y una entrada compatible con TTL (HSW).
• Su pin de salida digital emite un TTL digital de 0 y 1 (0,1 y 5 V). Por el contrario, el valor de su salida AO es de 0,1-0,3 V, con una concentración máxima de voltaje de aproximadamente 4 V (en relación con la contaminación).
• Además, su resistencia de detección (Rs) oscila entre 2 kΩ y 20 kΩ (en 0,4 mg/l de alcohol).
• Su consumo de corriente es de 150 mA, mientras que el consumo de su calentador es inferior a 750 mW.
• Por último, tiene un tamaño de 32 × 22 × 16 mm.

Sensores equivalentes a MQ-3

Algunos sensores equivalentes a MQ-3 en el mercado son MQ303A, MQ214 y MQ-2.

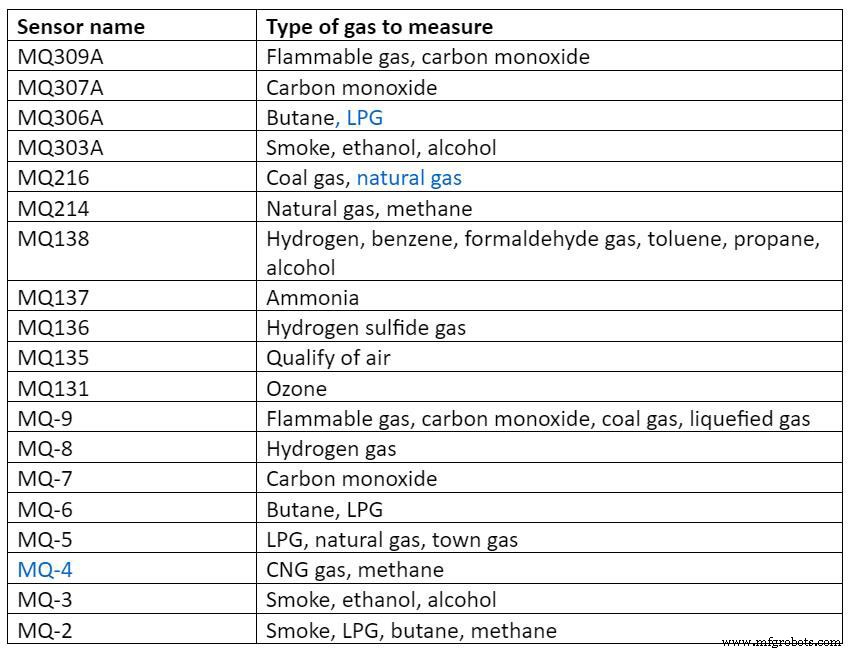

Alternativamente, puede usar la tabla a continuación para determinar con qué sensor se conformará según el tipo de gas.

(detector de monóxido de carbono)

Aplicaciones del sensor de gas MQ-3

incluir;

• Equipo de monitoreo ambiental,
• Un alcoholímetro común,

• Alarma de exceso de nivel de gas,
• Juguetes y
• Dispositivo de detección de fondo/independiente.

Conclusión

Para concluir, el sensor de alcohol MQ-3 es un componente electrónico que ha contribuido significativamente a la seguridad, especialmente en la carretera. Además, además de ser barato, cualquiera puede operarlo.

Mientras terminamos, esperamos que el artículo haya sido útil. Sin embargo, contáctenos si necesita más detalles sobre el sensor.
