J111 JFET:pinout, características, aplicaciones y otros conocimientos importantes explicados

El transistor de efecto de campo de unión (JFET) es un dispositivo semiconductor que utiliza el voltaje de entrada para controlar sus características de salida (controlado por voltaje). Además, tiene tres terminales a través de los cuales aplica huecos o electrones (portadores) en la conducción de corriente. Uno de los tipos de JFET es J111, que será nuestro enfoque principal hoy. Como tal, discutiremos su configuración de pines, características, aplicaciones y luego daremos una descripción general del principio de funcionamiento de los JFET.

JFET de canal P

Configuración de pines j111 JFET

J111 JFET tiene tres pines en su pinout. Comprenden pines de compuerta, drenaje y fuente.

Símbolo de JFET J111 de canal n

• Pin1/ Terminal de drenaje:permite que la corriente fluya hacia el chip.
• Pin2/Terminal fuente:controla la polarización de JFET.
• Pin3/Terminal de puerta:se conecta a GND y es una salida de corriente del chip.

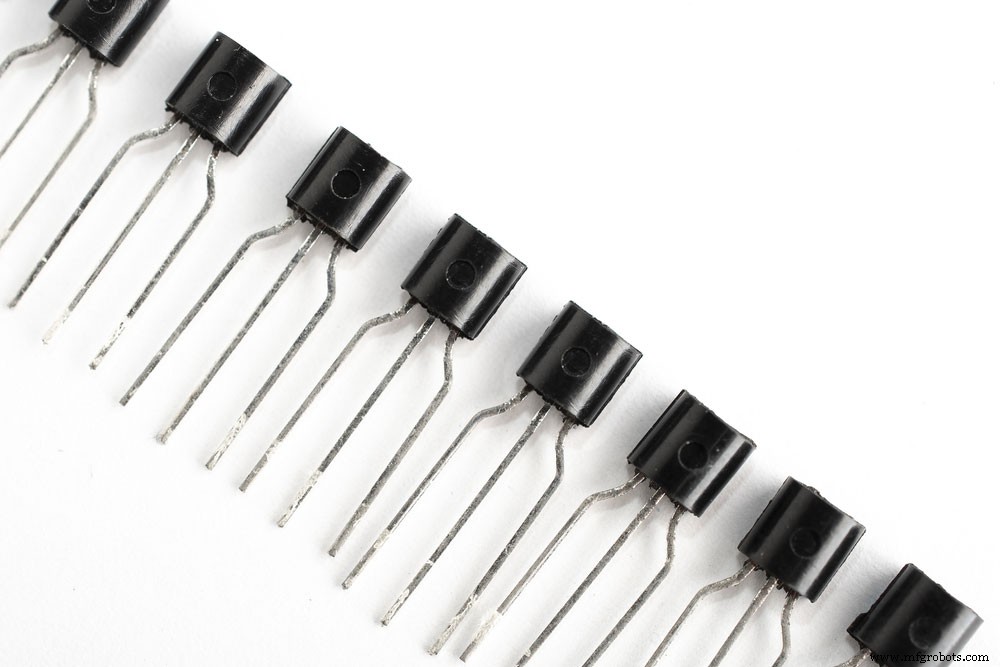

J111 en un paquete TO-92

Característica

Las características y clasificaciones máximas de J111 JFET incluyen lo siguiente:

Nota; Las clasificaciones máximas son valores límite de tensión individuales que determinan la cantidad de daño que puede soportar el j111.

• Tiene una geometría internet N0132S con alta impedancia de entrada.
• Entonces, cumple con RoHS.
• Su temperatura de unión de operación y almacenamiento varía de -65 °C a +150 °C, mientras que tiene una temperatura de avance de 300 °C.
• Además, tiene una ganancia de alta potencia:1 5 mS típico y bajo nivel de ruido:1,2 nV/√Hz típico.
• Su disipación de potencia es de aproximadamente 625 mW.
• Además, tanto el voltaje máximo de puerta-fuente como el voltaje máximo de puerta de drenaje son 35 V.
• Por último, está disponible en las opciones de paquete TH (paquete de orificio pasante), Bare Die y SMT. También incluye paquete tipo TO-92 conteo de pines y un paquete SOT-23 de montaje en superficie.

¿Cómo funciona JFET?

Usaremos dos escenarios de trabajo para explicar cómo funciona un JFET;

Primer Caso

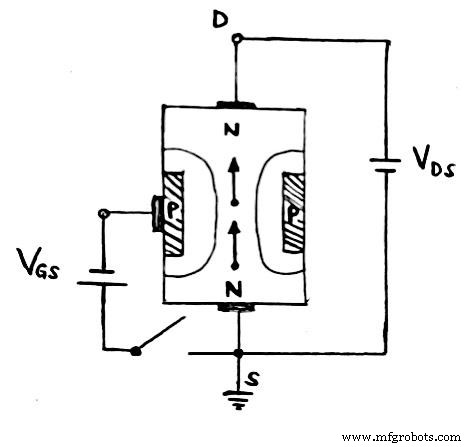

Ilustración del primer circuito sobre el funcionamiento de JFET

Comienza aplicando voltaje VDS entre la fuente y los terminales de drenaje sin voltaje de puerta. En consecuencia, obtendrá capas de agotamiento establecidas por las dos uniones p-n en los lados de la barra.

Luego, comenzará el flujo de electrones desde la fuente hasta el terminal de drenaje a través del canal formado entre las capas de agotamiento.

Nota; Los tamaños de las capas de agotamiento determinan la corriente conducida a través de la barra y el ancho del canal.

Segundo Caso

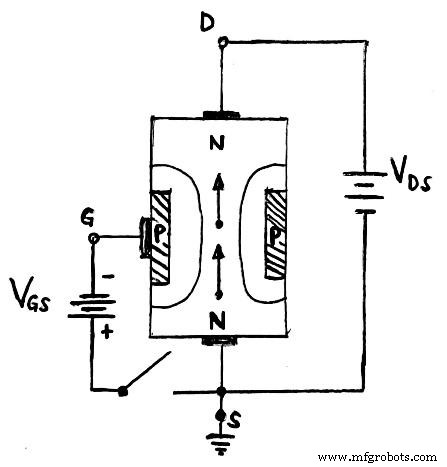

Una segunda ilustración de cómo funciona JFET

Aquí, trabajaremos a la inversa. Por lo tanto, aplicaremos voltaje VGS entre la fuente y los terminales de puerta. Con el suministro, aumentaremos el ancho de la capa de agotamiento.

Posteriormente, el canal conductor reducirá que aumentará la resistencia de la barra n, por lo tanto, disminuirá la fuente para drenar la corriente.

Por el contrario, al disminuir la polarización inversa de la puerta, se reduce el ancho de la capa de agotamiento. Posteriormente, la corriente de la fuente al drenaje aumenta debido al aumento del ancho del canal conductor.

Tenga en cuenta que los JFETS de canal n y canal p tienen un funcionamiento similar. La única diferencia es que los JFETS de canal p usan huecos y no electrones como portadores de la corriente del canal. Además, tienen polaridades VGS y VDS invertidas.

Equivalente de J111

Como equivalente o reemplazo del JFET de canal N J111, puede considerar J107. Es un interruptor rentable que funciona como un amplificador JFET de bajo ruido.

(JFET electrónicos)

1. La diferencia entre JFET y BJT

El transistor de unión bipolar y el JFET tienen diferencias según la tabla;

JFET	BJT
JFET es un transistor unipolar porque tiene un tipo de portador, es decir, electrones en tipo n y huecos en el canal de tipo p.	Es un transistor bipolar ya que tanto los huecos como los electrones ayudan en la conducción.
Su circuito de entrada tiene polarización inversa, lo que contribuye a una alta impedancia de entrada.	La polarización directa en su circuito de entrada da como resultado una baja impedancia de entrada.
Carece de un empalme, por lo tanto, tiene un bajo nivel de ruido.	La presencia de uniones da como resultado un mayor nivel de ruido.
Utiliza el voltaje del terminal de puerta para regular la corriente entre la fuente y el drenaje.	Utiliza corriente base para controlar el viento entre el emisor y el colector.
Aquí, el terminal de puerta no recibe corriente.	Por otro lado, BJT recibe algunas corrientes de base µA.

Aplicación J111 JFET

J111 JFET es común en aplicaciones de alta ganancia y bajo ruido, como se indica a continuación.

• Choppers,
• Aplicaciones de audio e industriales,
• Interruptores analógicos y
• Conmutadores.

Un conmutador simple

Conclusión

Para concluir, J111 es un transistor chopper JFET que funciona con muchos voltajes de suministro. Además, sus parámetros operativos lo convierten en un producto adecuado para muchos expertos técnicos porque es sencillo.

Eso es todo por hoy. No obstante, para más consultas, no dude en ponerse en contacto con nosotros.
