Guía Completa del Regulador de Voltaje LM7815: Uso, Características y Aplicaciones

Los reguladores de voltaje son muy populares en proyectos eléctricos. Funcionan proporcionando voltaje de salida sostenido pese al voltaje de entrada. El rectificador LM7815 pertenece a la serie LM78XX de circuitos consolidados. Los reguladores de esta serie tienen tres pines y producen voltaje de salida fijo. Sin embargo, vienen con voltajes fijos de salida contrastantes. Esto ayuda a que la serie LM78XX sea aplicable en muchas aplicaciones. Este artículo discute el regulador LM7815, sus características y uso en proyectos.

Introducción al Regulador de Voltaje 7815

El LM7815 es un regulador de voltaje fijo. Su nombre 7815: "78" = regulador proporciona voltaje positivo; "15" = salida 15 V. Por tanto, el regulador de voltaje positivo LM7815 entrega +15 V.

Con +15 V, el regulador da a la mayoría de componentes TTL potencia sostenible. Disponible en encapsulados TO-220, TO-3, TO-220FP y D2PAK.

Corriente de salida medible: hasta 1,5 A. Pero el CI sufre mucha pérdida de calor. Use disipador para mitigar y evitar pérdida excesiva, especialmente en proyectos de alta energía.

Ejemplo: aplicación de regulación local on-card. Elimina problemas de distribución de regulación de punto único. La presencia de estos reguladores terminales es instrumental en sistemas lógicos y HiFi.

Nota:

Recuerde: voltaje de entrada del LM7815 debe estar siempre entre 17 V y 35 V. Corriente bajo 17 V no produce salida estable. Requiere al menos 2 V sobre su salida fija para trabajar eficientemente. Sin embargo, suministrar >35 V no recomendado: daña el dispositivo.

Características del Regulador 7815

• Diseño de circuito regulador configurado para salida +15 V.
• Voltaje de entrada mínimo requerido: 17 V.
• Voltaje de entrada máximo variable: 35 V.
• Corriente de salida máxima: 1,5 A.
• Función integrada de apagado por cortocircuito.
• Función integrada de apagado térmico.
• Corriente de reposo (quiescent) de 8 mA.
• Protección: límite de corriente por cortocircuito y sobrecarga térmica interna.
• Temperatura de unión alta: 125 °C.
• Encapsulados: TO-220, TO-220FP, D2PAK, TO-3.

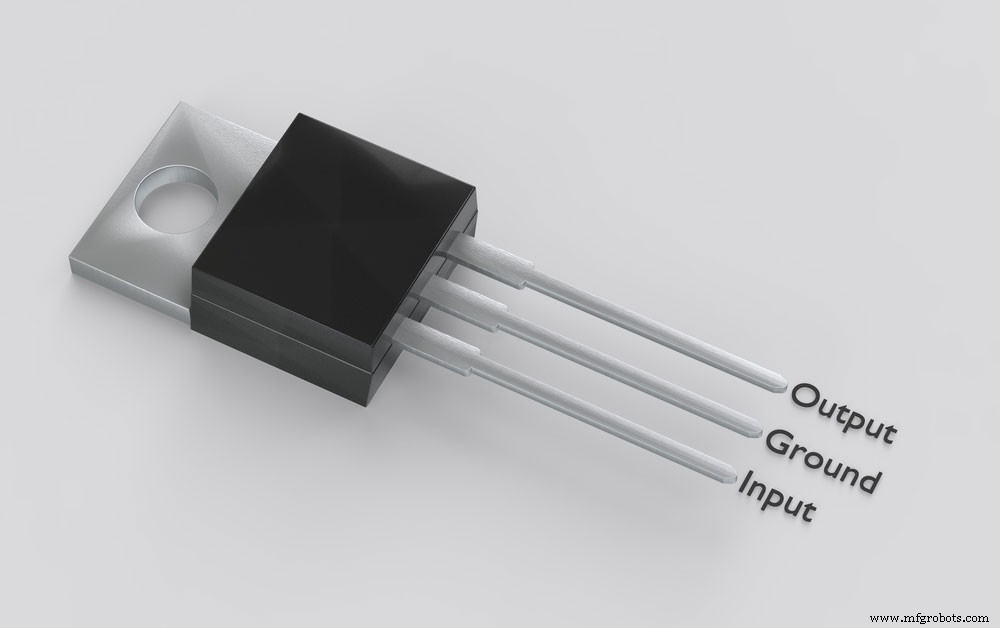

Configuración de Pines LM7815

El LM7815 está entre reguladores de 3 terminales: entrada, salida, tierra. Tabla describe cada pin.

Pin	Nombre	Descripción
1	Input (V+)	Suministra voltaje de entrada no específico.
2	Ground	Pone a tierra todo el circuito; pone a tierra el curso.
3	Output (V0)	Entrega voltaje de salida sintonizado +15 V.

¿Cómo Usar un Regulador de Voltaje LM7815?

Use regulador positivo 7815 como cualquier equipo eléctrico en circuito. Importante: úselo con dos capacitores para resultados fiables. Ej: 0,1 µF y 0,33 µF.

Usualmente, 0,33 µF = capacitor de entrada; 0,1 µF = capacitor de salida. El de entrada (cerámico) maneja problemas de inductancia de entrada. El de salida (cerámico) añade estabilidad.

Significativo: coloque capacitores de entrada/salida cerca de terminales del circuito. Esencial porque funcionan eficientemente cerca de terminales.

Notará que ambos capacitores son cerámicos. El cerámico es más rápido que electrolítico, de ahí su uso.

Consejos Adicionales

Siempre use disipador si quiere usar regulador por períodos largos con resultados estables. Evite cargas >1,5 A y voltaje >35 V. Opere dispositivo entre 0 y 125 °C. Almacene entre -65 y 150 °C.

Aplicación del Regulador de Voltaje LM7815

• Limitador de corriente en aplicaciones electrónicas.
• Regulador dual regulado en circuitos electrónicos.
• Regulador constante 15 V. Salida +15 V ayuda a microcontroladores y sensores en proyectos eléctricos.
• Circuito de protección contra inversión de polaridad de salida.

Resumen

El regulador +15 V es equipo electrónico crucial en serie LM78XX. Ya aprendimos a trabajarlo para mejores resultados.

Esperamos que este artículo le ayude. Para preguntas, no dude en contactarnos.
