Transistor 2N3055: Guía Completa, Características y Aplicaciones
El 2N3055 es un transistor NPN de potencia en encapsulado TO-3, clásico y ampliamente usado desde los años 60. Destaca por su robustez, área de operación segura (SOA) amplia y buena linealidad, siendo referencia en amplificadores de audio, fuentes conmutadas y etapas de potencia lineales.
¿Qué es el 2N3055?
Es un transistor bipolar de unión (BJT) NPN de silicio, controlado por corriente. Una pequeña corriente en la base controla una corriente mucho mayor entre colector y emisor. La conducción se produce por movimiento de electrones (portadores mayoritarios en NPN).

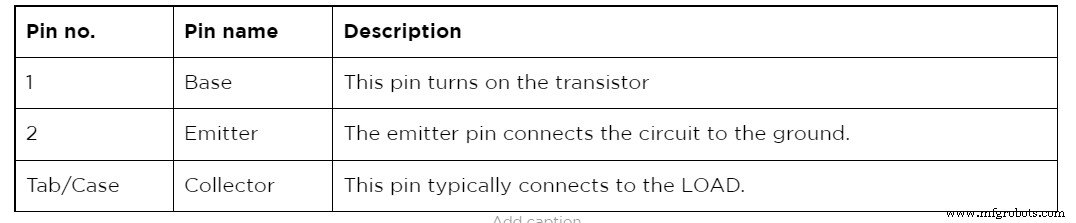

Configuración de Pines (TO-3)
En el encapsulado TO-3:
- Pin 1 (Base): Terminal de control.
- Pin 2 (Emisor): Terminal de referencia/emisión.
- Carcasa / Pestaña (Colector): El cuerpo metálico actúa como colector y disipador térmico. Requiere aislamiento eléctrico (mica + arandela) si el disipador está a potencial distinto.
Características Eléctricas Principales (Ta = 25 °C)
| Parámetro | Símbolo | Valor | Unidad |
|---|---|---|---|
| Tensión colector-emisor (VCEO) | VCEO | 60 | V |
| Tensión colector-base (VCBO) | VCBO | 100 | V |
| Tensión emisor-base (VEBO) | VEBO | 7 | V |
| Corriente colector continua (IC) | IC | 15 | A |
| Corriente base continua (IB) | IB | 7 | A |
| Disipación total (Ptot @ Tc=25°C) | PD | 115 | W |
| Ganancia DC (hFE @ IC=4A, VCE=4V) | hFE | 20 – 70 | — |
| Tensión saturación C-E (VCE(sat) @ IC=4A, IB=400mA) | VCE(sat) | 1.1 (máx.) | V |
| Frecuencia de transición (fT) | fT | 2.5 (mín.) | MHz |
| Temperatura de unión (Tj) | TJ | −65 a +200 | °C |

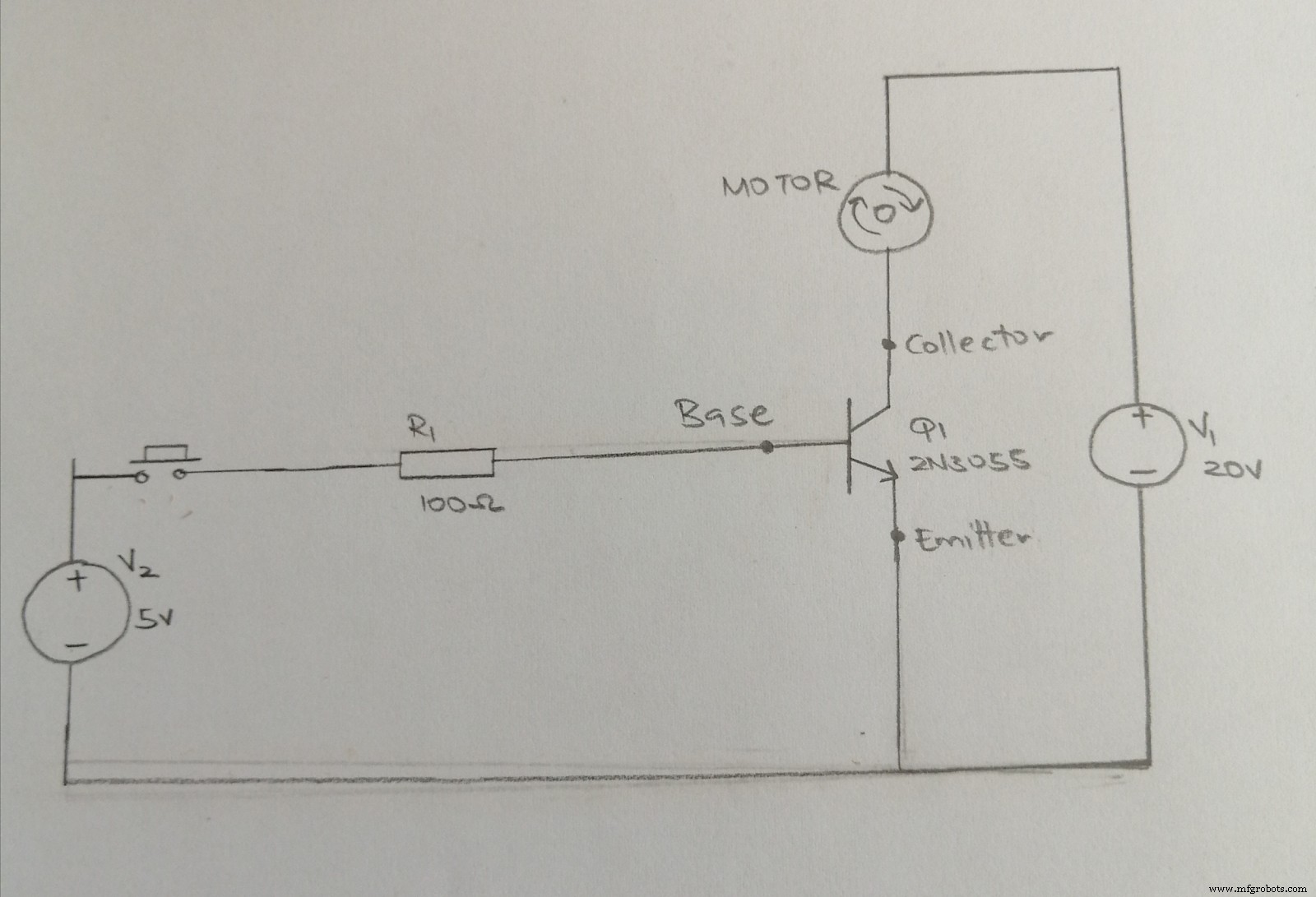

Ejemplo de Aplicación: Conmutación de Motor DC (Configuración Emisor Común)
Componentes
- 2N3055 + disipador térmico (imprescindible)
- Resistencia de base RB (ej. 470 Ω – 1 kΩ según IB requerida)
- Diodo flyback 1N4007 en paralelo al motor (protección por inducción)
- Fuente alimentación motor (ej. 20 V)
- Fuente control (ej. 5 V) + pulsador
Funcionamiento
- Reposo (pulsador abierto): IB = 0 → Transistor en corte (alta impedancia C-E). Motor parado. Tensión colector = VCC (20 V).
- Activación (pulsador cerrado): Corriente fluye desde 5 V → RB → Base → Emisor → GND. IB ≈ (5 V − VBE) / RB. Transistor satura (VCE ≈ 1 V). Motor gira a plena potencia.
- Liberación: IB → 0. Transistor corte. Motor frena. El diodo 1N4007 recircula la corriente inducida por la inductancia del motor, protegiendo al transistor.
Aplicaciones Principales
- Amplificadores de audio clase AB (etapa de salida): Linealidad y SOA amplia permiten diseños robustos (clásicos 50–100 W RMS por canal en push-pull con 2N2955 complementario PNP).
- Fuentes de alimentación lineales (reguladores serie): Transistor de paso (pass transistor) en reguladores de alta corriente.
- Conmutación de potencia (relés, motores, lámparas, cargas inductivas): Con driver adecuado (Darlington o MOSFET previo).
- PWM de potencia: Control de velocidad motores DC, brillo LED de alta potencia, calefactores.
- Inversores y convertidores DC-DC de baja frecuencia (<20 kHz): Limitado por fT y tiempos de almacenamiento.
Equivalentes y Sustitutos Modernos
| Tipo | Referencia | Comentario |
|---|---|---|
| Directo (TO-3) | MJ2955 (PNP complementario) | Para push-pull |
| Directo (TO-3) | MJ15003 / MJ15004 | Mayor VCEO (140/250 V), mejor SOA |
| Moderno (TO-220/TO-247) | TIP3055 / TIP3055A | Mismo die, encapsulado plástico, menor disipación |
| MOSFET (reemplazo ventajoso) | IRFZ44N, IRF3205, IRLZ44N (lógica 5 V) | Driver más simple, menor pérdida, mayor velocidad |
| IGBT (alta tensión) | IRG4PC50UD | Para >200 V |
Resumen
El 2N3055 sigue siendo un componente de referencia para diseños de potencia lineal y conmutación a baja/mediana frecuencia. Su encapsulado TO-3 metálico ofrece excelente disipación, pero requiere montaje cuidadoso (aislamiento, pasta térmica). Para nuevos diseños, evalúa MOSFETs de canal N (lógica o potencia) que simplifican el driver y mejoran eficiencia.
¿Tienes dudas sobre tu circuito con 2N3055? Consúltanos para revisión de diseño o selección de alternativa moderna.
