Circuitos Integrados Explicados: Guía Completa para Ingenieros

Sobre Circuitos Integrados, sin debate alguno, entendemos perfectamente lo importante que es respirar para la vida. ¡Exactamente así se relaciona el circuito integrado con el avance de este siglo!

El circuito integrado ha sufrido muchas mejoras necesarias para la fabricación de PCB, llevándolo a lo que es hoy. Los primeros transistores diseñados eran grandes y poco atractivos.

Aunque muchos inventores tomaron la idea desde el principio, por supuesto el plan solo se quedaría en idea si no se ejecutaba. Esta cadena se rompió cuando Jack Kilby de Texas Instruments y Robert Noyce de Fairchild Semiconductor la materializaron.

Las ventajas del circuito integrado no pueden sobrestimarse para mejorar nuestra vida. ¿Qué quiero decir?

Por ejemplo, la primera vez que supe toda esta historia del circuito integrado, recé intensamente por los inventores porque no me imaginaba andar con un electrónico tamaño tambor que puede modificarse a un dispositivo de bolsillo.

Ahora, considerando el tamaño, la rapidez y la capacidad del chip, más mejoras han alcanzado estos factores desde sus orígenes hasta la era actual.

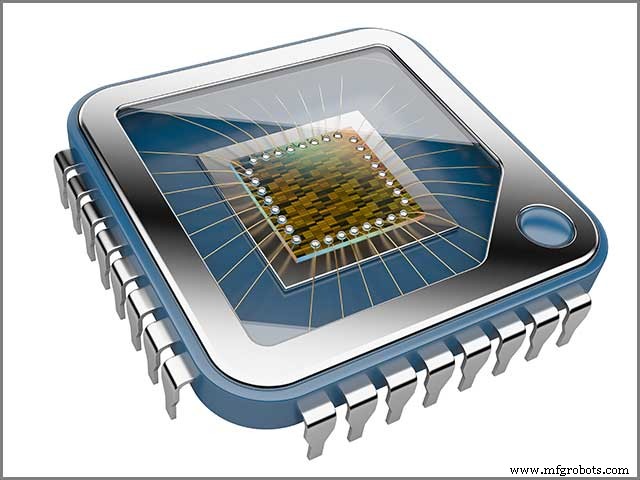

Los circuitos integrados primarios se basaban en procedimientos para ensamblar grupos de transistores en material semiconductor, que es el silicio, como sabremos que el componente más vital en el circuito electrónico es el transistor.

¿Qué es un Circuito Integrado?

1.1 Definición

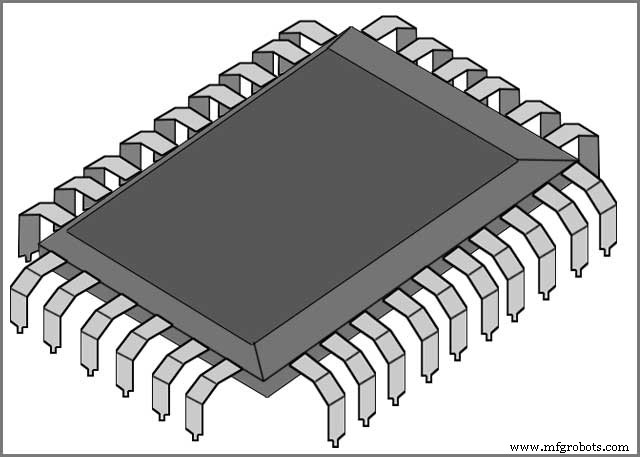

La palabra 'integrado' connota composición o coordinación para formar un todo; un circuito integrado representa un mini semiconductor, usualmente silicio, que alberga resistencias, transistores y capacitores diseñados.

El circuito integrado es un dispositivo basado en electrónica que puede ser digital, analógico o una mezcla de ambos, sirviendo como marco o plantilla para algunos dispositivos y herramientas electrónicas.

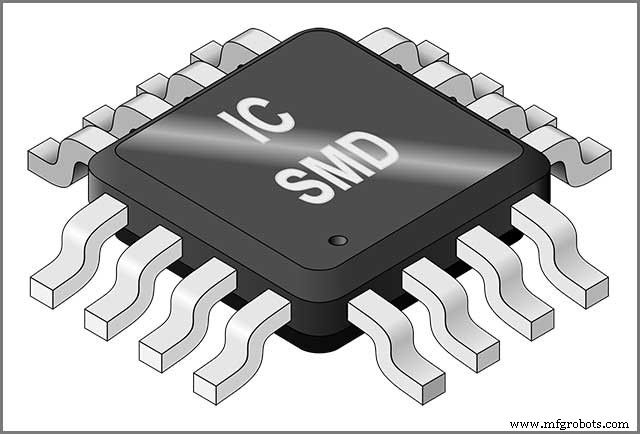

Se construye con el único objetivo de alojar muchos transistores, capacitores o resistencias en solo una pieza de semiconductor. A menudo, el circuito integrado se denomina microchip o simplemente chip.

El número de transistores, resistencias o capacitores puede variar entre miles, millones o incluso miles de millones en el circuito integrado. Desde la cima de la invención, ha sufrido muchas mejoras con el tiempo.

Algunos chips albergan solo desde unos pocos hasta cientos de transistores, comúnmente llamados integración a pequeña escala (SSI).

Chips que albergan hasta miles de transistores se llaman integración a media escala (MSI).

Chips que albergan hasta un millón de transistores se denominan integración a gran escala (LSI) o VLSI (Very Large Scale Integration). Finalmente, está la integración ultra grande (ULSI), que connota circuitos integrados que albergan hasta miles de millones de transistores en un solo chip.

1.2 Diseño de Circuitos Integrados CMOS Analógicos

'CMOS' se refiere a Semiconductor de Óxido Metálico Complementario, también llamado 'COS-MOS', es decir, semiconductor de óxido metálico de simetría complementaria, usado en aplicaciones digitales y analógicas.

Además, en el uso CMOS analógico, tenemos ejemplos como amplificadores operacionales CMOS. En lugar de relés de señal, se pueden usar compuertas de transmisión como multiplexores analógicos.

Aquí nos referimos a la unidad única del CMOS, el MOSFET; MOSFET es un acrónimo de Transistor de Efecto de Campo de Óxido Metálico Silicio. La combinación de MOSFETs complementarios se denomina circuitos CMOS.

Una ventaja distintiva es que solo transporta flujo a través de los dispositivos cuando el circuito lógico alterna su compuerta lógica. Por tanto, no hay derroche de energía relacionado por un factor de 10, porque menos de una de cada 10 compuertas de un circuito lógico alterna en un momento dado.

1.3 Tipos de Circuito Integrado

Viendo los tipos de circuitos integrados, tenemos:

• Circuito integrado analógico: realiza funciones de amplificación, filtrado y modificación de señales. Por usar pocos componentes, se consideran de los tipos más simples. Se usan comúnmente en dispositivos que envían y reciben señales, y en dispositivos que responden a variaciones continuas.
• Circuito integrado digital: ayuda en la dirección del flujo de datos y ejecuta estimaciones matemáticas usando binario 0 y 1. Se usan para construir sistemas informáticos. A diferencia del analógico, el digital está construido para recibir solo lecturas con valores precisos.
• Circuitos microprocesadores: hablamos de millones o miles de millones de transistores perfectamente alineados como miles de circuitos digitales individuales, cada uno realizando una función particular. Además, pueden ejecutar miles de millones de tareas por segundo, siendo un tipo muy sofisticado de circuito integrado.

Análisis y Diseño de un Circuito Integrado

2.1 Diseño y Análisis de Circuito Integrado Analógico

En el diseño y análisis de circuitos integrados analógicos, se asume que se basa en modelos "estándar" para partes compuestas del circuito. Veamos dos análisis diferentes: el análisis manual.

En el análisis manual, la suposición anterior es optimista o precisa debido a modelos naturalmente distintos. El otro análisis indica un tipo más técnico, llamado análisis por computadora.

Por razones importantes, es crucial que quien planifica o diseña el circuito posea un conocimiento profundo de la fuente de los modelos usados frecuentemente y el nivel de aproximación en cada uno.

Dispositivos Semiconductores Modernos para Circuitos Integrados

3.1 Dispositivos Semiconductores Modernos para Circuitos Integrados

3.1.1 ¿Qué son los Dispositivos Semiconductores?

Los semiconductores son elementos electrónicos que conducen electricidad entre la de un conductor y la de un aislante. Conducen electricidad bajo ciertas condiciones pero no en todos los estados. Por esto, se consideran conductores adecuados de electricidad.

3.1.2 Industria Semiconductora

Como el 5 al 6, los dispositivos semiconductores son materiales esenciales en los aparatos eléctricos o electrónicos que usamos a diario: MP3, automóviles, televisores de pantalla plana, ordenadores, videojuegos, lavadoras, radios, etc.

Consciente o inconscientemente, dependemos de ellos para nuestras actividades diarias. Veámoslo desde el ángulo de los ordenadores.

Supongamos que tienes un portátil comprado hace 3-5 años y quieres cambiarlo; verás que el valor de canje es minúsculo. ¿Por qué? Porque con el tiempo, la complejidad, velocidad y rendimiento general aumentan, así que incluso al mismo precio, notamos que el desarrollo económico en esta industria es muy alto: si un ordenador del año pasado funciona a 150 Mops/s, este año se crea uno a 1500 Mops/s, un crecimiento muy realista.

Deducimos que el éxito de esta industria viene de mejoras consistentes en el producto con el tiempo, y la reducción de costes de producción por el tamaño reducido, p.ej., transistores.

3.2 Dispositivos Semiconductores para un Circuito Integrado

Los dispositivos semiconductores para un circuito integrado incluyen:

• Transistores – se cree que son más amplios en uso y complejos. El BJT (transistor de unión bipolar) fue el primer diseño de transistor y, a diferencia de otros, tiene tres terminales: base, colector y emisor. Una aplicación principal es actuar como interruptor.
• Diodos – dispositivo semiconductor que impide el flujo de corriente cuando la caída de tensión es menor que un umbral; si la supera, la corriente aumenta significativamente. Como es lógico, los diodos no tienen las mismas características y varían.

Circuitos Integrados Digitales

4.1 Descripción de los Circuitos Integrados Digitales

Al discutir los circuitos integrados digitales, es esencial enfatizar herramientas como el Microprocesador y el Microcontrolador.

Un tipo fundamental de circuito integrado digital es el microprocesador. Se diseña basado en la combinación de funciones lógicas. ¿Cómo se construye esta función lógica en primer lugar?

En cierto sentido, las funciones lógicas se diseñan o construyen usando una pieza o componente electrónico, como el transistor.

Como se discutió sobre circuitos digitales, deducimos que este tipo de circuito integrado implica el uso de binario, a diferencia de los analógicos que tienen cambios continuos y alternantes entre lecturas.

Los circuitos digitales usan constantes como ON/OFF, True/False, 0/1 para realizar funciones lógicas. Este tipo digital utiliza el circuito integrado que involucra múltiples conexiones de componentes diseñados en una sola pieza semiconductora y puede contener miles de millones de transistores.

Debido al proceso tedioso y largo de reunir componentes para formar el circuito integrado digital, una aplicación es usar el circuito integrado que aloja un número grande o pequeño de componentes electrónicos en material semiconductor o chip.

El circuito lógico, también llamado compuerta, es el rudimento de los sistemas digitales.

Circuitos Integrados en PCBA

5.1 Circuitos Integrados en PCBA y su Aplicación

Antes del prototipado rápido, la impresión 3D de PCB hace la placa y realiza el Ensamblaje de Placa de Circuito Impreso (PCBA, acrónimo de Printed Circuit Board Assembly).

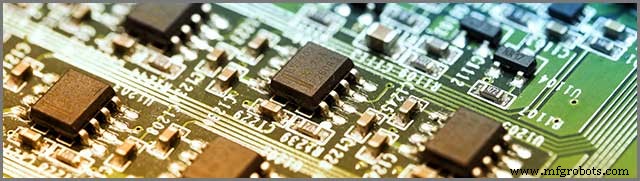

Antes de tratar los circuitos integrados en PCBA, conviene notar algo sobre el PCBA. El ensamblaje de placa de circuito impreso está construido de cobre, combinado con otros materiales para formar pistas y pads. La placa de circuito impreso sujeta componentes electrónicos en su lugar.

Los circuitos integrados usan material semiconductor, silicio, combinado con otros componentes como transistores. La placa de circuito impreso aloja el chip cómodamente sobre la placa.

5.2 Aplicaciones de un circuito integrado

Las aplicaciones de un circuito integrado incluyen:

• Ordenadores personales
• Televisores
• Dispositivos de memoria

5.3 Selección

El circuito integrado está disponible en WellPCB, y como las necesidades individuales varían, estamos bien equipados. Ofrecemos diversos circuitos integrados para adaptarnos a intereses personales cuando haces PCBA con nosotros.

Conclusión

El circuito integrado parece un avance en nuestras dificultades diarias. Desde los inventores que solo tuvieron la idea hasta quien introdujo la práctica, marcó el genesis de los circuitos integrados; factores como velocidad y fiabilidad han mejorado drásticamente con el tiempo, o el dispositivo móvil que usas no sería tan mini, sino un dispositivo de tamaño considerable. En resumen, el circuito integrado nos ha brindado una vida mejor y un mundo más rápido, mejorado y estable.

Dado que el circuito integrado varía mucho según la elección, podemos conseguirte no solo tu elección sino también originalidad. Puedes solicitar cotización si necesitas ensamblaje, y si tienes preguntas o sugerencias, no dudes en comunicárnoslas.
