Circuitos Integrados Digitales: Fundamentos y Mejores Prácticas

Los circuitos digitales operan en niveles binarios —o un cero estricto o un voltaje de escala completa— a diferencia de los circuitos analógicos que permiten variación continua de señal entre los límites de alimentación. Estas señales discretas permiten operaciones lógicas y computación confiables en la electrónica moderna.

En el corazón de cada sistema digital están los circuitos integrados (CI), redes compactas de transistores, resistencias y capacitores fabricados en una sola oblea semiconductora. Los CI aportan una plétora de funciones pre-diseñadas a los diseñadores a una fracción del costo y con mayor confiabilidad que los ensamblajes de componentes discretos.

Elegir la Tecnología Correcta: CMOS vs TTL

La tecnología CMOS domina los diseños digitales actuales porque soporta una amplia gama de voltajes de alimentación mientras consume muy poca potencia. También tolera un margen de voltaje más amplio que las familias CMOS anteriores, reduciendo el riesgo de daño por picos de voltaje ocasionales.

Los dispositivos TTL, por otro lado, requieren una alimentación de 5 V estrechamente regulada y son sensibles a cualquier desviación de este nivel. Siempre que se use un chip TTL, sus especificaciones de potencia deben estar claramente marcadas y estrictamente adheridas.

Protegiendo tus Chips: ESD y Manipulación

Aunque los CI CMOS modernos son más resistentes a la descarga electrostática (ESD) que las variantes antiguas, siguen siendo vulnerables a picos de alto voltaje que pueden romper el aislamiento MOSFET. La manipulación adecuada implica almacenar los CI en espuma antiestática, usar una pulsera de conexión a tierra, o tocar frecuentemente un objeto conectado a tierra para disipar la carga.

Distribución de Potencia en Protoboard

Los circuitos digitales a menudo necesitan múltiples señales de control —como reset, enable y disable— así como pines dedicados V_DD (o V_CC) y tierra. Un protoboard con rieles de alimentación continuos a lo largo de su longitud simplifica la conexión de estos pines, permitiendo que cualquier sección de la placa sea alimentada con un solo cable jumper.

La mayoría de protoboards comerciales incluyen estos rieles, aunque algunos modelos los omiten. Aunque no son estrictamente obligatorios, las placas con rieles reducen significativamente la complejidad del cableado para proyectos digitales.

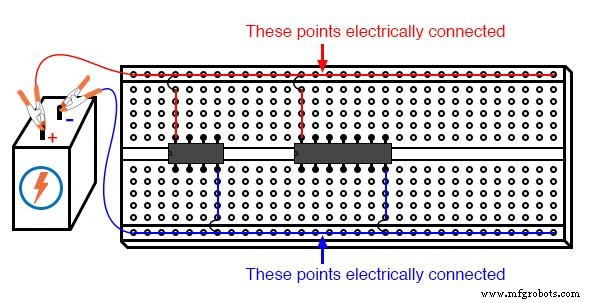

A continuación se muestra un ejemplo de una configuración típica de rieles de alimentación en un protoboard:

Con los rieles de alimentación en su lugar, conectar V_DD y tierra a los pines apropiados del CI se vuelve sencillo, permitiéndote enfocarte en el diseño lógico en lugar del enrutamiento.
