Diseñando Display 7-Segmentos de 4 Dígitos con un Solo Codificador Binario

En este ejemplo práctico, demostramos cómo construir un display de 7 segmentos de 4 dígitos que acepta una entrada binaria de 16 bits —representando un número decimal— y controla el display usando un solo codificador binario-a-7-segmentos. El diseño muestra el poder de la lógica combinacional, desmultiplexación y diseño modular.

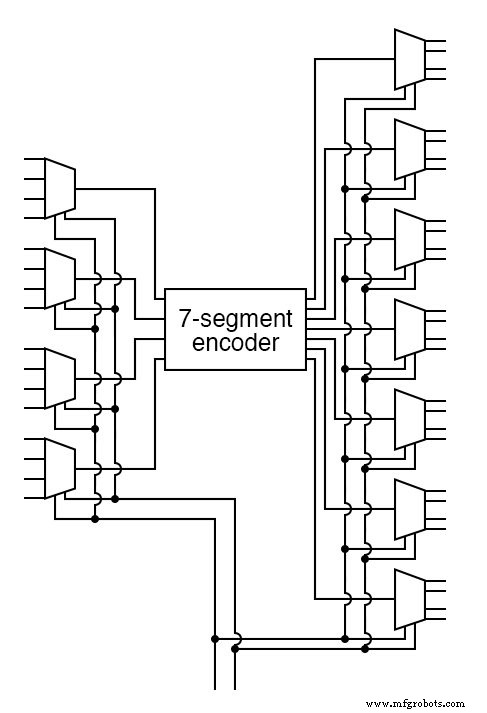

La arquitectura general del circuito se ilustra abajo. Cuenta con 16 entradas primarias para el número, dos entradas de control adicionales para seleccionar qué dígito está activo, y 28 líneas de salida que controlan los cuatro displays de 7 segmentos.

Solo los cuatro bits correspondientes al dígito seleccionado se envían al codificador; los bits restantes se fuerzan a cero por los desmultiplexores, asegurando que los otros tres dígitos permanezcan en blanco.

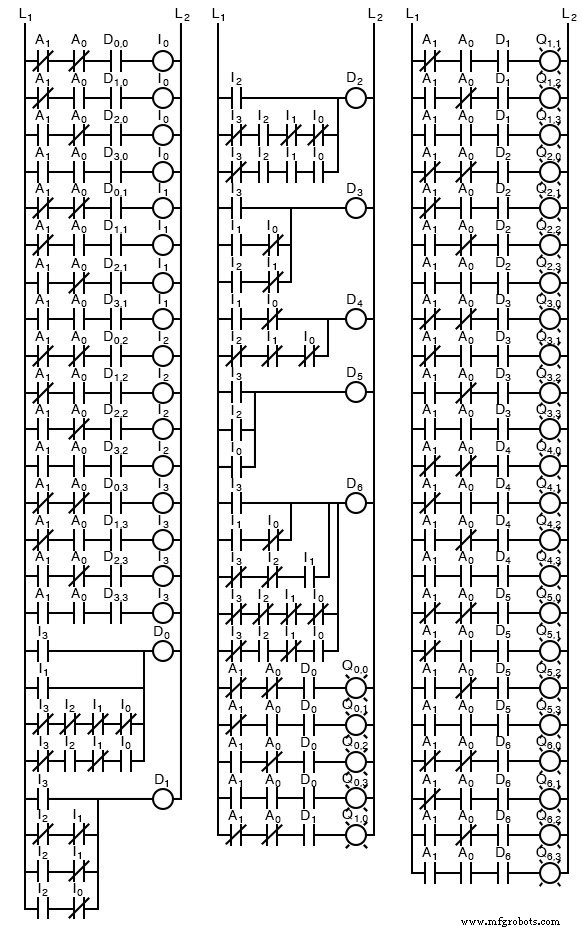

Para entender cómo cooperan los componentes individuales, compare el diagrama a nivel de compuertas con la lógica de escalera equivalente mostrada abajo. Observe cómo un sistema complejo se ensambla desde sub-circuitos bien definidos, permitiendo a diseñadores razonar sobre el comportamiento general sin abrumarse por detalle.

Aunque este diseño combinacional es funcional, solo muestra un dígito a la vez. Para crear la ilusión de un display de 4 dígitos completamente encendido, el siguiente paso es introducir un circuito secuencial que cicle rápidamente entre los dígitos —enfoque conocido como multiplexación. Ese tema se cubre en los siguientes capítulos.
